1OM-1601 4-9 4 章 1. 仕 様 項 目 内 容 24. 環境条件 温度 : 20 ± 10 ° C 湿度 : 30 ∼ 80 % ( 結露なきこと ) 標高 : 海抜 1,000 m 以下 注 : (a) 装置の周囲温度が、装置表面温度より高くなる場合は、 以下の条件により結露するおそれがあります。 結露すると、装置が故障する原因となりますので注意してください。 結露の条件 “湿度 (%) ” を基準にすると、 “装置の…
1OM-1601
4-8
4 章 1. 仕 様
項 目 内 容

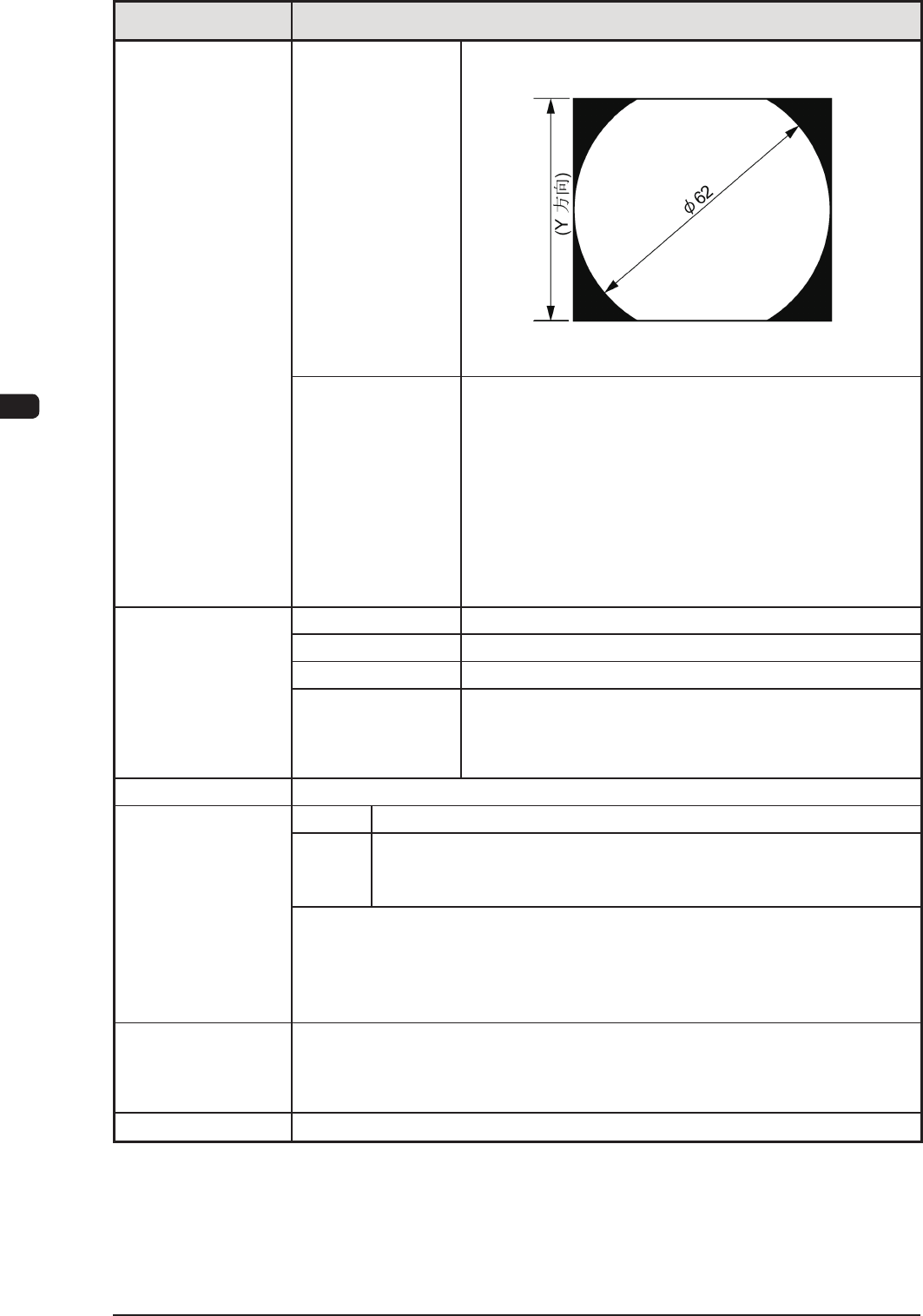

18. 部品認識
視 野
φ 62 mm
ただし、Y 方向 46.7 mm です。
46.7
単位
:
mm
F1E10
撮 像 反射光方式
( 反射光により部品を直接認識 )
注 : 部品によっては制限があります。
透過光方式 ( 部品のシルエットで認識 )
注 : 部品によっては制限があります。
透過光方式は、中異形部品用ノズルおよび多機能
ヘッドの多機能ノズルとして、用意される専用ノズ
ルでの対応となります。
透過方式は停止撮像となります。
19. 基板認識
視 野 約 12 × 12 mm
ウインドウサイズ 最大 9.0 × 9.0 mm
認識 ( 処理 ) 時間 約 0.06 秒 / マーク ( 画像取込み時間含む )
撮 像 反射光方式
( 反射光により認識マークを認識 )
( マーク別にノーマル / リバースの切替えが可能です。)
20. 基板認識マーク
詳細は “ 基板認識マークの説明 ” を参照してください。
21. 使用空気
供給
0.45 ～ 0.69 MPa (4.6 ～ 7 kgf/cm
2
)
設定
0.45 MPa (4.6 kgf/cm
2
)
注 : 運転中の空気圧は、0.4 MPa (4.1 kgf/cm
2
) 以上必要です。
注 : 以下のドライクリーンエアをご使用ください。
水 分 : 露点 − 17 °C 以下 ( 大気圧 )
油 分 : 0.1 mg/m
3
以下 (ANR)
ダスト : 固形物 0.01 µm 以下
22. 消費空気量
約 30 L/min ( 生産運転時 )
約 110 L/min ( カート 1 か所昇降時 )
約 220 L/min ( カート 2 か所同時昇降時 )
23. 真空圧 -93 kPa (70 cmHg)
T1E1-8
1003-003
1OM-1601
4-9
4 章 1. 仕 様
項 目 内 容
24. 環境条件
温度
: 20
±
10
°
C
湿度
: 30
∼
80 % (
結露なきこと
)
標高
:
海抜
1,000 m
以下
注 : (a) 装置の周囲温度が、装置表面温度より高くなる場合は、
以下の条件により結露するおそれがあります。
結露すると、装置が故障する原因となりますので注意してください。
結露の条件
“湿度 (%)”を基準にすると、“装置の周囲温度と装置表面温度との差”が、
下記の値以上になると結露のおそれがあります。
湿度
(
%
)
装置の周囲温度と装置表面温度との差
( 装置の周囲温度 > 装置表面温度）
80 3
°
C
以上
70 6
°
C
以上
60 8
°
C
以上
50 10
°
C
以上
40 14
°
C
以上
30 18
°
C
以上
25. 使用電源 3
相
AC 200 V
±
20 V
、
50/60 Hz
3
相
3
線式電源に接続
(
接地工事アース線を
PE
端子に接続すること
)
26. 最大皮相電力
7.4
kVA
27. 1 時間あたりの
消費電量
約 1.80 kWh
28. 装置寸法
約 幅 1,280 mm ( 供給 / 排出コンベア含む )
× 奥行 2,200 mm ( 一括交換カート含む )
× 高 1,450 mm (1,910 mm : タワー灯含む )
29. 装置質量
約 1,800 kg ( 一括交換カートおよびフィーダ含まず )
30. 一括
交換カートの
使用環境
床勾配 10 / 1000 以下
注 : カートのキャスタがスムースに回転できる硬さがあること。
31.
前後インター
フェース
SMEMA
通信仕様準拠
32. その他
標準機能
• 部品ライブラリ教示 (GS-TR100)
• 装着座標教示 (GS-TZ100)
• BGA/CSP 対応 (GS-TB100)
• 部品吸着ミスの自動リカバリ機能
• 部品吸着位置教示機能
• 後回しリカバリ機能
• 部品供給部オルタネート機能
• 吸着、装着上下軸 (L 軸 ) 制御機能
• 吸着位置 X、Y 補正制御機能
• ポケット認識
• 装置二段階減速機能
• 吸着前ノズル検出機能
T1E1-9
1105-006
1OM-1601
4-10
4 章 1. 仕 様
1.2 標準付属部品リスト
No. 品 名 部品番号 数量 備 考
1
レンズクリーナクロス
15 × 15 cm
226J1560 5
2
ガラス管ヒューズ (6.3A)
4S300023 1
• スペア
3
ガラス管ヒューズ (5A)
4S300024 1
• スペア
4
ガラス管ヒューズ (3.15A)
4V320011 1
• スペア
5
ガラス管ヒューズ (10A)
4S301007 1
• スペア
6
警報接点付きヒューズ (5A)
4S300006 1
• スペア
7
フラット型ヒューズ (5A)
4S300010 1
• スペア
8
ヒューズ (2A)
0916D207 1
• スペア
9
スプライシング継ぎ目検出清掃用
長竹ロープ
0926B109 1
• スプライシング継ぎ目検出
清掃用
10
スプライシング継ぎ目検出清掃用
綿棒
0926B10A 1
• スプライシング継ぎ目検出
清掃用
11
架台脚受け
216R0353 4
12
カラー (BS スペーサ )
216A0334 4
• 架台脚受け
13
止めねじ
221CA010 4
• 架台脚受け
14
南京錠
226J0574 2
• 電源ブレーカ、エア原施錠用
15
QFP ガラス治具（JG-0188）
211D9639 1
• オフセット教示用
16
ノズル (PK01）
PK01---- 1
• バックアップピン吸着用
17
基板バックアップピン
0974J00U 20
• 基板バックアップ用
18
ケーブル (3M)
0964B000 1
T1E2
1.2.1 ヘッド付属品リスト
•
高速ヘッド
No. 品 名 部品番号 数量 備 考
1
真空フィルタ
225B0572 90
2
高速ノズルストッカ交換部
09198000 1
3
ノズル（HA09C---）
HA09C--- 1
4
ノズル用フィルタ
225A0045 480
T1E3
•
多機能ヘッド
No. 品 名 部品番号 数量 備 考
1
多機能ヘッド用フィルタ
225B0313 18
2
ノズル（FF01----）
FF01---- 1
T1E4
注
:
ヘッド付属品はヘッド毎に付属されます。
