Nachrüstanleitung Flußmitteldispensor (Option) an SIPLACE 80F
4
Ausgabe 06/98
Seite
9
von
16
3.3 Einbau des Flussmittelkopfes
3.3.1 Einbau des Flussmittelkopfes
• Befestigen Sie den Dispensorkopf am Kamerahalter. Verwenden Sie hierzu 4 Innensechskantschrauben
M5 x 12.
• Tauschen Sie die BE-Beleuchtungs-Platine Y0021 gegen die BE-Beleuchtung Flux Y1033.
• Entfernen Sie das Abdeckblech unterhalb des Pumpengehäuses.
• Verbinden Sie X1 der Umsetzplatine Flux mit X8 der BE-Beleuchtung Flux. Verwenden Sie hierzu das
Kabel „Flußmittel Überwachung“ 00323903-01.
• Verbinden Sie X95 der Flußmittelpumpe mit X7 der BE-Beleuchtung Flux. Verwenden Sie hierzu das
Kabel „Steuerung Flußmittelpumpe“ 00323902-01.
• Montieren Sie das Abdeckblech wieder.
• Entfernen Sie die „U“-förmige Maschinenverkleidung an der Umsetzplatine Portal C0003.
• Stecken Sie das Kabel „V24 Flux“ auf den freien Steckplatz X26, und führen Sie das andere Ende durch
den Maschinenständer zum Steuereinschub.
• Stecken Sie das Kabel am Stecker X4 der Kommunikationsbaugruppe an.
• Montieren Sie die „U“-förmige Verkleidung der Umsetzplatine wieder.
Nachrüstanleitung Flußmitteldispensor (Option) an SIPLACE 80F
4
Ausgabe 06/98
Seite
10
von
16
1.3.2 Verschlauchung des Flussmittelkopfes
• Führen Sie die lange Abzweigung des Druckluftschlauchs durch die beiden Bohrungen des
Flußmittelkopfes und schließen Sie es am Magnetventil an.
• Stecken Sie ein Zentrifugenröhrchen in die Halterung am Flußmittelkopf.
• Lockern Sie die Klemmung des Pipettenrohrs, indem Sie die Zentrierpipette etwa 3 -4 Umdrehungen
herausdrehen.
• Stecken Sie das Pipettenrohr von oben in den Dosierzylinder.
• Fixieren Sie das Pipettenrohr, indem Sie die Zentrierpipette wieder festdrehen. Das Pipettenrohr sollte
ca. 3 mm vorstehen.
• Stellen Sie die Verschlauchung des Flußmittelkopfes her, wie in Abb. 1 dargestellt.
HINWEIS
Verlegen Sie die Schläuche so, daß diese nicht an den Schutzhauben der Maschine schleifen können.
Abb. 1 Flußmittelkopf
− Legende zu Abb. 1
Zentrierpipette ô Klemmteile
í Zylinderdeckel ÷ Dosierschlauch mit Pipettenrohr
û Ventil und Spritze (Syringe) ø Zylinder
Nachrüstanleitung Flußmitteldispensor (Option) an SIPLACE 80F
4
Ausgabe 06/98
Seite
11
von
16
3.3.3 Einbau der Spritze (Syringe) am Flußmittelkopf
• Stecken Sie den Dosierkolben in die Spritze (Syringe).
• Schrauben Sie die Spritze mit der Haltemutter in das Ventil.
• Ziehen Sie den Dosierkolben nach unten, und befestigen Sie diesen mit der Rändelschraube.

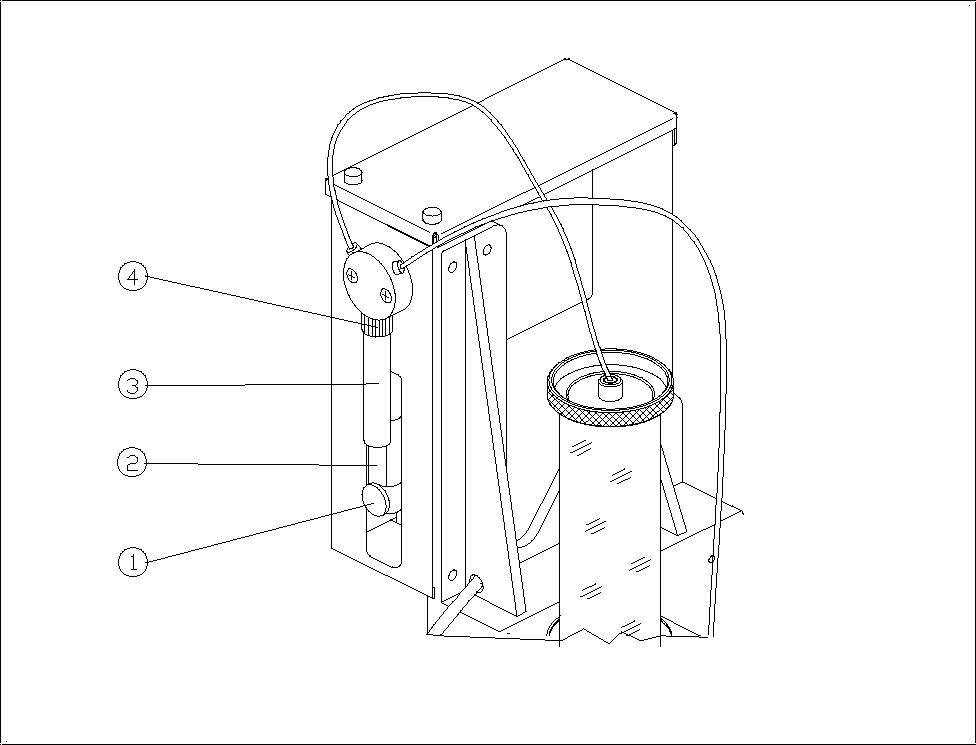

Abb. 2 Spritze (Syringe)
− Legende zu Abb. 2
Rändelschraube ô Dosierkolben
í Spritze (Syringe) ÷ Haltemutter
3.4 Einbau des Spülbehälters
• Entfernen Sie den IC-Kopf-Abwurfbehälter
• Entfernen Sie den Abwurfbehälterträger.
• Montieren Sie den neuen Abwurfbehälterträger mit Spülbehälterhalter.
• Setzen Sie ein Zentrifugenröhrchen in den Spülbehälterhalter ein.
• Stecken Sie die Bürste auf das Zentrifugenröhrchen.
• Setzen Sie den Abwurfbehälter wieder ein.
