Nachrüstanleitung Flußmitteldispensor (Option) an SIPLACE 80F
4
Ausgabe 06/98
Seite
10
von
16
1.3.2 Verschlauchung des Flussmittelkopfes
• Führen Sie die lange Abzweigung des Druckluftschlauchs durch die beiden Bohrungen des
Flußmittelkopfes und schließen Sie es am Magnetventil an.
• Stecken Sie ein Zentrifugenröhrchen in die Halterung am Flußmittelkopf.
• Lockern Sie die Klemmung des Pipettenrohrs, indem Sie die Zentrierpipette etwa 3 -4 Umdrehungen
herausdrehen.
• Stecken Sie das Pipettenrohr von oben in den Dosierzylinder.
• Fixieren Sie das Pipettenrohr, indem Sie die Zentrierpipette wieder festdrehen. Das Pipettenrohr sollte
ca. 3 mm vorstehen.
• Stellen Sie die Verschlauchung des Flußmittelkopfes her, wie in Abb. 1 dargestellt.
HINWEIS
Verlegen Sie die Schläuche so, daß diese nicht an den Schutzhauben der Maschine schleifen können.
Abb. 1 Flußmittelkopf
− Legende zu Abb. 1
Zentrierpipette ô Klemmteile
í Zylinderdeckel ÷ Dosierschlauch mit Pipettenrohr
û Ventil und Spritze (Syringe) ø Zylinder
Nachrüstanleitung Flußmitteldispensor (Option) an SIPLACE 80F
4
Ausgabe 06/98
Seite
11
von
16
3.3.3 Einbau der Spritze (Syringe) am Flußmittelkopf
• Stecken Sie den Dosierkolben in die Spritze (Syringe).
• Schrauben Sie die Spritze mit der Haltemutter in das Ventil.
• Ziehen Sie den Dosierkolben nach unten, und befestigen Sie diesen mit der Rändelschraube.
Abb. 2 Spritze (Syringe)
− Legende zu Abb. 2
Rändelschraube ô Dosierkolben
í Spritze (Syringe) ÷ Haltemutter
3.4 Einbau des Spülbehälters
• Entfernen Sie den IC-Kopf-Abwurfbehälter
• Entfernen Sie den Abwurfbehälterträger.
• Montieren Sie den neuen Abwurfbehälterträger mit Spülbehälterhalter.
• Setzen Sie ein Zentrifugenröhrchen in den Spülbehälterhalter ein.
• Stecken Sie die Bürste auf das Zentrifugenröhrchen.
• Setzen Sie den Abwurfbehälter wieder ein.
Nachrüstanleitung Flußmitteldispensor (Option) an SIPLACE 80F
4
Ausgabe 06/98
Seite
12
von
16
3.5 Umbau der Transportsteuerung
3.5.1 Für Einfachtransport (feste Seite rechts oder links)
Steuereinschub des LP-Handlings:
• Im Steuereinschub muß die 4-Kanal-Halbbrückenplatine durch die digitale 6-Kanal-
Halbbrückenplatine (00326606-01) ersetzt werden.
• Der 64-polige Basisstecker wird durch den neu codierten Basisstecker (00332396-01) ersetzt.
• Das 14-polige Anschlußkabel Y0651 wird ersetzt durch das 30-polige Anschlußkabel
(00332439-01). Dieses Kabel teilt sich an einem Ende in 2 Stränge auf. Der Teilstrang mit dem 14-
poligen Stecker führt über die Grundplatte des LP-Handlings in den Maschinenständer. Der andere
Teilstrang führt auf der Grundplatte zum Klemmpunkt A4/Pin13
Feste Seitenwange des Ausgabeband:
• An der Seitenwange müssen zur Befestigung der Lichtschranke 2 Gewindebohrungen angebracht
werden (siehe Abb. 3).
• An diesen Gewindebohrungen wird die Lichtschranke zusammen mit der Distanzplatte befestigt.
• Die Lichtschranke wird auf der Grundplatte folgendermaßen angeschlossen:
sw-Ader (Signal) an Klemmverteiler A4/Pin13
bl-Ader (Masse) an Klemmverteiler A4/Pin20
br/rs-Ader (br: 24V= / rs: Funktion high-aktiv) zusammen an Klemmverteiler A3/Pin10

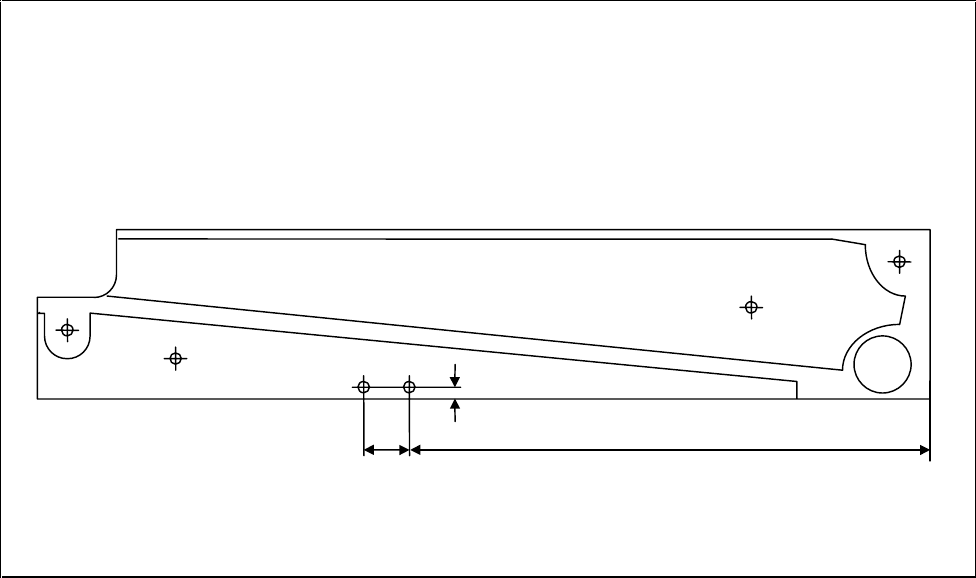

Abb. 3
Bohrungen für Lichtschranke
35 mm 300 mm
5 mm
2x M3
