1 Nachr ü stanleitung S-23 H M auf SW V 502.xx ink l. RV6-DLM1-Kopf (Option) SIPLACE S -23 HM 1.8 Ablauf: Hardware-Um bau Ausgabe 07/01 30 1.8.6 Bis inkl. S erien-Nr . 350: 14" M onitor durch 15 " Monitor e156 …
SIPLACE S-23 HM 1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option)
Ausgabe 07/01 1.8 Ablauf: Hardware-Umbau
29
1.8.5 Anbringen der Beschriftungs- und Übersichtsaufkleber
1.8.5.1 Beschriftungssatz für Stellplätze und Portale: Art.-Nr. 00353125-01
– Dieser ist nicht zwingend erforderlich, erhöht aber die Übersicht erheblich, insbesondere,
wenn ein MTC installiert wird.
Å Bringen Sie die Aufkleber an, wie im Beipackzettel des Beschriftungssatzes angegeben.
1.8.5.2 Benötigt: Übersichtsaufkleber für Flügeltüren am Maschinenständer
– Servoeinschub: Schild mit Art.-Nr. 00349181-01;
neue Servokarten mit 2 Potentiometern (früher 3)
(Beschriftung wird an den aktuellen Stand angepaßt = unabhängig von Hochrüstung)
– Steuereinschub: Schild mit Art.-Nr. 00356629-01;
zusätzliche Backplane + TSP 210 + 3 x KSP219
Å Bringen Sie die Aufkleber auf den entsprechenden Flügeltüren des Maschinenständers an.
Falls nicht verfügbar, bringen Sie vorläufig ein jeweils ein Stück Isolierband an, das Sie ent-
sprechend beschriften.
1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option) SIPLACE S-23 HM
1.8 Ablauf: Hardware-Umbau Ausgabe 07/01
30
1.8.6 Bis inkl. Serien-Nr. 350: 14" Monitor durch 15" Monitor e156 ersetzen
Ist noch ein 14" Monitor vorhanden, so muß er durch einen 15" Monitor e156 ersetzt werden.
Hierzu muß vorher der Adapter e156 auf dem PC-Träger 3 (Stand 01 bzw. 02) montiert werden
(siehe auch Erklärung im Abschn. 1.2). 1
Sie benötigen: 1
– Ersatzteilpaket (Monitor mit Adapterplatte): Art-Nr.: 00357534S01 (siehe Abschn. 1.5.5)
1
Å Lösen Sie alle Steckverbindungen an der Rückseite des Monitors.
Å Lösen Sie die Steckverbindung der Tastatur und ggf. des BE-Barcode-Sanners und entfernen
Sie die Tastatur vom PC-Träger.
Å Heben Sie den 14" Monitor vorsichtig vom PC-Träger herunter (siehe Abb. 1.8.11).
Abb. 1.8.9 Sicht auf Oberseite des PC-Trägers 3: Adapter e156
Legende:
1. PC-Träger 3 (Stand 01 oder 02)
2. Adapter e156
Å Setzen Sie den Adapter e156 (Art.-Nr. siehe Abschn. 1.5.5) von oben über den großen Kreis-
durchbruch des PC-Trägers 3 (Stand 01 bzw. 02), wie oben dargestellt.
Å Befestigen Sie den Adapter e156 von der PC-Träger-Unterseite her (siehe Abb. 1.8.10) am
PC-Träger: 4 Scheiben und 4 Innensechskantschrauben M4 (enthalten in Art.-Nr.
00357744S01).
2
1
SIPLACE S-23 HM 1 Nachrüstanleitung S-23 HM auf SW V 502.xx inkl. RV6-DLM1-Kopf (Option)
Ausgabe 07/01 1.8 Ablauf: Hardware-Umbau
31

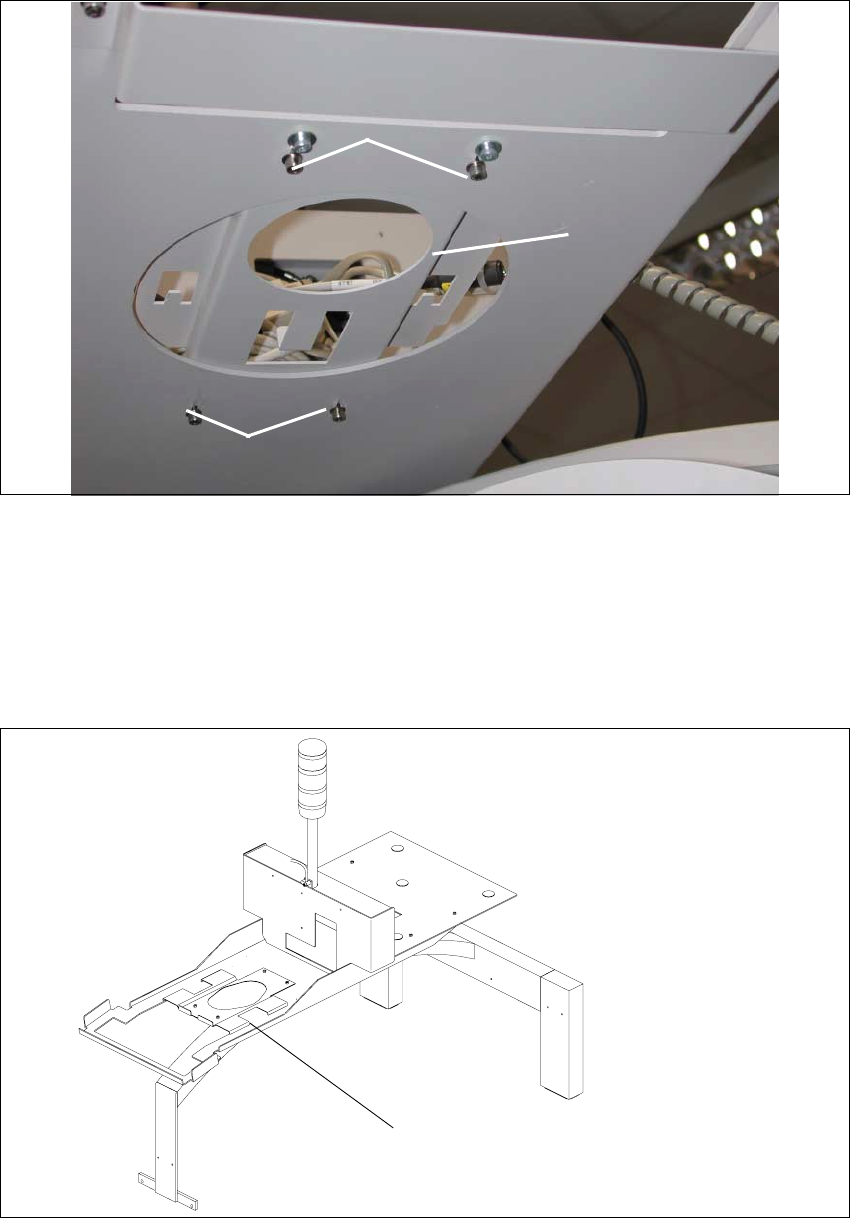

Abb. 1.8.10 Sicht auf Unterseite des PC-Trägers 3: Befestigung des Adapters e156
Legende:
1. Adapter e156
2. Befestigung des Adapters e156:
4 Innensechskantschrauben M4 x 10 , 4 Scheiben 4,3 DIN 9021-A
Abb. 1.8.11 PC-Träger 3: Adapter e156 für 15" Monitor e156 montiert
2
1
2
Adapter e156,
am PC-Träger 3
montiert
