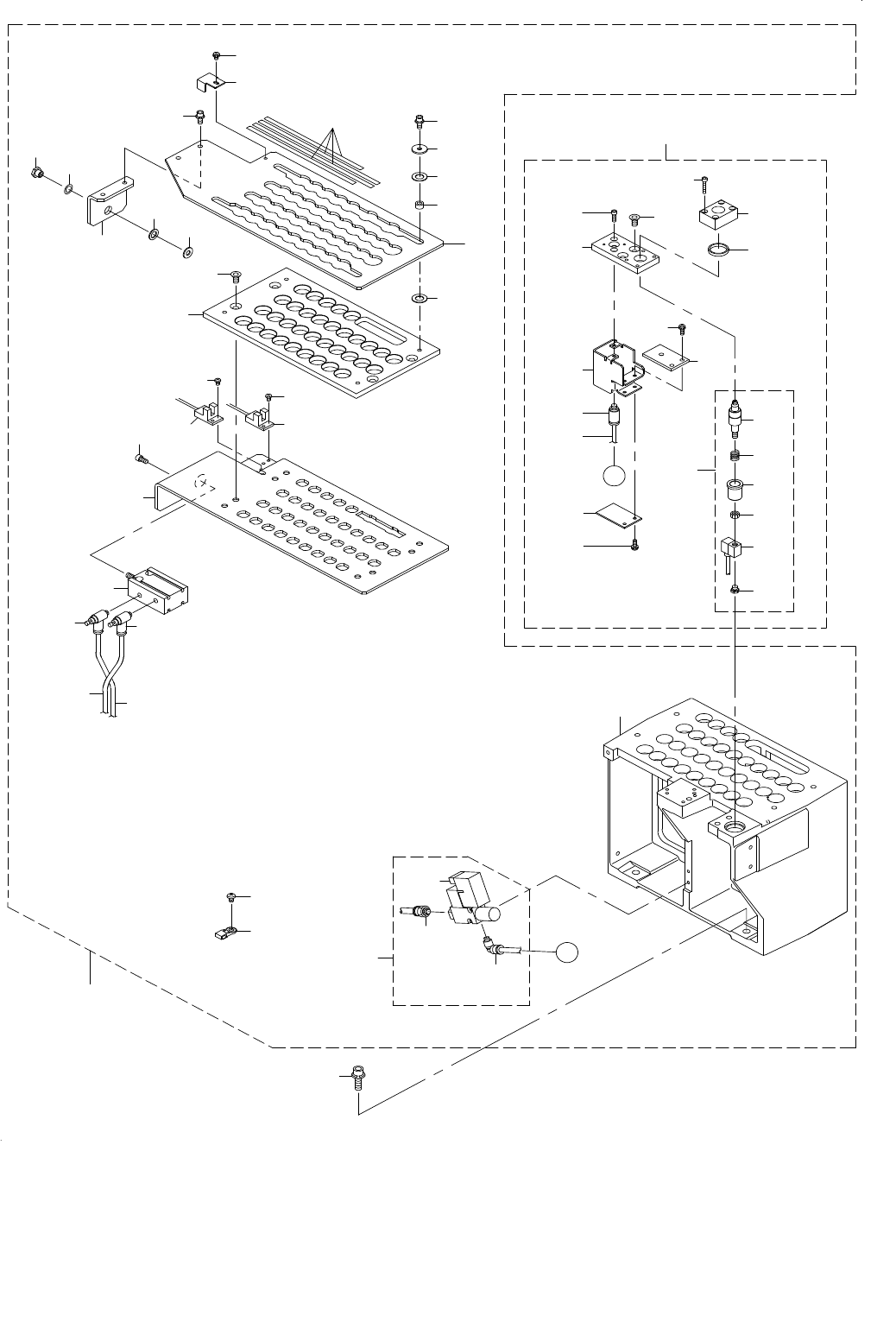

52.ATC UNIT COMPONENTS
ＡＴＣ ユニット関係
45
33
44
43
42
35
53
A
40
38
47
48
49
46
39
37
36
34
41
52
10
1
21
22
A
16
16
18
9
8
7
54
15
14
13
10
12
12
6
11
31
32
29
28
23
22
20
17
19
5
4
3
2
30
24
25
26
27
50
51
- 104 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37052 ATC_ASSY
ＡＴＣ組
1
2 400-01286 ATC SPACER RUBBER
ＡＴＣスペーサゴム
(1)
3 B2107-816-000 WASHER
座金
(1)
4 GLA-02335000 CLAMP WASHER
クランプワッシャー
(1)
5 E3528-729-000 ATC JOINT
ＡＴＣジョイント
(1)
6 401-10017 ATC CLOSE SENS ASM
ＡＴＣクローズセンサケーブル組
(1)
7 400-45972 ATC BASE(80)
ＡＴＣベース（８０）
(1)
8 HX-0034400-00 FIXED BASE
束線パーツ
(3)
9 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
10 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
11 401-10016 ATC OPEN SENS ASM
ＡＴＣオープンセンサケーブル組
(1)
12 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(4)
13 400-42709 AIR CYLINDER
エアーシリンダー
(1)
14 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
15 400-45983 ATC LABEL
ＡＴＣラベル
(1)
16 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.8)
17 400-45973 ATC PLATE
ＡＴＣプレート
(1)
18 400-45974 SLIDE BASE
スライドベース
(1)
19 SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ５ Ｌ＝１４
(4)
20 400-45975 GUIDE SPACER
ガイドスペーサー
(4)
21 400-45976 SLIDE PLATE
スライドプレート
(1)
22 E3404-700-000 THRUST WASHER
スラストワッシャー
(8)
23 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(4)
24 400-50375 CAL VCUM SV ASM
ＣＡＬ ＶＣＵＭ ＳＶ組
(1)
25 400-02125 CAL VCUM SV ASM
ＣＡＬ ＶＣＵＭ ＳＶ組
(1)
26 PJ-3010605-03 HALF UNION
ハーフユニオン
(1)
27 PJ-3040405-04 UNION
ユニオン
(1)
28 400-45978 SENSOR DOG
センサドグ
(1)
29 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
30 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
31 400-45977 SLIDER ANGLE
スライドアングル
(1)
32 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
33 401-32367 CAL_BLOCK ASM
ＣＡＬブロック組
1
34 L202E-521-000 CAL SIDE COVER
ＣＡＬサイドカバー
(1)
35 L202E-421-000 CAL PLATE
ＣＡＬプレート
(1)
36 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
37 L202E-621-000 CAL DIFFUSER
ＣＡＬディフューザ
(1)
38 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
39 400-07376 CALBLOCK PCB ASM
ＣＡＬブロック基板組
(1)
40 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
41 PJ-3010405-05 HALF UNION
ハーフユニオン
(1)
42 400-45995 CAL PIECE BASE
ＣＡＬピースベース
(1)
43 400-45996 CAL PIECE RING
ＣＡＬピースリング
(1)
44 SM-6031602-TN SCREW M3 L=16
六角穴ボルト Ｍ３ Ｌ＝１６
(4)
45 401-32365 NOZZLE CAL PIECE ASM
ノズルＣＡＬピース組
(1)
46 400-45979 NOZZLE CAL PIECE
ノズルＣＡＬピース
(1)
47 L203E-121-000 NOZZLE CAL PIECE OUTER SP
ノズルＣＡＬピーススプリング
(1)
48 L203E-021-000 NOZZLE CAL PIECE OUTER
ノズルＣＡＬピースアザー
(1)
49 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
50 401-22811 CAL-VCUM SENS ASN
ＣＡＬ−ＶＣＵＭセンサ組
(1)
51 PJ-0205000-02 PLUG
プラグ
(1)
52 SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ５ Ｌ＝１４
(2)
53 BT-0400251-EB URETHANE TUBE BLACK 4X2.5
ポリウレタン チューブ 黒 ４Ｘ２．５
(0.3)
54 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
4
