- 110 - NOTE( 注記 ) #01....TYPE FIXING BANK 固定バンク仕様 #02....TYPE CHANGER BANK 交換バンク仕様 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-37147 CONNECTOR_BRACKET_ASM コネクタブラケット組 1 2 401-36943 CONNECTOR_BRACKET_SMT コネクタブ…
- 109 -

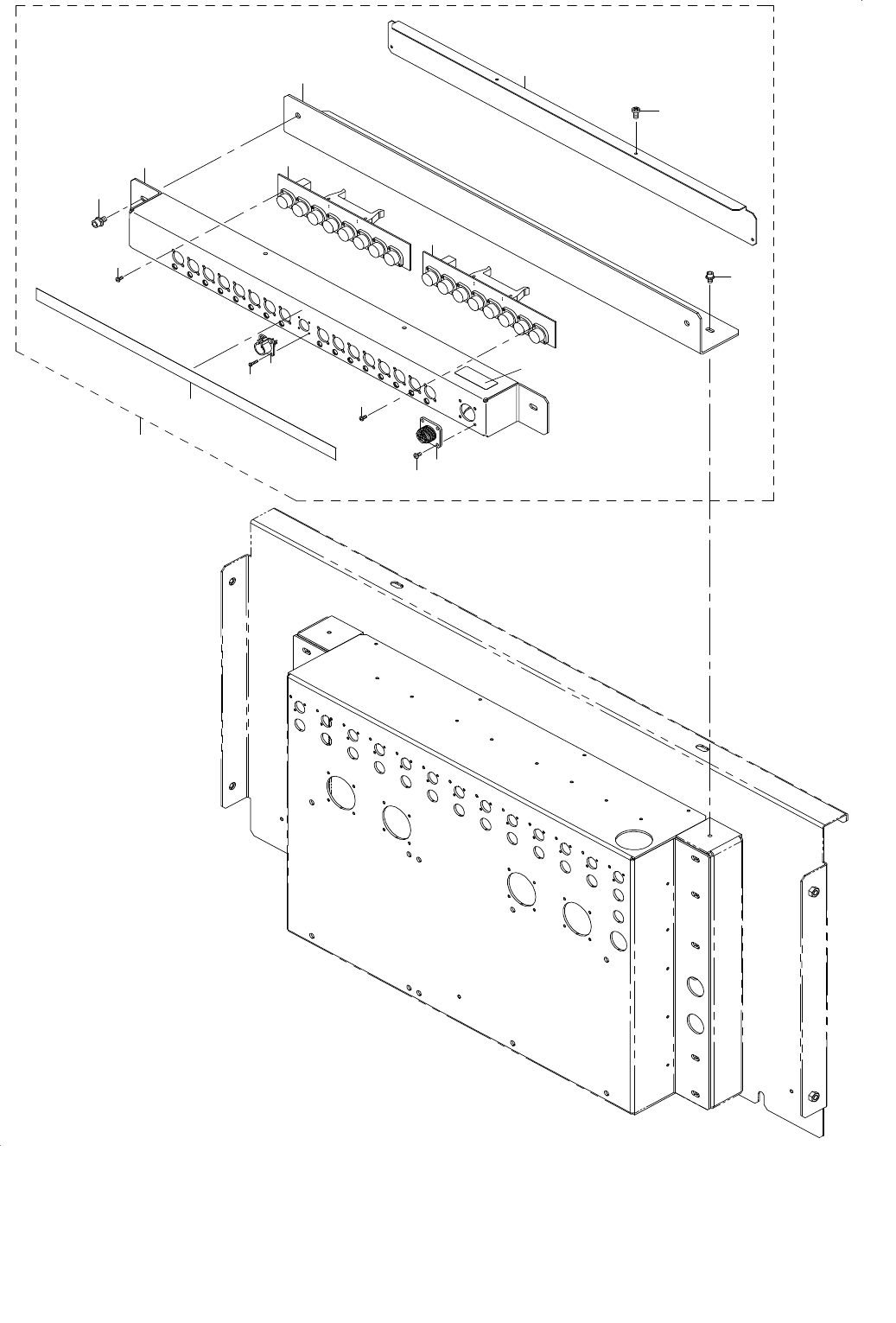

55.SMT CONNECTOR BRACKET COMPONENTS
ＳＭＴ コネクタブラケット関係
2
3
4
5
6
7
7
8
9
3
12
11
13
15
14
1
10
- 110 -
NOTE( 注記 ) #01....TYPE FIXING BANK 固定バンク仕様
#02....TYPE CHANGER BANK 交換バンク仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37147 CONNECTOR_BRACKET_ASM
コネクタブラケット組
1
2 401-36943 CONNECTOR_BRACKET_SMT
コネクタブラケットＳＭＴ
(1)
3 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
(16)
4 SM-4020801-SC SCREW M2 X 8
なべ小ねじ Ｍ２ Ｌ＝８
(4)
5 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(4)
6 E2642-721-000 CONNECTOR NO. LABEL
コネクタＮＯ．ラベル
(1)
7 E8615-715-0A0 FEEDER BANK CIRCUIT BOARD ASM.
フィーダバンク基板組
(2)
8 E9395-721-0A0 IC FULL RELAY CABLE 3 ASM.
ＩＣ ＦＵＬＬ中継ケーブル３組
(1)
9 E9532-729-0A0 CUTTER POWER SOURCE CABLE ASM.
カッタ電源ケーブル組
(1)
10 E9635-455-000 REVISION SEAL
ＲＥＶ銘板
(1)
11
#01
401-36945 SMT_CNBR_SUPPORT
ＳＭＴ＿コネクタブラケットサポート
(1)
12 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(2)
13 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
14
#02
401-36944 CONNECTOR_COVER_SMT
コネクタカバーＳＭＴ
(1)
15
#02
SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
- 111 -
56.REAR MONITOR COMPONENTS
背面モニタ関係
1
9
8
7
6
4
3
2
10
4
5
12
11
19
22
23
21
20
24
A
25
A
26
18
13
14
15
16
18
17
