- 112 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-36875 LCD_ARM ＬＣＤ＿アーム 3 2 400-47170 LCD_BRACKET_F ＬＣＤブラケットＦ 12 3 400-47171 LCD_BRACKET_R ＬＣＤブラケットＲ 2 4 SL-6041092-TN SCREW M4 L=10 座金付き六角穴ボルト Ｍ４ Ｌ＝１０ 8 5 SL…
- 111 -
56.REAR MONITOR COMPONENTS
背面モニタ関係
1
9
8
7
6
4
3
2
10
4
5
12
11
19
22
23
21
20
24
A
25
A
26
18
13
14
15
16
18
17
- 112 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-36875 LCD_ARM
ＬＣＤ＿アーム
3
2 400-47170 LCD_BRACKET_F
ＬＣＤブラケットＦ
12
3 400-47171 LCD_BRACKET_R
ＬＣＤブラケットＲ
2
4 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
8
5 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
4
6 400-96860 SHOULDER SCREW D=6.35 H=2.9
段ねじ Ｄ＝６．３５ Ｈ＝２．９
2
7 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
1
8 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ６
1
9 161-87007 WING BOLT
蝶ボルト
1
10 401-22812 15INCH LCD MONITOR
１５インチＬＣＤモニタ
1
11 401-36552 CONSOLE SW CABLE ASM
ＣＯＮＳＯＬＥ スイッチケーブル組
2
12 E5348-033-100 GROMMET
ブッシュ
0.16
13 401-41515 USB SELECT PCB ASM
ＵＳＢセレクタ基板組
1
14 401-41368 USB_ELECT_BR
ＵＳＢセレクタＢＲ
1
15 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
1
16 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
17 401-41369 USB_SELECT_COVER
ＵＳＢセレクタカバー
1
18 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
1
19 401-37136 KEYBOARD_MOUSE_ASM_R
キーボード＿マウス組Ｒ
1
20 401-36976 KB_BRACKET
キーボードブラケット
(1)
21 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(3)
22 401-23713 KB_CLAMP
ＫＢクランプ
(1)
23 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
24 401-23194 USB KEY BOARD SP ASM
ＵＳＢキーボードＳＰ組
(1)
25 401-36975 KYBD_USB_BRACKET
キーボードＵＳＢブラケット
(1)
26 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
2
- 113 -

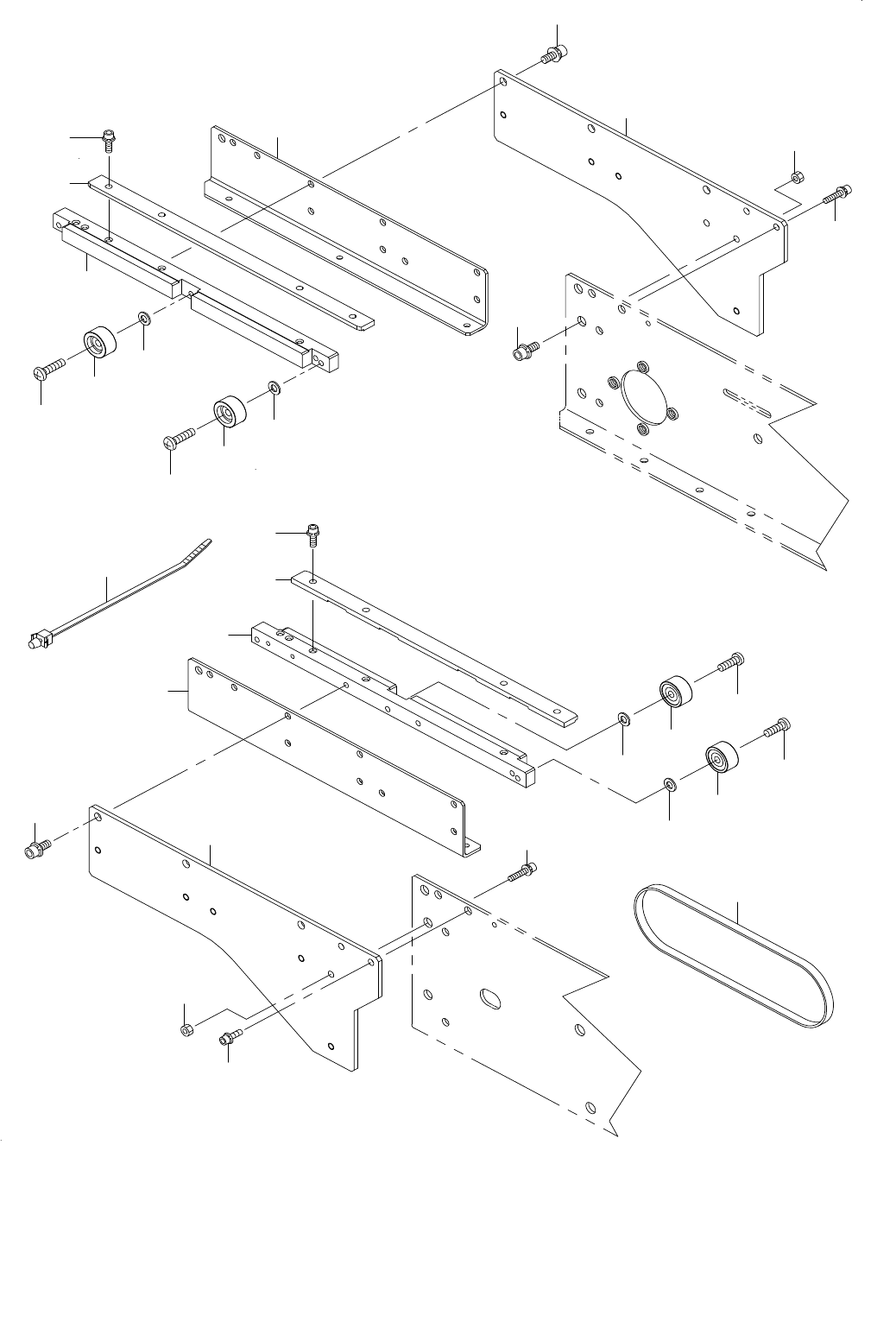

57.CONVEYOR EXTENTION COMPONENTS(250MM)
コンベア延長（２５０ ＭＭ）
13
1
16
15
14
3
2
10
4
5
6
6
7
7
11
10
11
12
12
8
9
8
9
16
14
15
16
14
15
14
15
16
