JM-10机器规格书.pdf - 第19页
15 圆形 正方形 菱形 三角形 倒三角形 黑白相间方格 十字形 中空圆形 中空正方形 中空菱形 中空三角形 中空倒三角形 黑 黑白相间方格 图 识别标记形状 识别标记，依照 EIAJ ET -7302 《 表面贴装印刷电路板用识别标记》规定。 识别标记的尺寸与公差 外形尺寸为 0.5mm ～ 3.0mm ，公差为± 10% 以下。 中空形状的边线部分宽度应在 0.2mm 以上。 图 识别标记的尺寸与公差 识别标记的间隙 各识别标记周围…
14

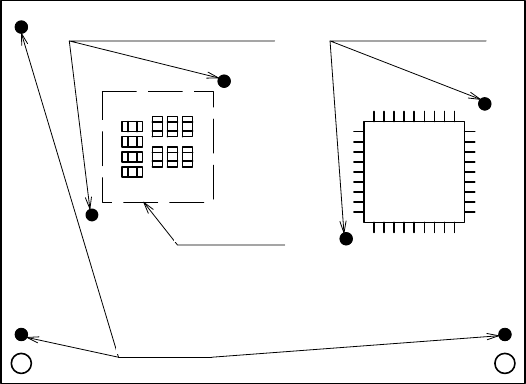

图 基准标记与元件定位标记
识别标记，依照EIAJ ET-7302《表面贴装印刷电路板用识别标记》规定。
识别标记的基本材质
· 采用未涂层的铜或已涂层的铜。
· 识别标记表面与相邻的印刷电路配线材质之间，必须有明显的反差。
· 识别标记不得被氧化，也不得使用粗劣老化的材质。
识别标记的涂层
标记的表面应进行下述涂层加工。
· 透明的抗氧化涂层加工
· 镀镍加工
· 镀锡加工
· 镀金加工
· 热空气均涂钎焊加工
标记形状
· 标准标记包括“识别标记形状”中所示的13种类型。
· 识别标记形状”以外的标记，用户可制作模板，通过图案匹配功能进行识别。
注1 最多对应3种基准标记，6种区域、元件定位标记。
注2 在视野范围内不得有形状类似的图案。必须有明确的反差。
· 三角形、黑白相间的方格以及用户模板，旋转90°后标记也可识别。
搭載グループ
エリア部品位置決めマーク 部品位置決めマーク
基準マーク
贴
基
区域元件定位标记
元件定位标记
贴片组
基准标记
15
圆形 正方形 菱形 三角形 倒三角形 黑白相间方格
十字形
中空圆形 中空正方形
中空菱形 中空三角形
中空倒三角形
黑
黑白相间方格
图 识别标记形状
识别标记，依照 EIAJ ET-7302《表面贴装印刷电路板用识别标记》规定。
识别标记的尺寸与公差
外形尺寸为 0.5mm～3.0mm，公差为±10%以下。
中空形状的边线部分宽度应在 0.2mm 以上。
图 识别标记的尺寸与公差
识别标记的间隙
各识别标记周围空间应无导体图案、抗焊剂以及记号等其他标记，且该空间的尺寸，
最好是离识别标记外围 0.5mm 以上的大正方形。
图 识别标记的间隙
0.5mm
以上
0.5mm
以上
0.5mm
以上
0.5mm
以上
認識マーク
クリアランスエリア
留空量
识别标记
0.5～3mm
0.2 以上
0.5～3mm
16
5. 标准功能及选购项
5-1 标准
5-1-1 坏板标记识别（可用OCC进行识别）
多电路基板，可读取各电路上设置的坏板标记(不良电路)，以避免在该电路上进行元件贴片。
标记的直径为 2.5mm 以上，与基板颜色必须有明显的反差。
基板颜色与标记部位有充分的反射光量反差时，可切换与基板颜色的明暗反差。
图 坏板标记的位置
5-1-2 高度测量装置 (HMS)
制作吸取数据时，通过激光传感器自动测量元件的吸取位置高度。
使用可对应插入贴装元件等元件高度 28mm 以内的专用传感器。
测量对象不包括吸取面为玻璃等透明物（LED 等）及镜面状态的、全部反射光线的元件、
蓝色元件。该功能也可作为示教点使用。
5-1-3 液晶显示触摸屏
通过手指、笔等直接触摸画面进行机器操作，提高操作效率。
5-1-4 手持操作装置 (HOD)
HOD（Handheld Operating Device）是可将各种示教等动作剥离出来，边观察机器的
实际动作、边进行作业的一种装置。通常情况下是在操作面板上确认标记识别图像、进
行各种示教等，而使用 HOD 可以在手边操作，提高作业效率。
5-1-5 连接器托架
在径向供料器专用、圆型供料器专用电源、供气供给装置的供应固定台架上安装。
不对应机械式带式供料器用的连接器托架。
5-1-6 吸嘴 自动工具交换装置（ATC）
ATC 的标准设置类型为 18 个。使用大型吸嘴时，请选择选项。
类型 小型吸嘴保存数 大型吸嘴保存数
ATC 18（标准）
18 -
ATC 6-6（选项）
6 6
注：不可同时设置。
电路
基板
坏板标记
