4. Software-Installation
Achtung:
Stecken Sie unbedingt vor dem ersten Booten die zwei USB-Kabel für die Touchscreens ab.
Die USB-Seriell-Adapter für die Touchscreens brauchen einen eigenen Treiber. Dieser muss später
installiert werden.

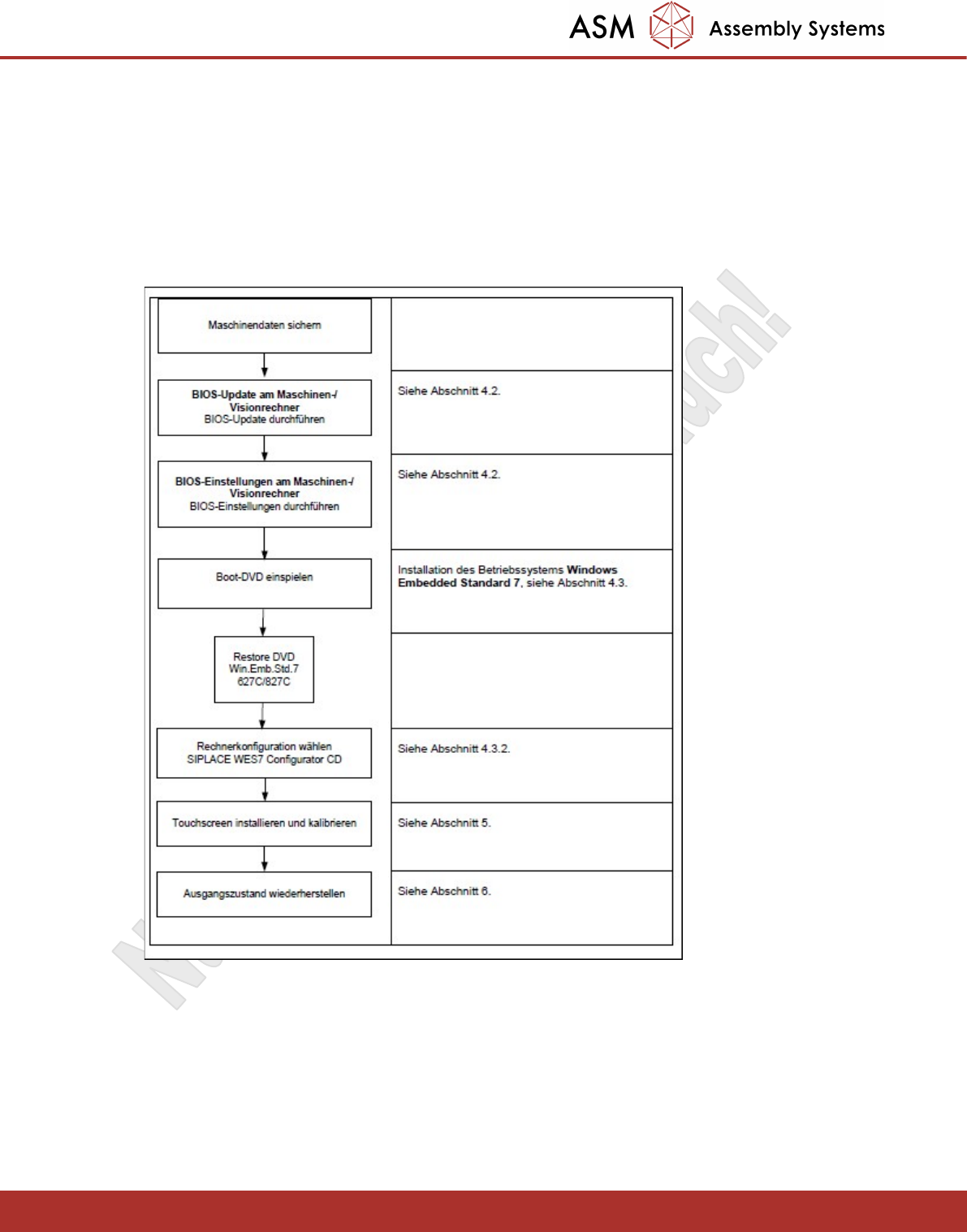

Die folgende Übersicht zeigt den Workflow der Installation und Konfiguration des Betriebssystems. Die
Arbeitsschritte im Diagramm sind in der Installationsanleitung Windows 7embedded 00197366-01
beschrieben. Die angegebenen Verweise beziehen sich auf dieses Dokument.
Die benötigten Softwarepakete und die dazugehörigen Anleitungen können über das
Software Download Center bezogen werden:
Kategorie:
Software -> Station Computer Images -> BoxPC 627C 827C
- Windows 7 Embedded
- Configurator
- Bios-Einstellungen
Nach der Installation und Konfiguration können Sie mit der Installation der Stationssoftware beginnen.
Nur für internen Gebrauch!
ASM Assembly Systems GmbH & Co KG Technische Änderungen vorbehalten 13.11.2018
Rupert-Mayer-Strasse 44
81379 München, Deutschland 00197966-02_Ri CPU086 to BoxPC 827C X-Serie Seite 13 - 23
Title of Info Box PC retrofitting at X machines with Computer Unit (CPU 086)
Document No.: 00197966-02 Created on: 11/03/2015
Referring to: 00197966-01 Contact: SCC Helpline Munich
Author: Kratzke, Andreas Phone: +49 89 20800 43830
Department: ASM AS CRM CS PM & E Email: scc.siplace@asmpt.com
Machine type / Category: X-Series
Short description: Replacement instructions: Computer Unit (CPU086) to Box PC 827C for CPP upgrade
Service strategy: None
Setup strategy: None
1. Allgemein
This manual describes the station computer retrofitting from CPU 086 to Box PC 827C (or subsequent)
to be done in conjunction with the CPP upgrade for X Series machines.
Parts required: 03079951-02 Add-on kit Box PC for CPP head SW70x
2. Ausbau der alten Computer Unit
Lift the computer unit from the guide rails and disconnect all cables from the front and rear of the
computer unit.
Front:
- CAN bus cable X6pn/X7pn (CAN bus adapter)
- Hotlink cable X0pr-X3pr/X0ps-X3ps (Hotlink adapter)
- PS2 cable (keyboard/mouse) to the PS2 Y splitter X5pc (station computer)
- RS232 connector for X7pc and X8pc touchscreen (station computer)
- Network cable to the line computer X1pe-X7pe (hub)
Rear:
- Monitor cables X1pz and X2pz (VGA) or X18pz and X19pz (15-pin Sub-D)
- Power supply for fan X27pz
- Power supply for DC/DC converter +52 V X62pz
Technical Information
