Nur für internen Gebrauch!
ASM Assembly Systems GmbH & Co KG Technische Änderungen vorbehalten 13.11.2018
Rupert-Mayer-Strasse 44
81379 München, Deutschland 00197966-02_Ri CPU086 to BoxPC 827C X-Serie Seite 4 - 23

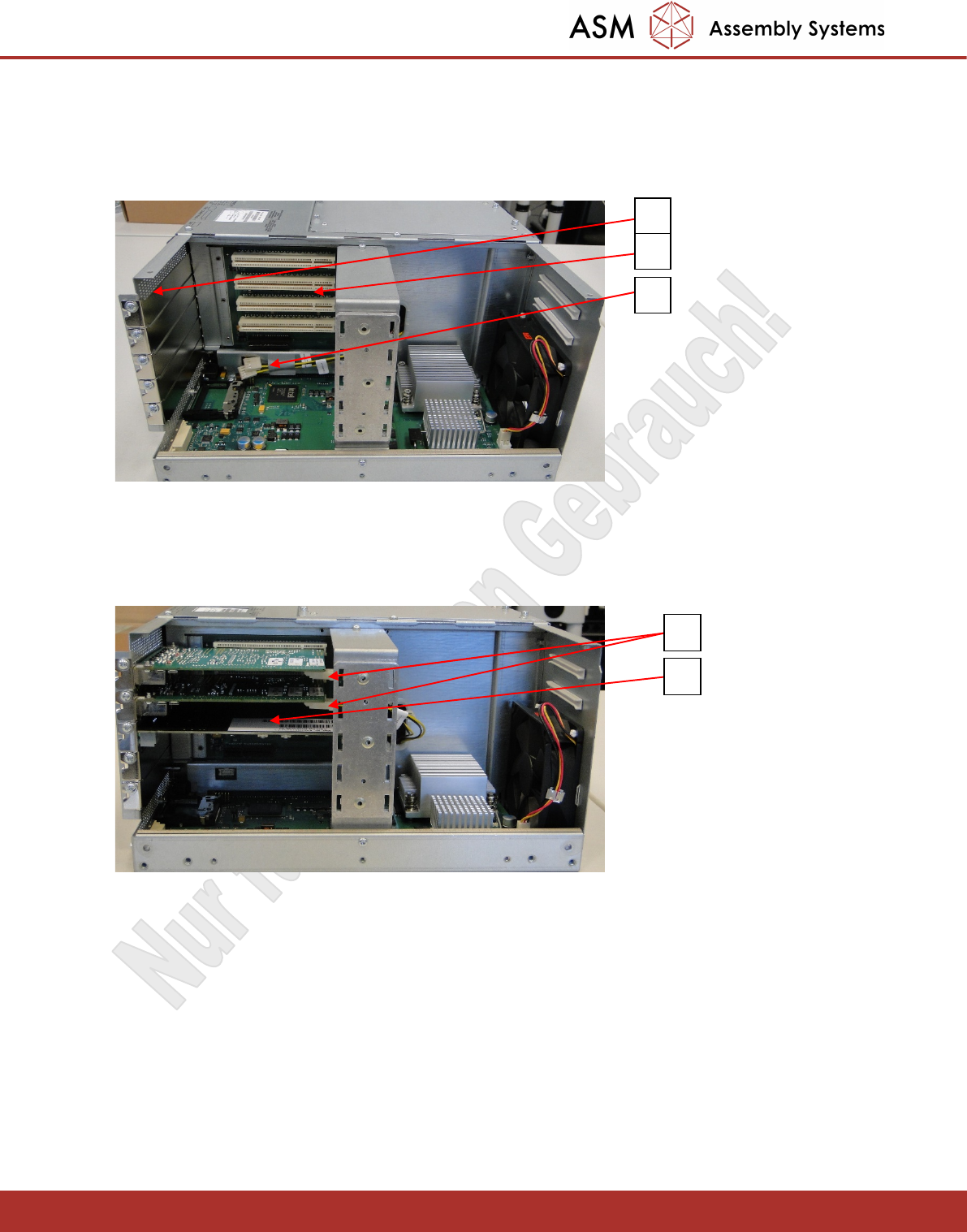

- Schrauben Sie die drei Blenden (1) für die Hotlink- und der CAN-Bus Karte ab, diese Karten werden an die
drei obersten weißen PCI Steckplätze (2) verbaut.
- Nehmen Sie die zwei Versorgungskabel (3) für die Hotlink Karte zur Seite.
- Schließen Sie die drei Karten wie unten abgebildet an.
- Schließen Sie die Versorgungskabel (1) jeweils an die obere und untere Hotlink Karte 03052135 an.
- Die CAN-Bus Karte 03079973 wird am 3. PCI Slot von oben gesteckt (2).
- Schrauben Sie Abdeckung des BOX PC 827C anschließend wieder zu.
1
2
3
1
2
Nur für internen Gebrauch!
ASM Assembly Systems GmbH & Co KG Technische Änderungen vorbehalten 13.11.2018
Rupert-Mayer-Strasse 44
81379 München, Deutschland 00197966-02_Ri CPU086 to BoxPC 827C X-Serie Seite 5 - 23
- Schrauben Sie die zwei Winkel (1) 03089426 wie unten abgebildet an das Gehäuse an.
3.2 Vorbereitung des Rucksacks
- Legen Sie den Kabelbaum zur Seite, damit Sie Zugang zu dem Innenraum haben.
1
Nur für internen Gebrauch!
ASM Assembly Systems GmbH & Co KG Technische Änderungen vorbehalten 13.11.2018
Rupert-Mayer-Strasse 44
81379 München, Deutschland 00197966-02_Ri CPU086 to BoxPC 827C X-Serie Seite 6 - 23
- Schrauben Sie die Befestigungsschraube des Rucksacks (1) und das Erdungskabel (2) ab.
- Schlagen Sie vorsichtig mit einem Hammer den Gewindebolzen (3) aus dem Rucksack.
- Schrauben Sie das neue Bodenblech (1) 03089384 wie abgebildet in den Rucksack (2).
1 2
3
1
2
