- Je nach Seriennummer der Maschine sind an den Verlängerungskabeln der Monitore entweder 2-
reihige 15 pol. SUB-D oder 3-reihige VGA Stecker angebracht.
- Bei der Ausführung mit dem 2-reihigem 15-pol SUB-D Stecker (1), muss dieser Stecker zuerst auf
VGA umgesetzt werden. Dazu werden die SUB-D Stecker mit dem Adapterkabel 03079958
verbunden.
- Bei der Ausführung mit dem 3-reihigen VGA Stecker wird das Adapterkabel 03079958 nicht
verwendet.
- Schließen Sie den VGA Splitter (1) 03076910 an die zwei oben beschriebenen VGA Stecker der
Monitore (2) an.
- Schließen das Adapterkabel VGA – DVI (3) 03091276 an den VGA Splitter an.
- Die Spannungsversorgung für den VGA Splitter (4) wird über die USB Schnittstelle des BOX PC
hergestellt.
1
03079958
1
2
3
4
Nur für internen Gebrauch!
ASM Assembly Systems GmbH & Co KG Technische Änderungen vorbehalten 13.11.2018
Rupert-Mayer-Strasse 44
81379 München, Deutschland 00197966-02_Ri CPU086 to BoxPC 827C X-Serie Seite 9 - 23
3.4 Einbau des Box PC
- Der BOX PC wird mit Klettband in den Rucksack befestigt. Dazu bringen je einen Streifen Klettband an
die Unterseite (1) der angeschraubten Winkel an.
- Setzen Sie den BOX PC soweit wie möglich nach hinten ein, sodass später auf der Vorderseite des
BOX PC genügend Freiraum für die Kabel bleiben.
- Setzen Sie das Netzteil (1) ebenfalls mit Klettband wie unten gezeigt auf den BOX PC.
1
1
Nur für internen Gebrauch!
ASM Assembly Systems GmbH & Co KG Technische Änderungen vorbehalten 13.11.2018
Rupert-Mayer-Strasse 44
81379 München, Deutschland 00197966-02_Ri CPU086 to BoxPC 827C X-Serie Seite 10 - 23

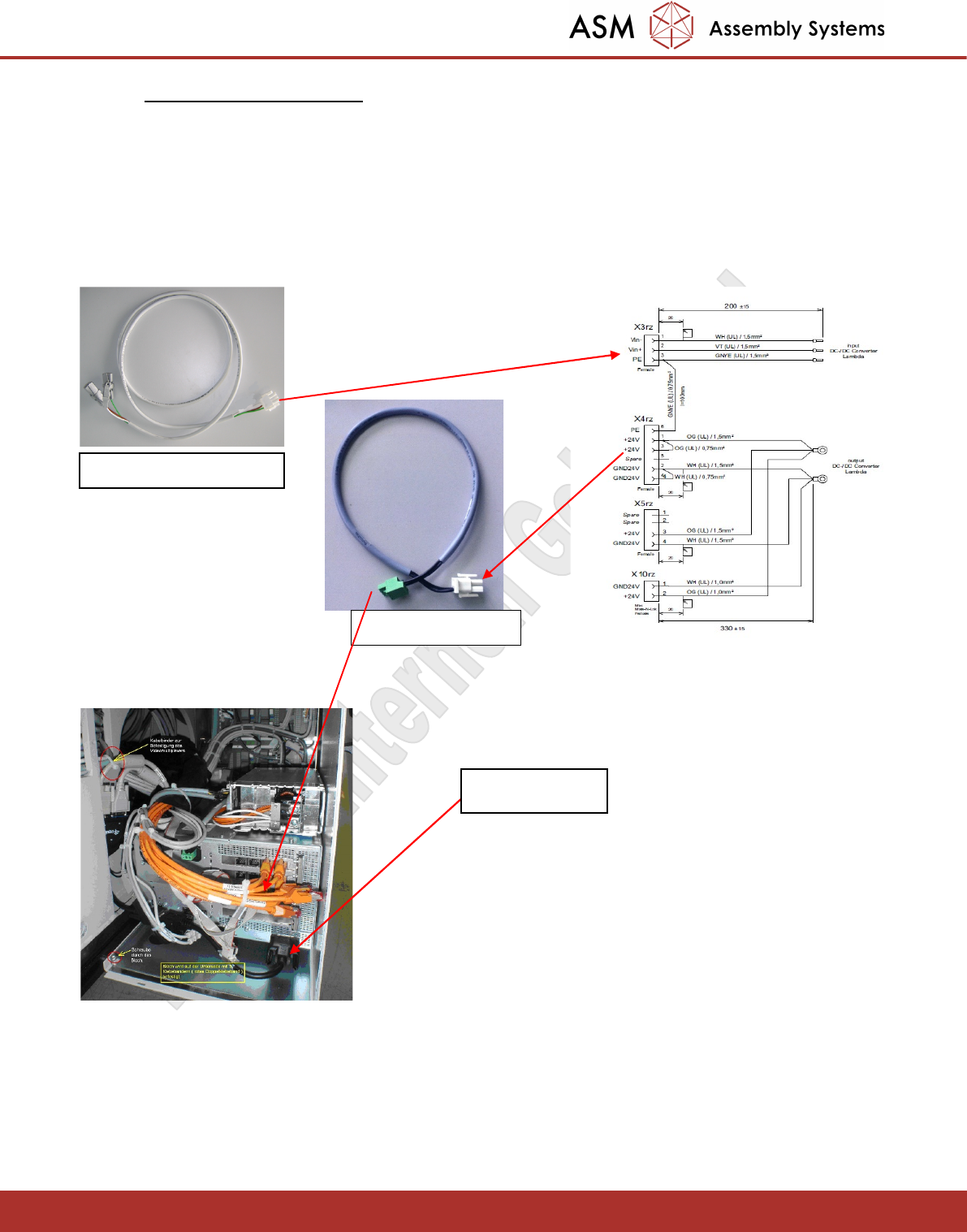

3.5 Verdrahtung des Box PC
- Der Kabelbaum des Netzteils ist vorverdrahtet.
- Schließen Sie das Kabel 03079957 (Eingangspannung für das Netzteil) an X3rz des Kabelbaumes an.
- Schließen Sie das Kabel 03072177 an X4rz und an die 24V Versorgung des BOX PC an.
- Schließen Sie das DVI Kabel an.
03079957 an X3rz
DVI Anschluss
03072177 an X4rz
