5 Frontplatte, Stern, Z-Achse und Schliffscheibe 5.1 Frontplatte tauschen [03061102‑xx] 34 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 Ausbau VORSICHT Keine Anbauteile demontieren Es dürfen keine Anbauteile …
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.1 Frontplatte tauschen [03061102‑xx]
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 33
5 Frontplatte, Stern, Z-Achse und
Schliffscheibe
5.1 Frontplatte tauschen [03061102‑xx]
Teile, Hilfsmittel und Werkzeug
●
Frontplatte mit Z-Antrieb komplett CPP [03061102‑xx]
Übersicht
Abb.34: Frontplatte
1. Frontplatte
2. Rückholzylinder
3. Z-Achse mit Rachen und Messsystem
4. Laufring
5. Befestigung für das Druckregelventil
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.1 Frontplatte tauschen [03061102‑xx]
34 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Ausbau
VORSICHT
Keine Anbauteile demontieren
Es dürfen keine Anbauteile der Frontplatte demontiert werden, da diese genau aufeinander
abgestimmt sind und spezielle Einstellungen erfordern.
Abb.35: Schlauch vom DRV abziehen
► Ziehen Sie den Schlauch vom Druckregel-
ventil(1) ab.
Abb.36: Luftschläuche abziehen
► Ziehen Sie die Luftschläuche (1), (2), (3) und (4)
ab. Markieren Sie sich ggf. deren Positionen um
diese später wieder eindeutig zuordnen zu kön-
nen.
Abb.37: Stecker abziehen
► Ziehen Sie die Stecker(1) ab. Markieren Sie sich
ggf. deren Positionen um diese später wieder
eindeutig zuordnen zu können.
► Entfernen Sie die Schrauben von der Steckver-
bindung(2) und ziehen Sie den Stecker ab.
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.1 Frontplatte tauschen [03061102‑xx]
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 35

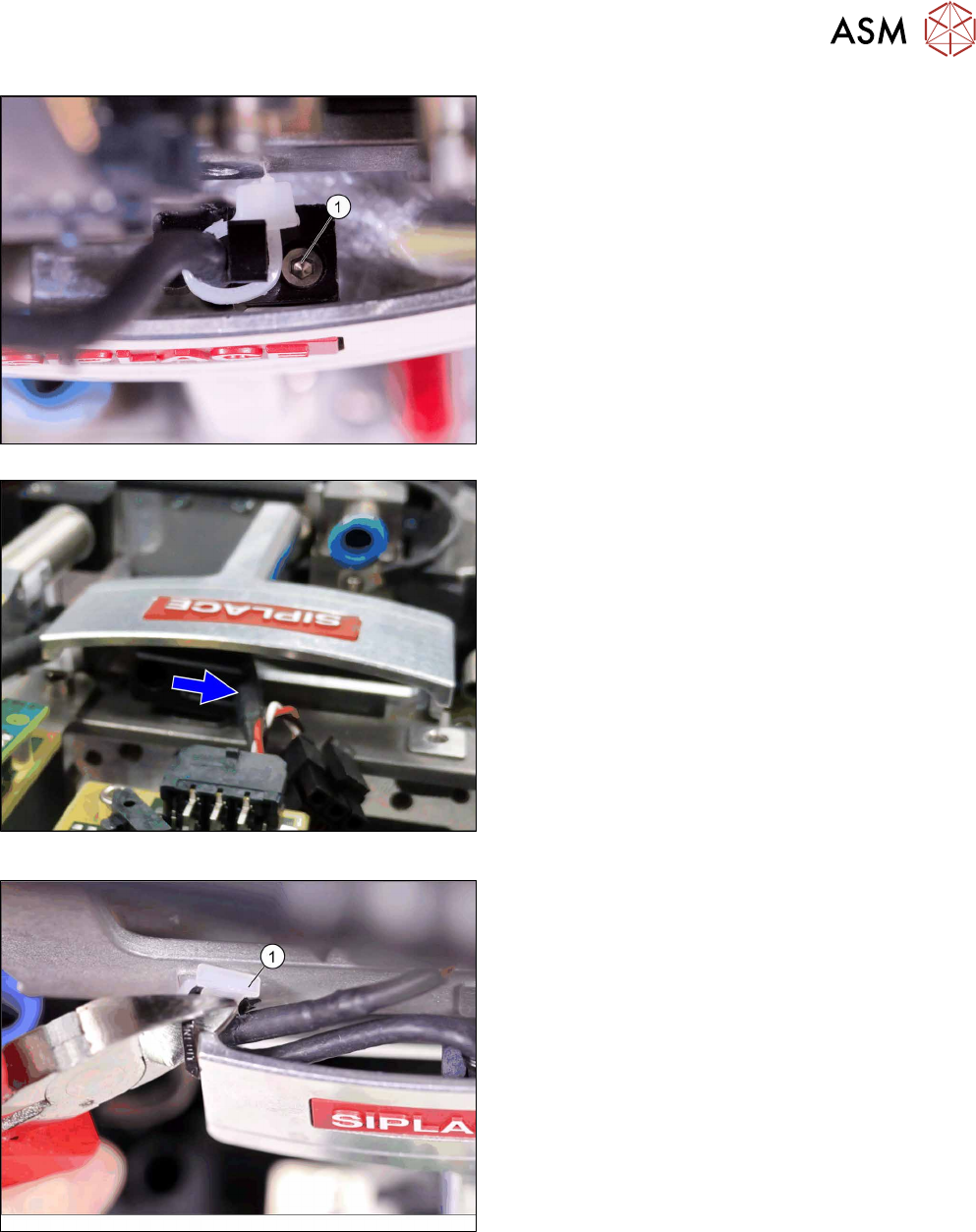

Abb.38: Version mit Schraube
Abb.39: Version ohne Schraube
► Version mit Schraube: Entfernen Sie die
Schraube (1) zur Befestigung des Kabels.
► Version ohne Schraube: Drücken Sie das Kabel
aus der Klemmung heraus.
Abb.40: Kabelbinder entfernen
Nur Version mit Schraube:
► Durchtrennen Sie den Kabelbinder(1) (falls vor-
handen).
