EJM8DC-MB-04E-00
NPM-DX
4-17-2

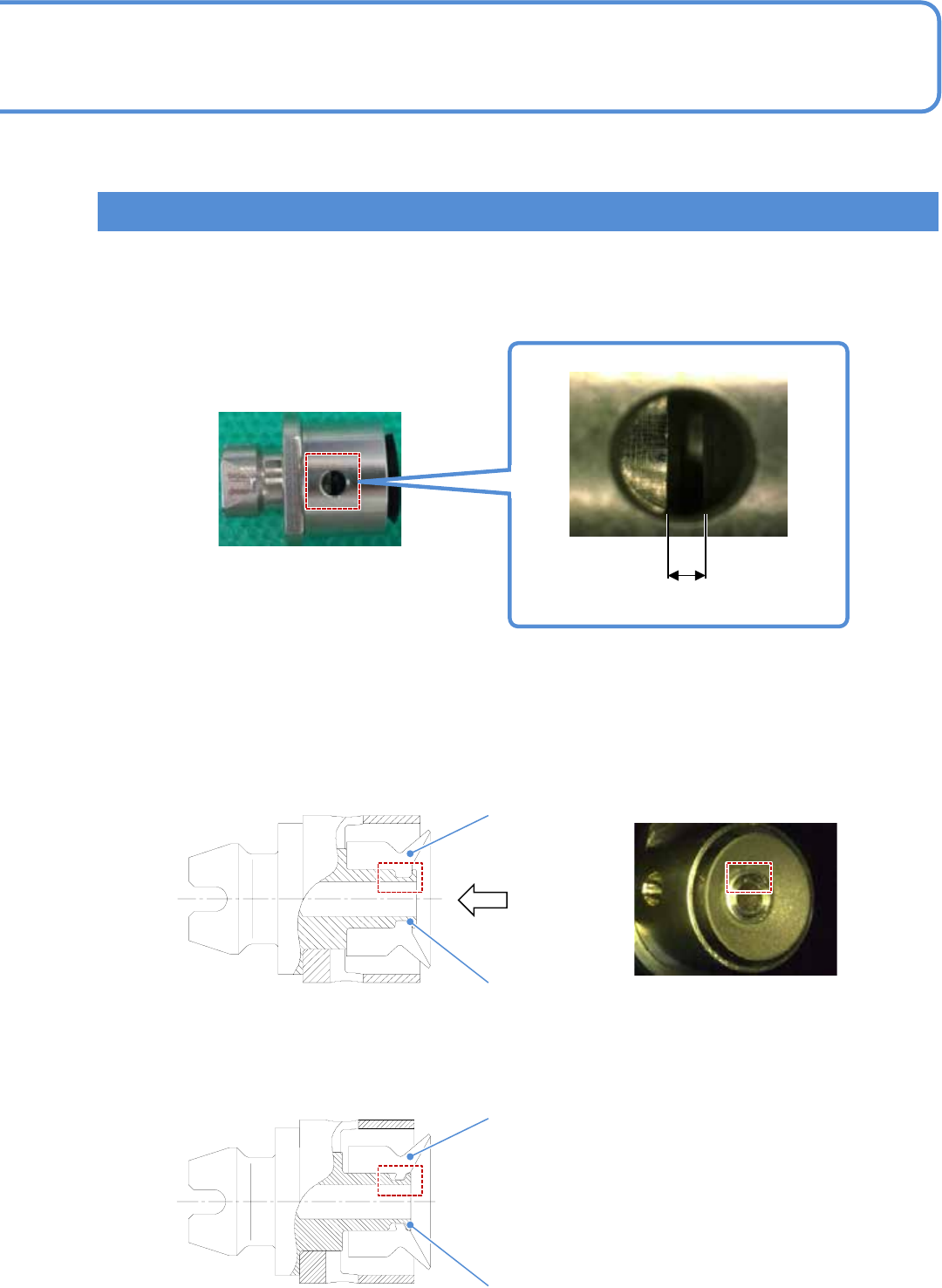

更换支撑销用吸嘴的吸着衬垫时的注意事项
存在缝隙
■当安装正确时
A
■当插入不足时
吸着衬垫的插入不足，会导致支撑销配置位置的精度恶化，并有可能引起支撑销更换错误。在更换吸着衬垫时，
请务必确认吸着衬垫的插入状况。在安装时，请注意不要产生如下图所示的缝隙。
吸着衬垫的插入状况，还可从吸着面上进行确认。请确认吸着衬垫是否已确实安装到金属凸缘的内侧。
吸着衬垫
金属凸缘
A向视图
吸着衬垫
金属凸缘
EJM8DC-MB-04E-00
NPM-DX
OFF SERVO ON
OFF SERVO ON
7
支撑销用交换器的
1
10
卸下交换台车
(→P.2-4)
工程师手册
4-17
3
2
8
9
4-17-3
供料器工作台
盖
(→P.2-5)
交换台车
(→P.2-4)
11
支撑销用()交换器
()的 2
使用工具: 、
所需时间: 5 分钟
支撑销用置
EJM8DC-MB-04E-00
NPM-DX
6
4 5
4-17-4
将供料器工作台盖
倒向内侧。
(→P.2-
5)
清扫吸嘴交换器的上面
●使吸嘴凸缘的接触面没有灰尘等。
●内部使用棉棒，表面使用棉纱布等清扫。
●确认吸嘴交换器上盖和吸嘴交换器上面的缝隙间是否
有灰尘等夹住。
吸嘴交换器
棉纱布
卸下支撑销用吸嘴
