EJM8DC-MB-12E-02
NPM-DX
12-1-8-7
AB
F
E
D G
C
C
A
B
D
F
G
H
H
数据
修改

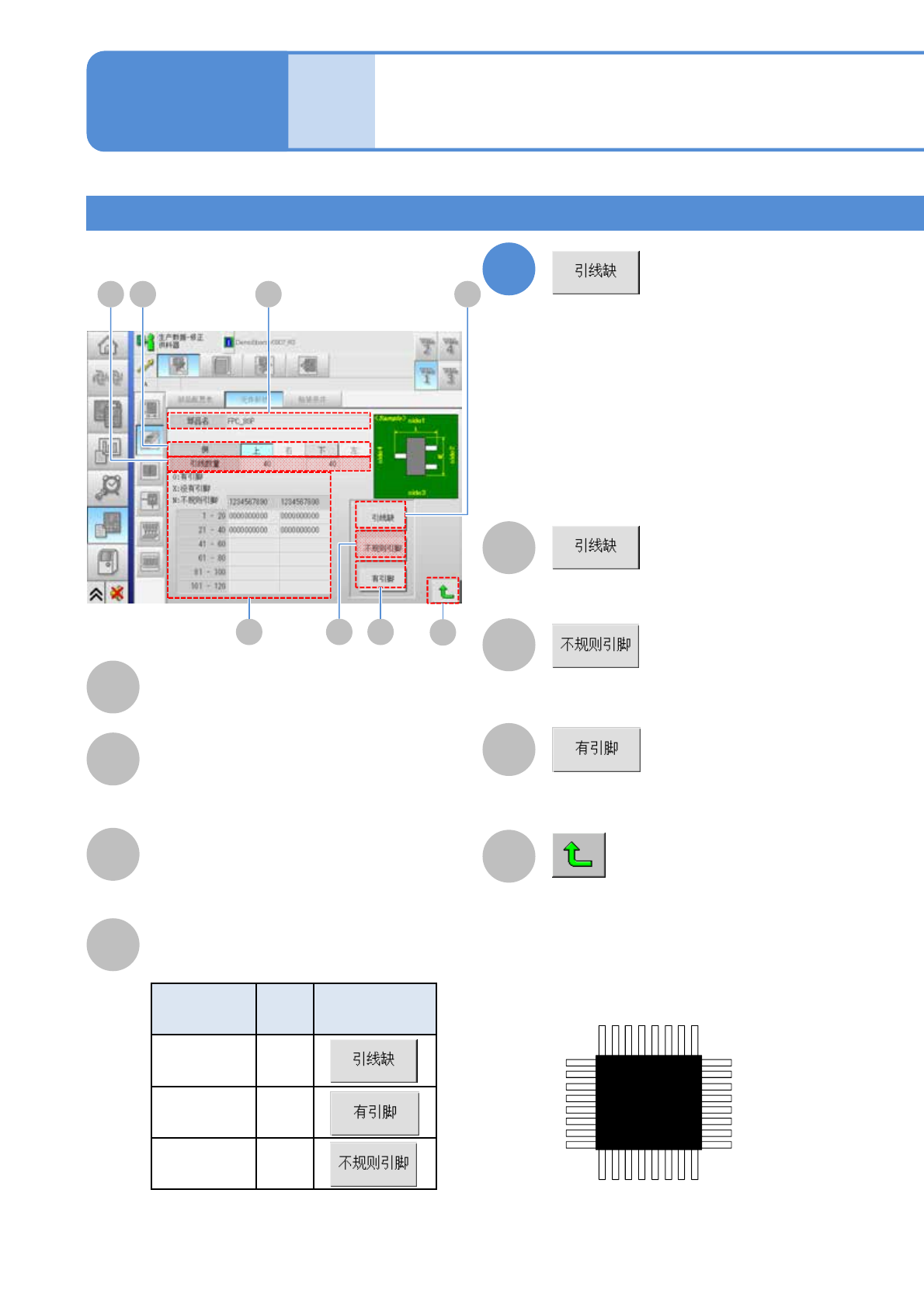

元件形状数据的修改 4
引线元件 2
E
引线信息 记号 设定键
有引线
○
没有引线
×
不规则
N
工程师手册
12-1-8
1 2 3 4 ･･･
1
2
3
4
･
･
･
･･･ 43 2 1
1
2
3
4
･
･
･
4
元件名称
引线数量
边
各边的引线数量。
选择需要确认元件的边。
引线信息
各元件的引线有无。
对引线缺的信息进行确认、修改。
返回原来画面。
显示设定“引线缺”位置的画面。
显示设定“不规则引脚”位置的画面。
显示设定“有引脚”位置的画面。
引线的顺序以顺时针方向为基准。
上边
右边
下边
左边
EJM8DC-MB-12E-02
NPM-DX
I
J
K
JK I
L
M
N
O
12-1-8-8
MK L
OK N
●即使判定为引线脱落，而事实上有引
线时进行设定。
设定引线脱落的开始位置和数量
返回 的画面。
4
在引线信息 以「X」显示
D
设定不规则引线的开始位置和数量
在引线信息 以「N」显示
D
■设定引线脱落位置的画面
■设定不规则引线位置的画面
设定有引线的开始位置和数量
在引线信息 以「 ○ 」显示
D
■设定有引线位置的画面
EJM8DC-MB-12E-02
NPM-DX
BGA １
B
A
D2 3
A
C
B
C
D
●触摸输入部分后，会显示输入的画面。
1
12-1-8-9
BGA 1
数据
修改
元件形状数据的修改 5
工程师手册
12-1-8
4
X: side1、side3的焊锡球数量。
Y: side2、side4的焊锡球数量。
●单位: 个
元件信息
焊锡球数量
X: side1、side3的焊锡球间距。
Y: side2、side4的焊锡球间距。
●单位:mm
焊锡球间距
●单位:mm
焊锡球直径
修改画面上的数据
(→P.12-1-8-1)
