对Y轴的电缆护链进行清扫
4
5
对X轴的电缆护链进行清扫
●将贴装头向X方向移动，用棉纱布
擦去电缆护链上的附着物。
●将贴装头向左方向靠，用棉纱布擦
去托架上的垃圾。
●将相反侧的臂向Y方向的跟前侧移动，
用棉纱布擦去电缆护链上的附着物。
●将X轴的臂向左方向靠，用棉纱布擦去框架
及托架上的垃圾。
EJM8DC-MB-04E-00
NPM-DX
OFF SERVO ON
OFF SERVO ON
4-19-1
带传器的
工程师手册
4-19
2
9
7
1
卸下交换台车
(→P.2-4)
3
8
交换台车
(→P.2-4)
10
带传器的 1
供料器工作台
盖
使用工具:
所需时间: 5 分钟
EJM8DC-MB-04E-00
NPM-DX
4-19-2
6

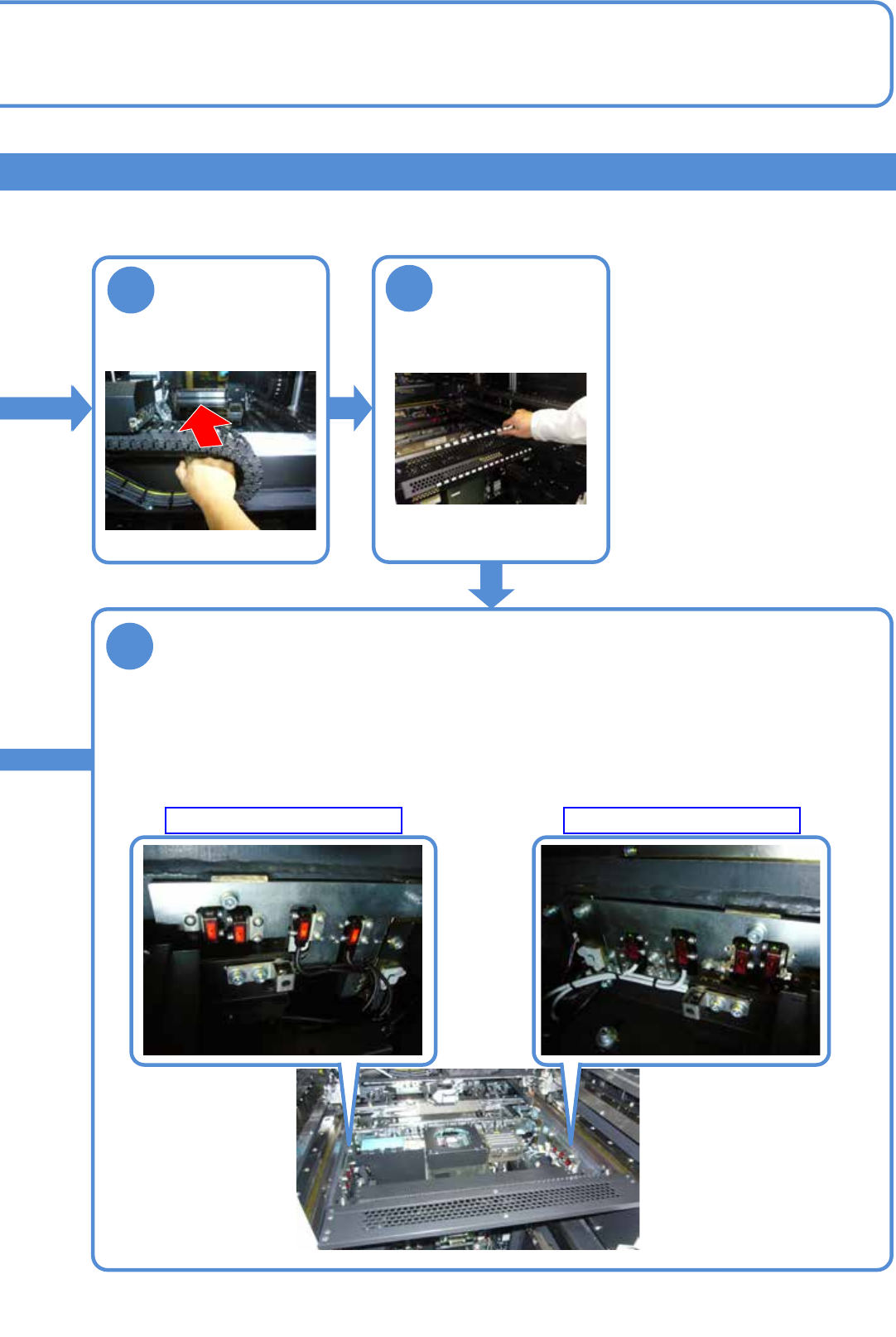

对编带浮起检测传感器部进行清扫
●编带浮起检测传感器 (合计 32个)
A基台: 前侧、后侧都是在投光侧、受光侧各有4个
B基台: 前侧、后侧都是在投光侧、受光侧各有4个
●请使用棉纱布。
编带浮起检测传感器 (受光侧)
将供料器工作台盖
倒向内侧。
4
把X轴往内推
5
编带浮起检测传感器 (投光侧)
●请使用棉纱布。
