ラボ 検 査 ： 高 精 度 分 析 を可 能 に す る 最 先 端 テ ク ノ ロジ ー 研究 開発におけ る エ レ ク ト ロ ニ ク ス部品の 検査 は さ ら に複 雑化 ・ 微細化さ れ て き て お り 、 幅広 い機能 と 最 先端技術が 要求さ れます 。 バ ッテ リ ー、 コネ ク タ 、 医 療 機 器など に実 装 さ れる 超 小型部品の検 査に は、 C T （ コ ン ピ ュ ータ断層検 査 ）が 不…
半導体の検査：
最小限の電圧で最大の分解能を実現
半導体デバイスは、多くの電子機器に実装される重要なコ
ンポーネントです。小型で高密度な半導体デバイスの検査
では、低出力／低kVで最大の画像分解能を実現しなりませ
ん。ボイド計 算（マル チエリアボイドなど ）には 、精 度と再 現
性に優 れ た検 査 ル ー チン が 必 須で す。
新しいCheetah EVO はプロフェッショナルな技術革新に
より、低電力および低kVで優れた検査結果を提供します。
高感度の検出器と線量低減
- 高感度な検出器の搭載により、線量を減らした検査が可
能になります
- オプションで被ばく線量低減キットを付属すると、フィル
ター・コリメーターを使用して、センシティブな電子部品へ
の被ばく線量率をさらに低減できます
- 24時間年中無休の運用で高速かつ長期的な安定性を実
現するために最適化された機器構成
- 耐放射線性に秀でた長寿命型X線検出器
高い詳細認識
- オペレーターは、統合されたイメージチェーンを通じて細
部の検出を可能にします
自動エラー検出
- X線システムソフトFGUIに標準装備されたエラー検出機能
（BGAバンプ検査、ボイド検査）
- プロインサイト対応（将来の個々のアルゴリズム開発と統
合の可能性）
追加された利点
- ボリュームグラフィックスと互換性あり
- 安定性の高い部品構成
アプリケーション
- ワイヤ検査
- 3D集積回路の接合部
- マイクロバンプ
- センサー
- MEMS ・ MOEMS
- TSV

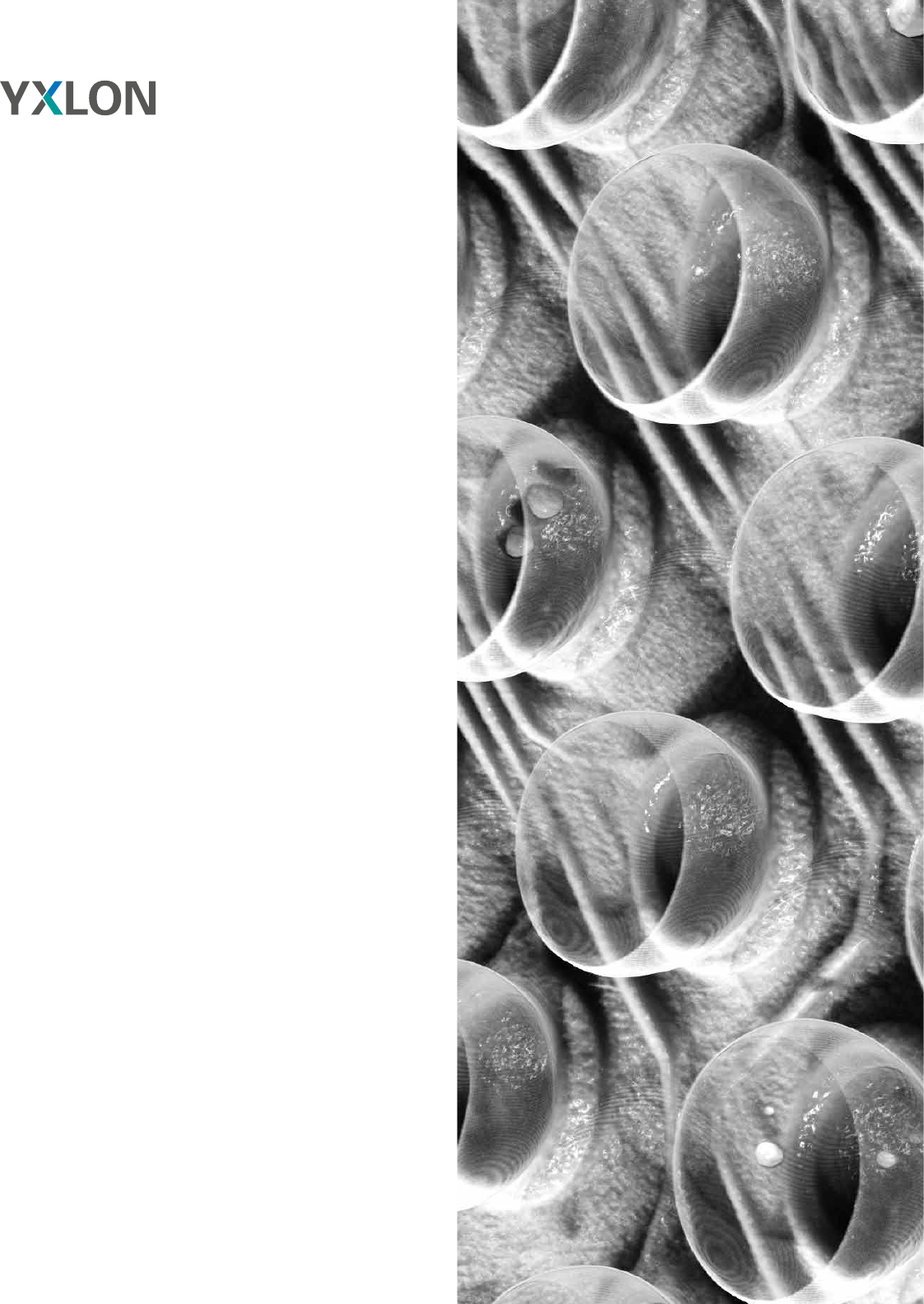

ラミノグラフィーによるB G Aとバンプの検 査 ラミノグラフィーによるB G A 内 部 ボイドの視 覚化
ラボ検査：
高精度分析を可能にする最先端テクノロジー
研究開発におけるエレクトロニクス部品の検査はさらに複
雑化・微細化されてきており、幅広い機能と最先端技術が
要求されます。バッテリー、コネクタ、医療機器などに実装
される超小型部品の検査には、CT（コンピュータ断層検
査 ）が 不 可 欠 で す 。
新しいCheetahEVOはプロフェッショナルな技術革新によ
り、究極のイメージ解像度と最高のCT再構成データを提供
します。
レ ベ ルアップした C Tイメー ジ
- 新しいX線検出器：ORYX1616は最高品質のCTボリュー
ムを可能に
- 優れたコントラスト対ノイズ比
- 高感度検出器搭載
YXLON FFCTソフトウェアによる視覚化
- ワークフローをFGUIユーザーインタフェース（X線装置の
シ ス テ ム ソ フ ト ）に 統 合
- 3DシネマティックレンダラーとTF（伝送関数）のプリセッ
トにより、リアルで鮮明な断層画像を表現可能に
- 複 雑 な 断 層 撮 影 ボリュームを、C T ボリュームと同 等 の クオ
リティで 表示
- アーチファクト抑制機能を搭載（BH Rビームハードニング
抑制、BH Cビームハードニング 補正、リングアーチファク
ト抑制、ノイズ抑制ボリュームなど）
- クリアで鮮明な画像で欠陥を検出
追加された利点
- ボリュームグラフィックスとの互換性あり
- 新しいX線検出器ORYX1616：
- CTのハイスピード取り込み
- 安定した検出器の温度管理による安定した画質
- 寿命に対する放射線の少影響（耐放射線性）
アプリケーション
- バッテリー
- コネクタ
- 識別が難しい各種エレクトロニクス部品
- 医療用素材
- 軍事／航空宇宙産業のエレクトロニクス部品
断線ワイヤのC T 検査
一歩進んだ簡単操作
ワンクリックの哲学
スピーディーかつ信頼性の高いX線検査で求められる高
度なマニプレーションをワンクリックで簡単操作：
- クリック＆センター
- フレームとズーム
- パワーDrive
- Zoom+テクノロジー
X線管の調整やソフトウェア補間を行わなくても、一定
の明るさ表示が可能です。どの操作もワンクリックで実
行できます。
BGA検査の拡張性
手動または自動グリッド検出を使用して、個々のボール
をクイック選択し、インデックスを付けることができま
す。ウィザードがワークフローを段階的にガイドし、正
確で再現性のある検査結果を提供してくれます。この機
能により複数のオペレーターが同じ検査ルーチンを実行
できます。
ADRインターフェースの拡張性
Cheetah EVOソフトウェアは、個々の検査要求に合わ
せて設定調整でき、オペレーターは独自の特定の分析方
法を自由に定義できます。これにはカスタマイズされた
アルゴリズムも含まれます。
eHDR検査
最高の製品品質を保証するためにeHDRフィルターはワ
ンクリックで複雑な構造を強調表示します。高度なソフ
トウェアと16ビットグレースケール値のおかげで、グレ
ースケールのわずかな色の変化も検出するため、欠陥を
見逃すことはありません。これにより以前は見えなかっ
た不具合を簡単に確認できます。
マルチエリアボイド計算 (MAVC)
近年のハンダ付け方法はますます複雑になっています。
QFNおよびその他のボトムターミネーションデバイスは
X線にのみ検査が可能になります。ハンダ接合部の欠陥
や欠落、およびボイド領域が確実に検出され、MAVCは
複雑なハンダ設計のボイドの分析に役立ちます。調整し
なければならないパラメータは4つしかないため、セッ
トアップは迅速、簡単、そして費用効果が上がります。
検査結果は一貫性があり、再現性があり、正確です。
B G A 内 部 のボイド
