1 Nachrüstanleitung SOKO Zusätzliche Start-Stop-Taste SIPLACE HF-Serie SOKO
Ausgabe 08/2005
16
: Schrauben Sie das linke Konsolenblech wie vorher beschrieben wieder fest.
Achten Sie darauf, daß die Abdeckhaube gleich mit eingebaut wird, da ein späterer Einbau
nicht mehr möglich ist.
: Führen Sie die Leitungen des linken Konsolenblechs durch die Öffnung in den Bereich des
Main Distributors.
1
1
: Befestigen Sie den Schutzleiter wieder am Konsolenblech.
1
1
1
Durchführung für Leitungen
SOKO 1 Nachrüstanleitung SOKO Zusätzliche Start-Stop-Taste SIPLACE HF-Serie
Ausgabe 08/2005
17

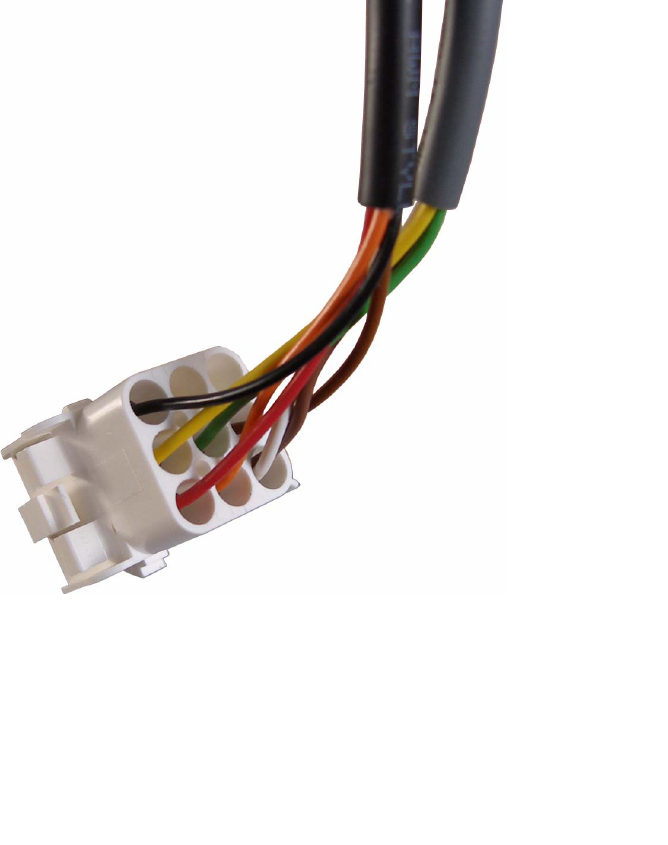

: Stecken Sie die einzelnen Leitungen in den Mate-N-Lok-Stecker.
Die Nummern für die Belegung finden Sie auf der Steckeroberseite.
1
1
1
1
1
1
1
1
1
1
1
Pin 1 weiß / dunkelbraun Pin 6 gelb
Pin 2 orange Pin 7 nicht belegt
Pin 3 rot Pin 8 nicht belegt
Pin 4 hellbraun Pin 9 schwarz
Pin 5 hellgrün
1 Nachrüstanleitung SOKO Zusätzliche Start-Stop-Taste SIPLACE HF-Serie SOKO
Ausgabe 08/2005
18
: Verbinden Sie die Stecker X62 mit X62 und X222 mit X222.
1
1
: Montieren Sie wieder den Haubenschalter im inneren des Konsolenblechs und justieren Sie
die Schmersal-Schalter, um eine leichtgängige Haubenschließung zu gewährleisten.
: Montieren Sie die Transporthalterung.
: Schrauben Sie den Eingreifschutz wieder fest.
1
1
1
1
1
1
1
1
1
Stecker X62
Stecker X222
