Zusätzliche Start-Stop Taste HF.pdf - 第9页
SOKO 1 Nachrüstanleitung SOKO Zusätzli che Start-Stop-Taste SIPLACE HF-Serie Ausgabe 08/2005 9 : Entferne n Sie den Eingreifschutz, indem Sie die vier Schrauben inne rhalb des Ausgabeba n- des öf fnen. 1 1 1 1 1 1 1 1 1 …
1 Nachrüstanleitung SOKO Zusätzliche Start-Stop-Taste SIPLACE HF-Serie SOKO
Ausgabe 08/2005
8

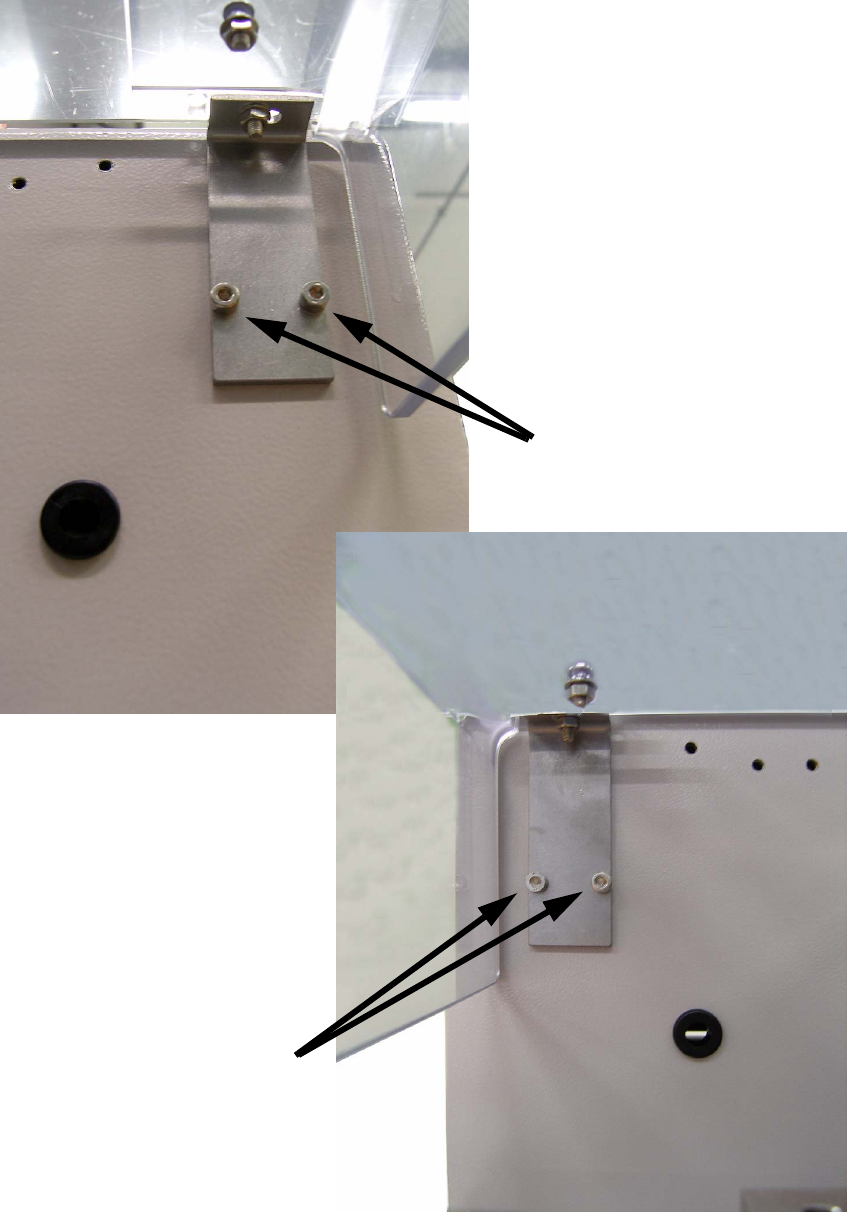

: Öffnen Sie die Abdeckung und entfernen Sie die beiden Haltewinkel.
1
2 Schrauben Haltewinkel rechts
2 Schrauben Haltewinkel links
SOKO 1 Nachrüstanleitung SOKO Zusätzliche Start-Stop-Taste SIPLACE HF-Serie
Ausgabe 08/2005
9
: Entfernen Sie den Eingreifschutz, indem Sie die vier Schrauben innerhalb des Ausgabeban-
des öffnen.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2 Schrauben
2 Schrauben
1 Nachrüstanleitung SOKO Zusätzliche Start-Stop-Taste SIPLACE HF-Serie SOKO
Ausgabe 08/2005
10
: Schrauben Sie die Transporthalterungen vom linken Konsolenblech ab.
1
1
1
1
1
1
1
1
1
1
1
2 Schrauben
