PTS-JIGFIFEEDER-10.pdf - 第16页

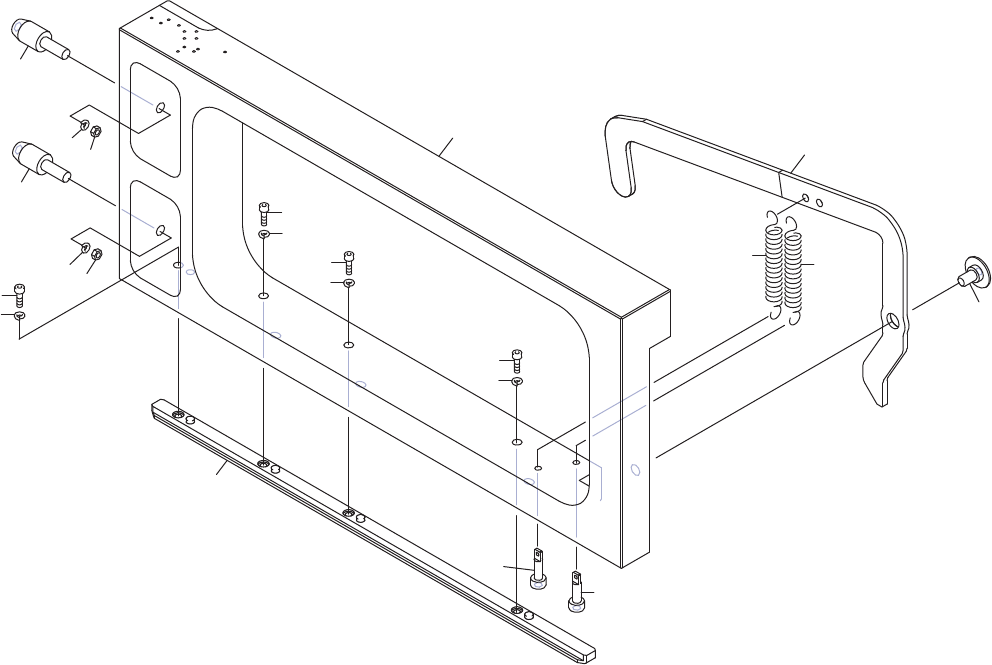

1 3 4 2 5 6 7 8 9 9 10 10 11 12 13 11 12 13 5 6 5 6 ࢤ࣮ࢪࠉ࣐ࢫࢱ GAUGE, MASTER AA6EX07 1 6 P TS - J I G FI FE E D E R - 1 0
GAUGE, MASTER
ゲージ マスタ
AA87610
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM16834 1 BODY
本体
2 AA93204 1 GUIDE
ガイド
3 H5263A 3 BOLT, HEX SOCKET
ボルト 六角穴
M03X018
4 W1021A 3 WASHER, LOCK
ワッシャ スプリング
3M/M
5 H5276A 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X010
6 W1021A 1 WASHER, LOCK
ワッシャ スプリング
3M/M
7 PM16896 2 PIN, LOCATING
ピン 位置決め
8 N10796 2 NUT, HEX
ナット 六角
M04(3ｶｸﾛ)
9 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M
10 PM16861 2 HOOK
フック
11 S32599 2 SPRING
スプリング
AWU6-35
12 PM16845 1 LEVER
レバー
13 PM92091 1 PIN
ピン
15
PTS- J I GFI FEEDER- 10
1
3
4
2
5
6
7
8
9
9
10
10
11
12
13
11
12
13
5
6
5
6
ࢤ࣮ࢪࠉ࣐ࢫࢱ
GAUGE, MASTER
AA6EX07
16
PTS- J I GFI FEEDER- 10
GAUGE, MASTER
ゲージ マスタ
AA6EX07
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM070H4 1 BODY
本体
2 AA93204 1 GUIDE
ガイド
3 H5276A 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X010
4 W1021A 1 WASHER, LOCK
ワッシャ スプリング
3M/M
5 H5263A 3 BOLT, HEX SOCKET
ボルト 六角穴
M03X018
6 W1021A 3 WASHER, LOCK
ワッシャ スプリング
3M/M
7 PM070K3 1 LEVER
レバー
8 PM92091 1 PIN
ピン
9 PM16861 2 HOOK
フック
10 S32599 2 SPRING
スプリング
AWU6-35
11 PM16896 2 PIN, LOCATING
ピン 位置決め
12 N10796 2 NUT, HEX
ナット 六角
M04(3ｶｸﾛ)
13 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M
17
PTS- J I GFI FEEDER- 10
