3 技术信息 3.2 电气原理图 12 独立手册 SMART STENCIL 07/2019
3 技术信息
3.2 电气原理图
独立手册 SMART STENCIL 07/2019 11

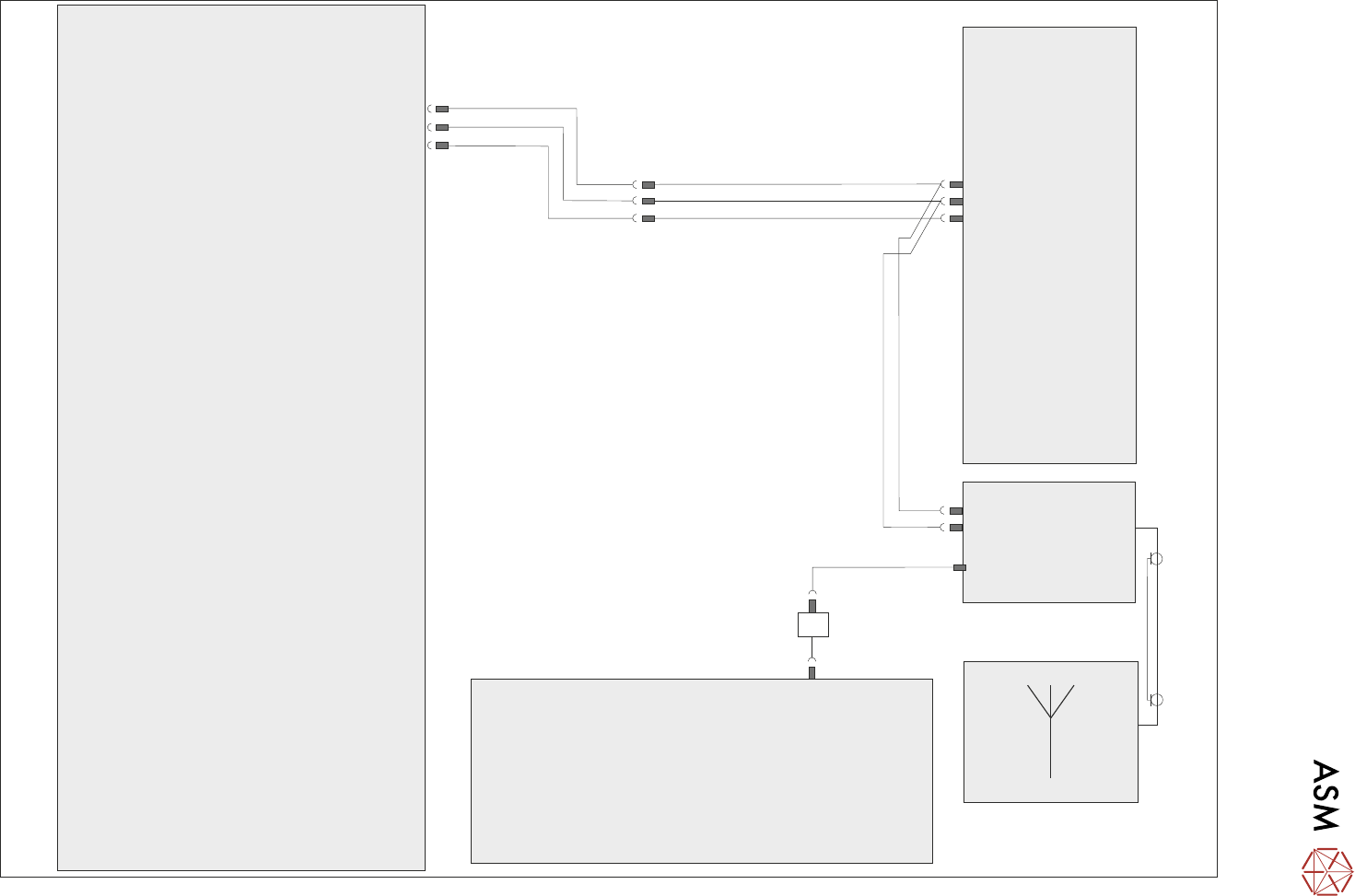

3.2 电气原理图
Print Carriage I/O
Node 3
SK1
N3SK1
N3SK1 N3PL1A
Node
Power
Power Distribution PCB
M37SK05
Reader Module
Module Power
Machine PC
USB
Antenna
RS232
RS232 - USB Converter
24V
24V
0V
0V
3 技术信息
3.2 电气原理图
12 独立手册 SMART STENCIL 07/2019
4 设置与操作
4.1 启用智能模板设备
独立手册 SMART STENCIL 07/2019 13
4 设置与操作
4.1 启用智能模板设备
要启用智能模板设备，需要：
1. 选择
加载屏幕（Load Screen）
。
2. 打开打印头盖。
3. 插入一块智能模板。
4. 关闭打印头盖。
5. 按下
系统（System）按钮
。
6. 选择
加载屏幕（Load Screen）
。
7. 选择
维护（Maintenance）
。
8. 选择
机器设置（Machine Setup）
。

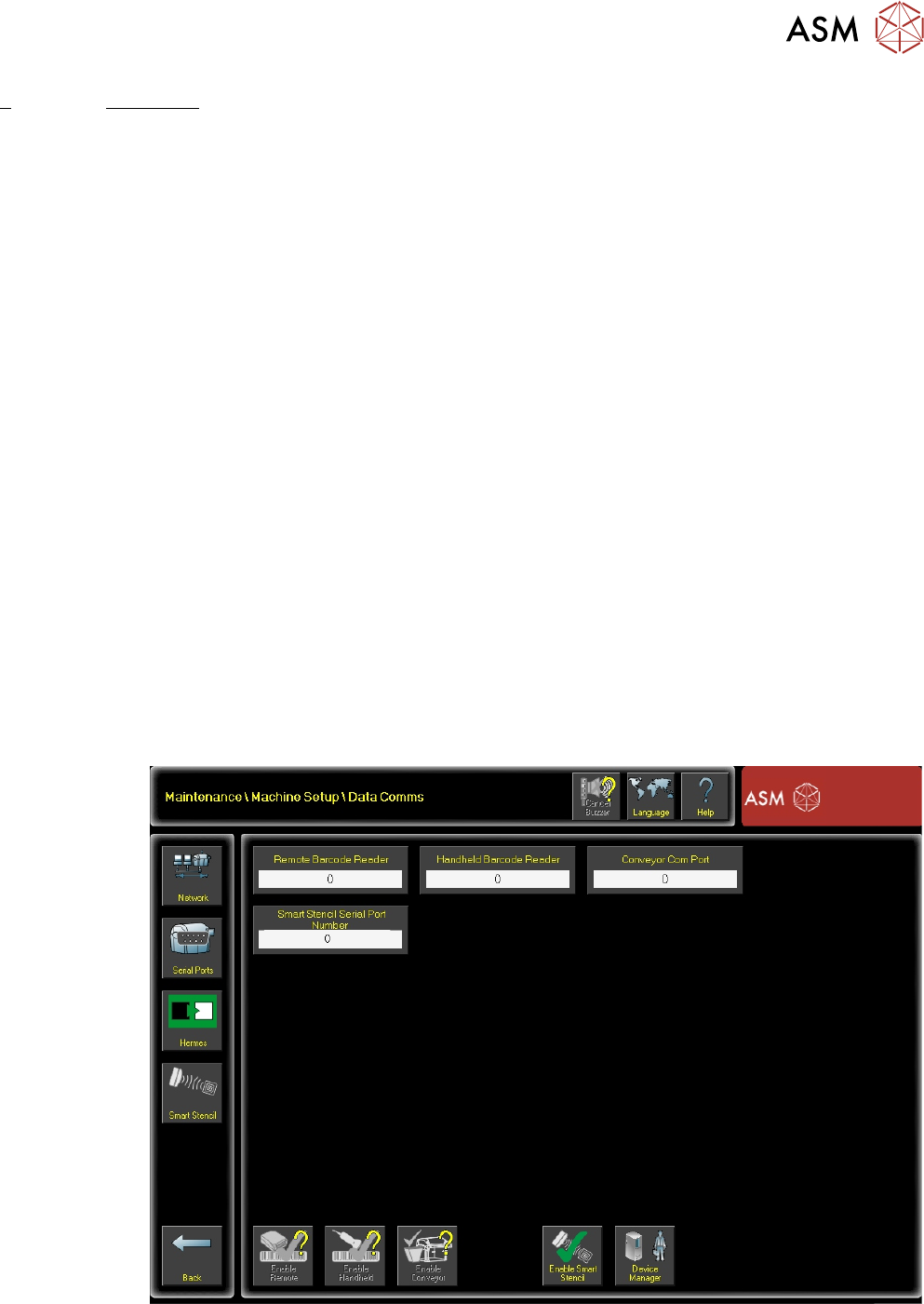

9. 选择
数据通讯（Data Comms）
。
10. 选择
串行端口（Serial Ports）
。
11. 选择
设备管理器（Device Manager）
。
12. 在“设备管理器”窗口中，找到“端口”（COM＆amp; LPT）条目，找到智能模板模块所连接的
COM 端口，并记下该编号。
13. 触摸“设备管理器”窗口右上角的十字，将其关闭并返回打印机软件。
14. 选择
智能模板串行端口号（Smart Stencil Serial Port Number）
。
15. 设置通讯端口号。
16. 选择
接受（Accept）
。
17. 选择
启用智能模板（Enable Smart Stencil）
。
