3.1 概述

智能模板用于跟踪模板的使用，以避免印刷缺陷。它监视并记录模板上的寿命行程计数，确保在达

到停止阈值时终止模板使用。智能模板首先会警告模板已接近其使用寿命的终点，然后在达到停止

阈值后停止机器打印。

注意

智能模板并不否定在使用之前、期间或之后检查模板的必要性。

在任何情况下，都不得将压缩空气直接施加到RFID标签上。

建议每100次清洗后检查一次RFID标签在模板上的粘合力。如果粘合剂显示出标签降解的证

据，则建议采取补救措施

模板寿命（由模板制造商和/或用户详细说明的预先安排的图形）通过连接到每个智能模板的 RFID

标签设置。标签包含诸如停止阈值，警告阈值，笔画计数和重新排序信息之类的信息，例如图像名

称，例如 DEK08。标签中包含的信息细分将在本手册后面详述。装有打印机的 RFID 读写器读取并

显示模板信息。软件在交替压力冲程（包括捏合）上写入标签。

在印刷车前的视角

1 支架和盖板组件 3 PCB 读卡器模块（安装在第1项内）

2 天线

车载设备包括 RFID 天线和与打印机软件协同工作的读取器模块。天线安装在打印托架的前部。读取

器模块安装在盖子外壳内的天线上方。

3 技术信息

3.1 概述

10 独立手册 SMART STENCIL 07/2019

启用 Smart Stencil 并安装智能模板后，读取器模块会发出能量场，为模板上的无源标签供电并读取

它。该软件可以访问标签上包含的以下信息：

●

图像名称；为模板上的图像指定的字母数字名称

●

停止阈值；在模板上执行的最大完整压力冲程数，如超过该数量，则打印结束

●

警告阈值；设置限制，触发模板接近停止阈值的警告。操作员有机会更换模板或继续，具体取

决于剩余的打印运行

●

形成计数；行程信息，允许操作，使模具的剩余寿命的估计通报，结合停止和警告阈值

●

制造商；模板的制造商

●

标签 ID；标签/模板的字母数字标识符

●

生产日期；模板制造的日期

DEK-08

Tag ID

987654321

Image Name

Stroke Count Warning Threshold

Stop Threshold

Manufacture Date

Manufacturer

ASM16288

10285

40000

60000

02/02/2019

ASM

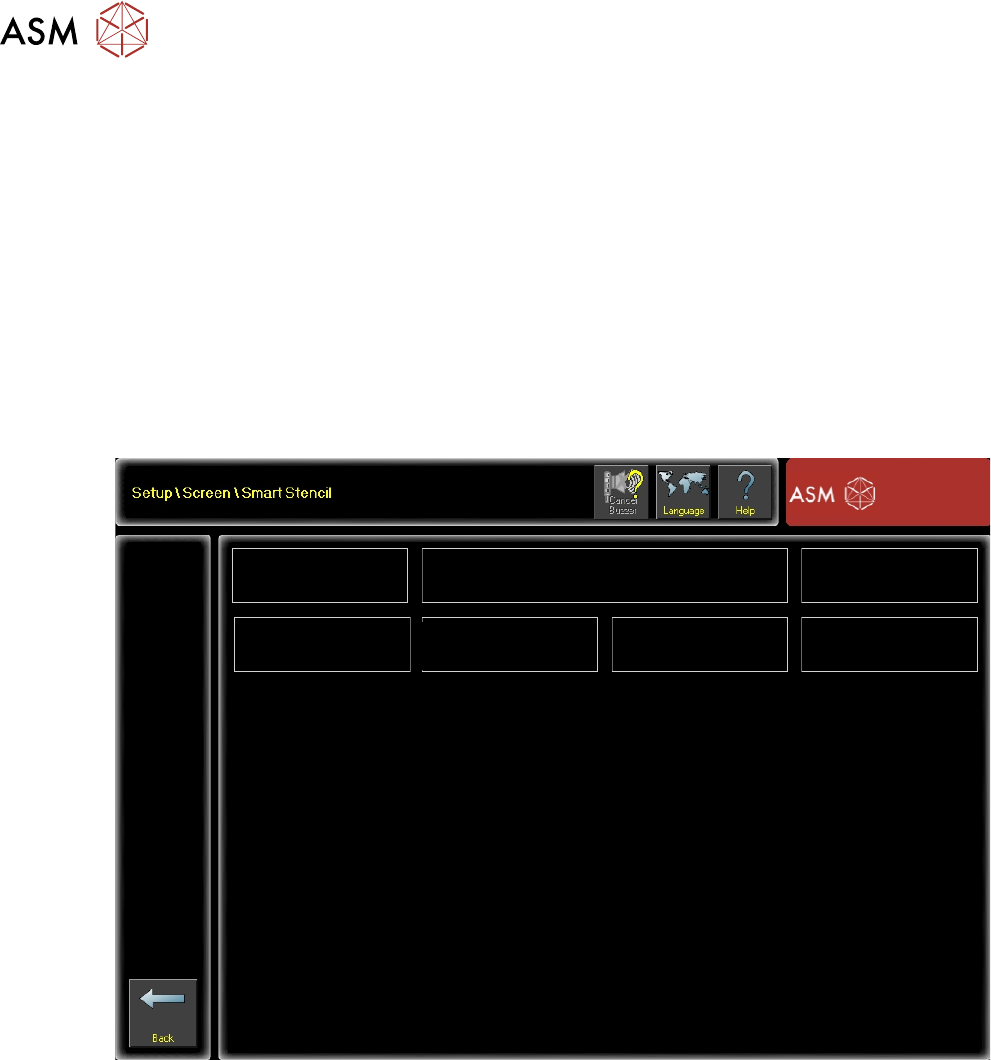

启用 Smart Stencil 并加载智能模板后，将显示标签信息

产品设置（Product Setup）\屏幕

（Screen）\智能模板（Smart Stencil）

。仅在打印机未打印时显示。该图显示了从标签读取的一些

典型信息。
