ヤマハ発動機株式会社 IM 事業部 マウンター技術部 ソフト開発グループ MDOC-SOFT50137 1/6 割 割 割 割り り り り 基板単位 基板単位 基板単位 基板単位 の の の の基板 毎搭載点部 品履歴出力機 能説明書 基板毎搭載点 部品履歴出 力機能説明書 基板毎搭載点 部品履歴出 力機能説明書 基板毎搭載点 部品履歴出 力機能説明書 目次 目次 目次 目次 割り…
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50137
1/6
割
割割
割り
りり
り基板単位
基板単位基板単位
基板単位の
のの
の基板毎搭載点部品履歴出力機能説明書
基板毎搭載点部品履歴出力機能説明書基板毎搭載点部品履歴出力機能説明書
基板毎搭載点部品履歴出力機能説明書
目次
目次目次
目次
割り基板単位の基板毎搭載点部品履歴出力 ................................................................................................................ 1
1. はじめに .................................................................................................................................................................................... 2
2. 概要............................................................................................................................................................................................. 2
3. 設定............................................................................................................................................................................................. 3
4. 使用方法................................................................................................................................................................................... 4
5. 制限事項................................................................................................................................................................................... 6
改版 バージョン 章番号 改訂内容
00 V3.27STDR1.000 全章 新規作成
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50137
2/6
1
11
1.
..
. はじめに
はじめにはじめに
はじめに
本機能の対象機種、対象バージョンは以下の通りです。
本機能の対象機種、対象バージョン
対象機種・ソフトウェア名 対応バージョン 備考
YS シリーズマウンタ、YG300、YG12 シ
リーズマウンタ
VGOSV3.27STDR1.000 以降
2.
2.2.
2. 概要
概要概要
概要
「OP005: トレーサ出力」 有効時、基板毎搭載点部品履歴を、割り基板単位での出力ができるよう
になりました。 （既存の出力単位は、搬出される基板単位でした）
これにより、 T-Tool から、割り基板単位での履歴情報の検索が可能となります。
割り基板単位で履歴情報を検索する場合、検索条件 「QR コード」 に割り基板の ID を設定してく
ださい。割り基板の ID は、「基板毎に貼られたラベルの基板 ID+ ブロック番号」となります。
(既存の搬出基板単位の場合は、「基板毎に貼られたラベルの基板 ID」 のみ指定します)

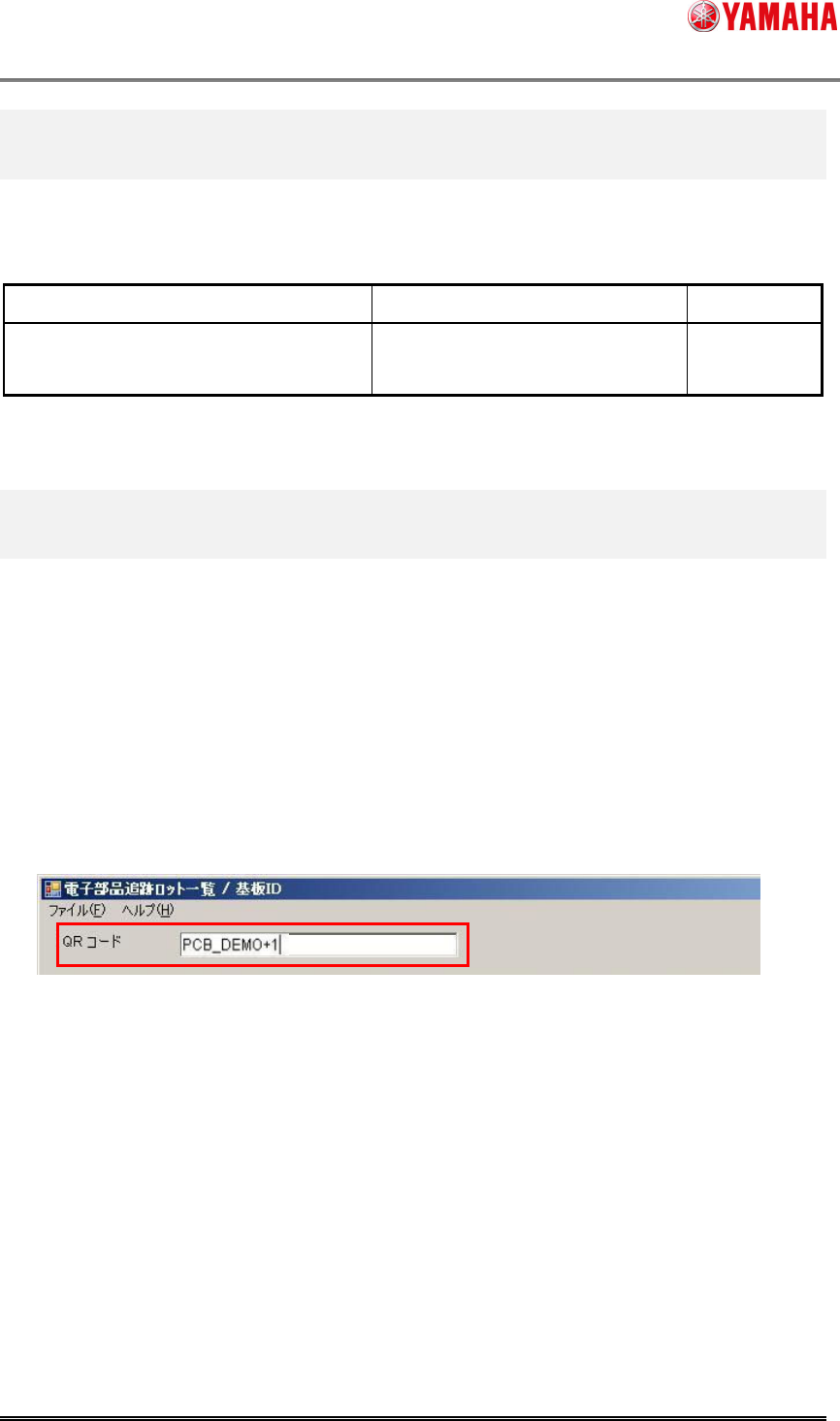

検索画面： 電子部品追跡ロット一覧 / 基板 ID
基板毎搭載点部品履歴の出力単位は、マシン設定から指定します。詳細は 『3.設定』 を参照くだ
さい。 「割り基板単位での出力」 と、従来の 「搬送基板単位の出力」 のどちらかが選択可能で
す。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50137
3/6
3.
3.3.
3. 設定
設定設定
設定

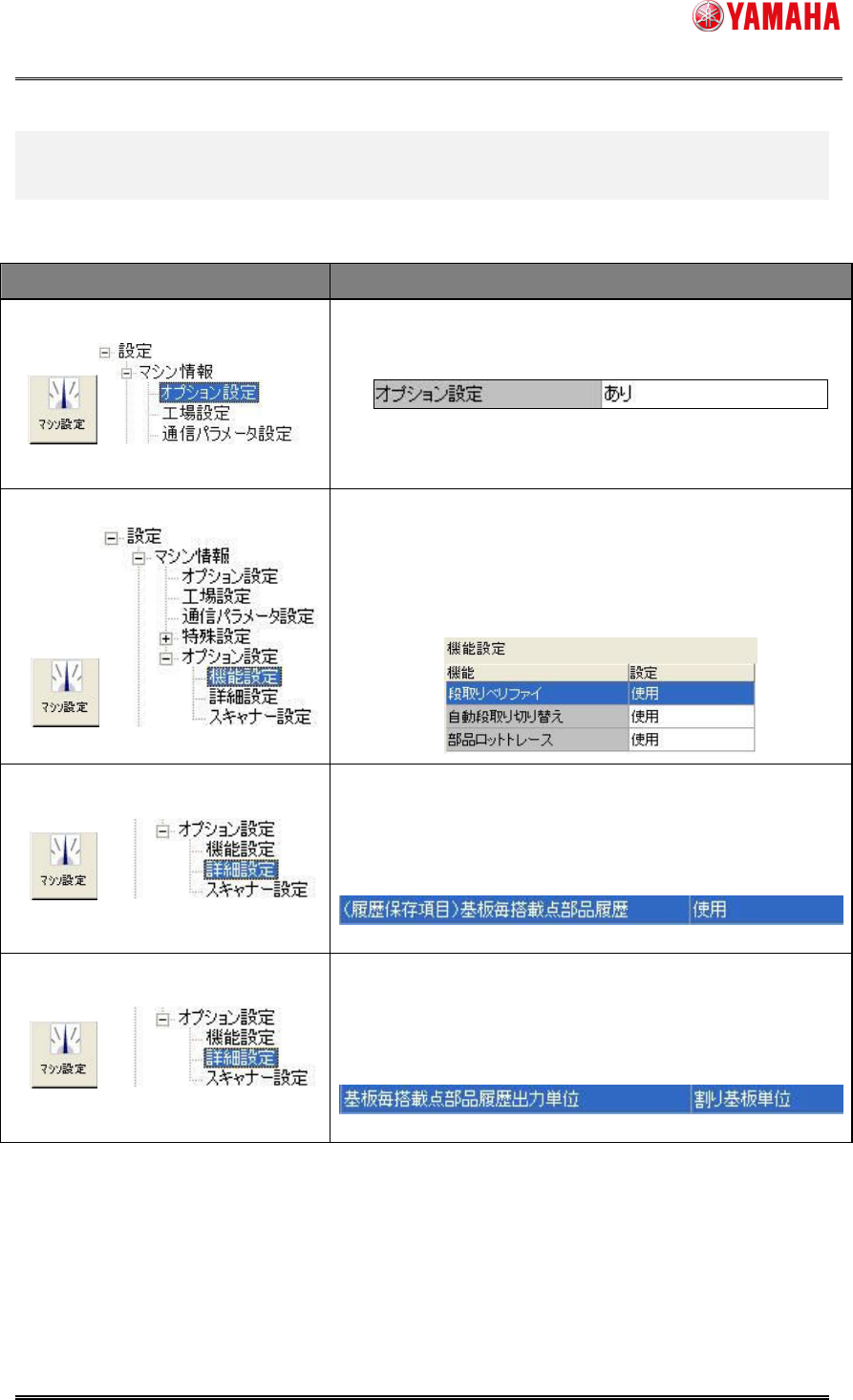

使用時にマウンタで設定する必要のある項目です。
メニュー 編集項目
「オプション設定」を”あり” に設定します。
以下の項目を 「使用」 に設定します。
[段取りベリファイ]
[自動段取り切り替え]
[部品ロットトレース]
部品ロットトレース 機能の
[（履歴保存項目）基板毎搭載点部品履歴] を
「使用」 に設定します。
部品ロットトレース機能の
[基板毎部品搭載点履歴出力単位] を
「割り基板単位」 に設定します。
