ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50121
9/11
◆
◆◆
◆結果
結果結果
結果
ノズルバフィングチェックの実行結果を表示します。(表 4.2.4 参照)
また、グリッドを選択することで画面右側に対処方法の詳細を表示することが可能です。
なお、ノズルが装着されていないヘッドに対してノズルバフィング異常検出を実行した場合も、異
常となります。
表
表表
表
4.2.4
4.2.44.2.4
4.2.4 ノズルバフィングチェック
ノズルバフィングチェックノズルバフィングチェック
ノズルバフィングチェック実行結果一覧
実行結果一覧実行結果一覧
実行結果一覧
結 果 詳 細
正常 ノズルバフィングに異常はありませんでした
軽度異常
ノズルバフィングに軽微な抵抗があります。
ノズルのメンテナンスを実施し、バフィング動作がスムーズであることを確認して下
さい。
正常なノズルでも以下の設定項目に誤りがある、または実際のノズルと異なる設
定になっている場合、本エラーが発生します。
(1)バフィング異常検出スペックの高さ設定
(2)ノズルデータのノズル長設定
中度異常
ノズルバフィングにひっかかりがある、もしくはノズルが詰まっています。
ノズルのメンテナンスを実施して下さい。
ノズルバフィングが正常に戻らない場合は、予備品ノズルへの交換をお勧めしま
す。
正常なノズルでも以下の設定項目に誤りがある、または実際のノズルと異なる設
定の場合、本エラーが発生します。
(1)バフィング異常検出スペックの高さ設定
(2)ノズルデータのノズル長が実際と異なる
(3)ノズルデータのバフィング設定が「あり」 だけど、実際はバフィングなしノズル
重度異常
ノズルバフィングが動作しない、もしくは非常に重くなっています。
すぐにノズルの使用を停止し、ノズルのメンテナンスを実施して下さい。
ノズルバフィングが正常に戻らない場合は、予備品ノズルへ交換して下さい。
正常なノズルでも以下の設定項目に誤りがある、または実際のノズルと異なる設
定の場合、本エラーが発生します。
(1)バフィング異常検出スペックの高さ設定
(2)ノズルデータのノズル長が実際と異なる
(3)ノズルデータのバフィング設定が「あり」 だけど、実際はバフィングなしノズル
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50121
10/11

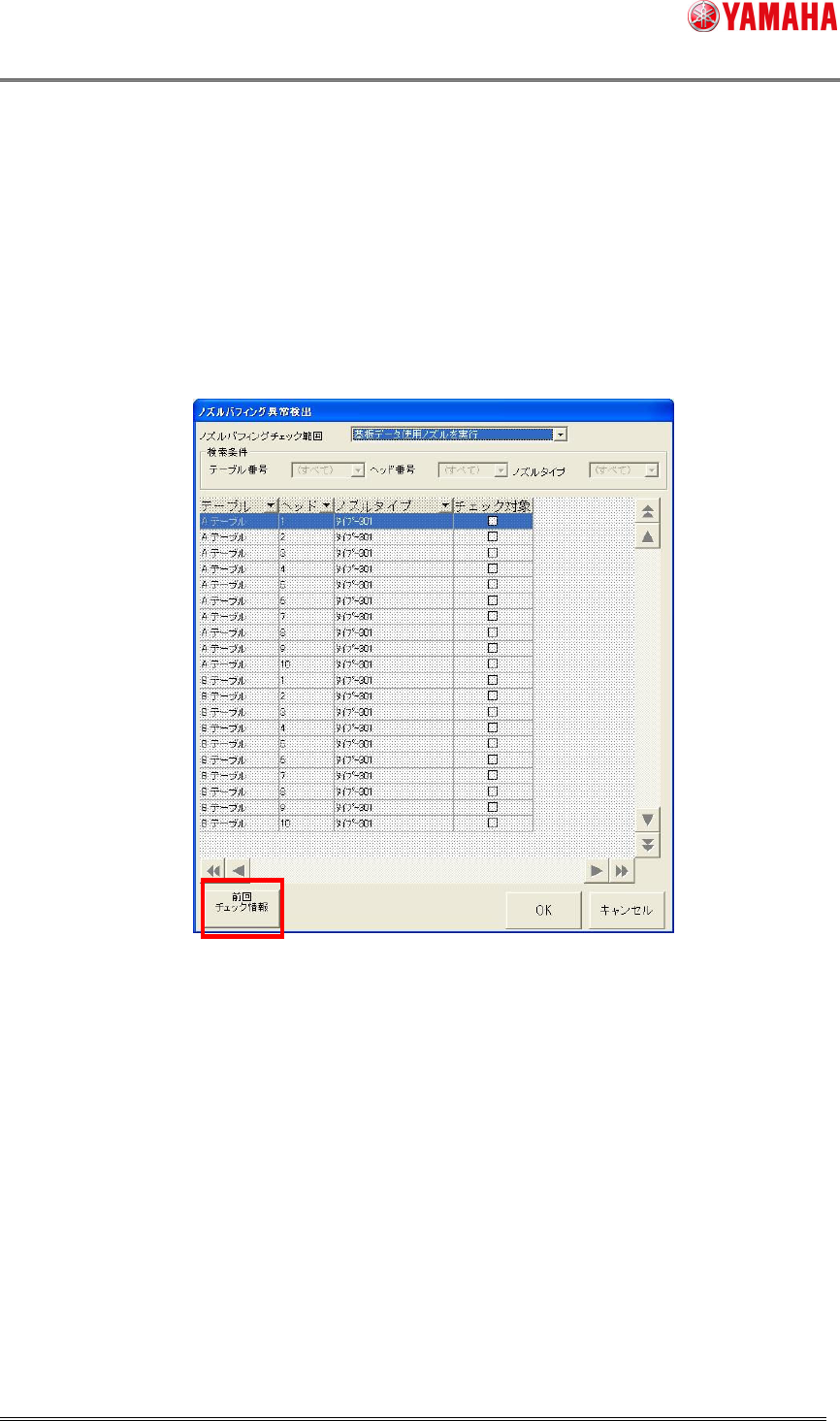

ノズルバフィングチェックが終了（中断や実行中にエラーとなった場合を除く）すると、[装置]–[ヘッド]–
[バフィング異常検出]-[ノズルバフィング異常検出]–[前回チェック情報] ボタンが有効になります。
このボタンを押すと、ノズルバフィング異常検出結果ダイアログを再度表示することができます。(図
4.2.5 参照)
これにより、誤って閉じてしまったノズルバフィング異常検出結果ダイアログを再表示したり、直前の実
行結果を再度確認したりすることができます。(図 4.2.3 参照)
[前回チェック情報] ボタンは ノズルバフィングチェックを中断終了したり、[電源 OFF] したりすると無
効になります。
図
図図
図
4.2.5
4.2.54.2.5
4.2.5 前回
前回前回
前回チェック
チェックチェック
チェック情報
情報情報
情報ボタン
ボタンボタン
ボタン
なお、「すべて実行」にてノズルバフィング異常検出を実行する場合、[VmSpec]-[マシンデータ]-[ヘ
ッド]-[ヘッドオフセット] の [ヘッド種類] で、「手動ノズル交換」 および 「固定ノズル」 に設定されて
いるヘッドについては、実行結果を得ることはできません。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50121
11/11

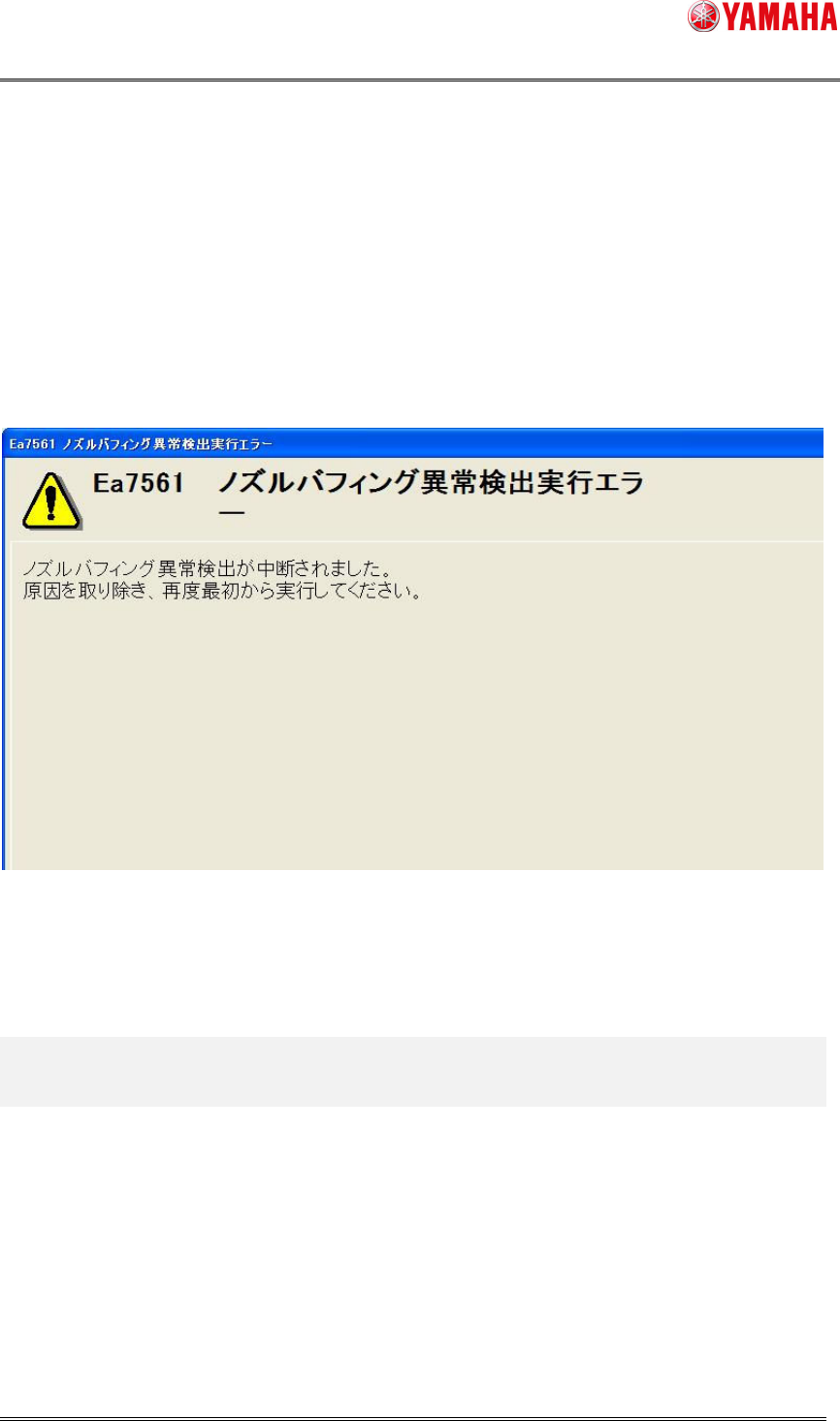

ノズルバフィング異常検出実行中に、以下のような原因でノズルバフィング異常検出が中断した場合、
エラーメッセージを表示します。(図 4.2.6 参照)
・ノズルチェンジでエラーが発生した場合
・非常停止ボタンが押された場合
・インターロックが発生した場合
・サーボエラーが発生した場合
図
図図
図
4.2.6
4.2.64.2.6
4.2.6 前回
前回前回
前回チェック
チェックチェック
チェック情報
情報情報
情報ボタン
ボタンボタン
ボタン
5.
5.5.
5.
制限事項
制限事項制限事項
制限事項
・本機能は、ノズル清掃ブローユニットを搭載したマシンでのみ実行することができます。
・本機能は、[VmSpec] - [マシン情報] - [工場設定] の [ノズル清掃ブローユニット] が 「あり」 の場
合のみ実行することができます。
・シャフトバフィング機構を持たないヘッドのみ、本機能にてノズルのバフィング状態をチェックすること
ができます。
