ヤマハ発動機株式会社 IM 事業部 マウンター技術部 ソフト開発グループ MDOC-SOFT50121 7/11 4.2 4.2 4.2 4.2 実行結果 実行結果 実行結果 実行結果 の の の の確 認 確認 確認 確認 ノズル バフ ィングに異常 が見つか らなかった場合 ノズルバフィン グチェック正常 終了のメッセージを表 示しま す。(図 2.1 参照) この場合、チ ェックし…
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50121
6/11
図
図図
図
4.1.3
4.1.34.1.3
4.1.3 ノズルバフィングチェック
ノズルバフィングチェックノズルバフィングチェック
ノズルバフィングチェック実行確認
実行確認実行確認
実行確認

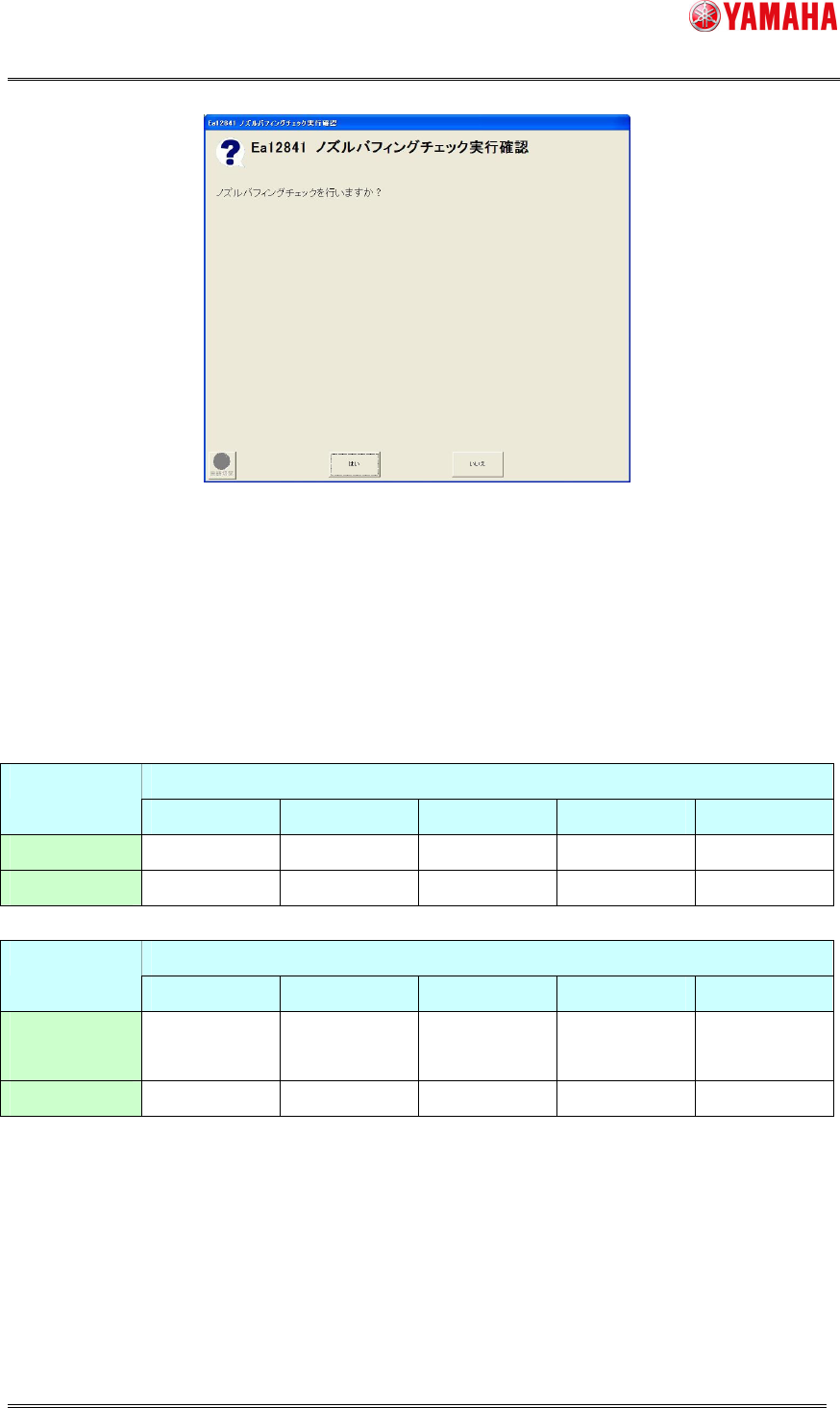

[はい] をクリックすると、選択したノズルのバフィングチェックを実行します。
※ [設定]-[マシンデータ]-[ヘッド]-[ヘッドオフセット] の [ヘッド種類] によるノズル
バフィングチェックの実行可否は以下表の通りです。
■ノズルステーションあり（*1）
ヘッドの種類
なし
手動ノズル交換 自動ノズル交換
固定ノズル
ディスペンスノズル
全て実行 × × ○ × ×
選択して実行 × ○ ○ ○ ×
■ノズルステーションなし（*2）
ヘッドの種類
なし
手動ノズル交換 自動ノズル交換
固定ノズル
ディスペンスノズル
基板データ使用
ノズルを実行
× ○ × ○ ×
選択して実行 × ○ × ○ ×
（*1）ノズルステーションありとは、[設定]-[マシン情報]-[工場設定] の [ノズルステーション] に「あ
り」または、「A テーブルあり」、「B テーブルあり」、「両テーブルあり」のいずれかが設定されている状態
を示します。
（*2）ノズルステーションなしとは、[設定]-[マシン情報]- [工場設定] の [ノズルステーション] に「な
し」が設定されている状態を示します。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50121
7/11
4.2
4.24.2
4.2
実行結果
実行結果実行結果
実行結果の
のの
の確認
確認確認
確認
ノズルバフィングに異常が見つからなかった場合

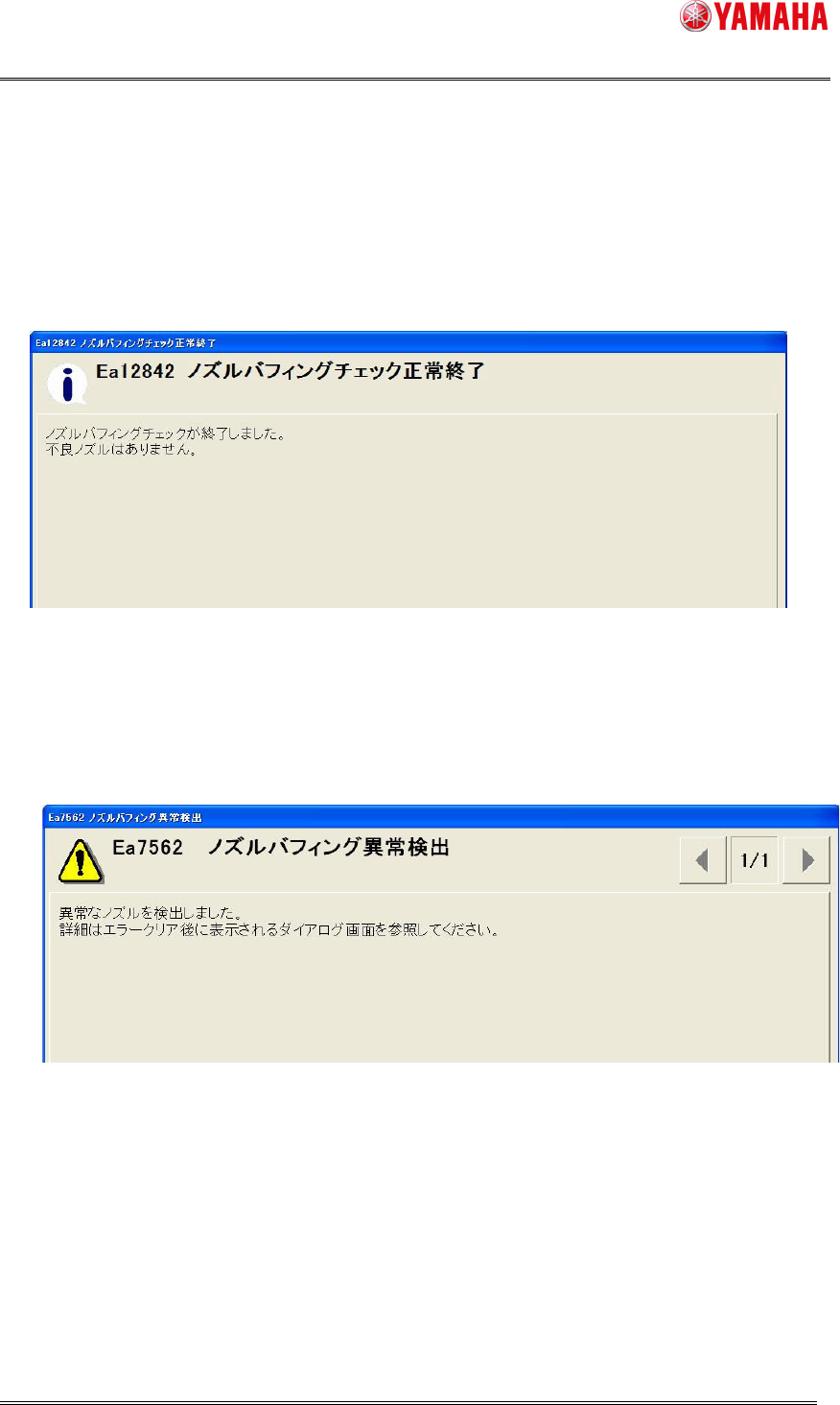

ノズルバフィングチェック正常終了のメッセージを表示します。(図 2.1 参照)
この場合、チェックした全てのノズルに異常はありません。
図
図図
図
4.2.1
4.2.14.2.1
4.2.1 ノズルバフィングチェック
ノズルバフィングチェックノズルバフィングチェック
ノズルバフィングチェック正常終了
正常終了正常終了
正常終了
ノズルバフィングに異常が見つかった場合
ノズルバフィング異常検出のメッセージを表示します。(図 4.2.2 参照)
図
図図
図
4
44
4.
..
.2.2
2.22.2
2.2 ノズルバフィング
ノズルバフィングノズルバフィング
ノズルバフィング異常検出
異常検出異常検出
異常検出
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50121
8/11
ここでエラークリアボタンをクリックすると、ノズルバフィング異常検出結果ダイアログを表示します。
(図 4.2.3 参照)
図
図図
図
4.2.3
4.2.34.2.3
4.2.3 ノズルバフィング
ノズルバフィングノズルバフィング
ノズルバフィング異常検出結果
異常検出結果異常検出結果
異常検出結果ダイアログ
ダイアログダイアログ
ダイアログ

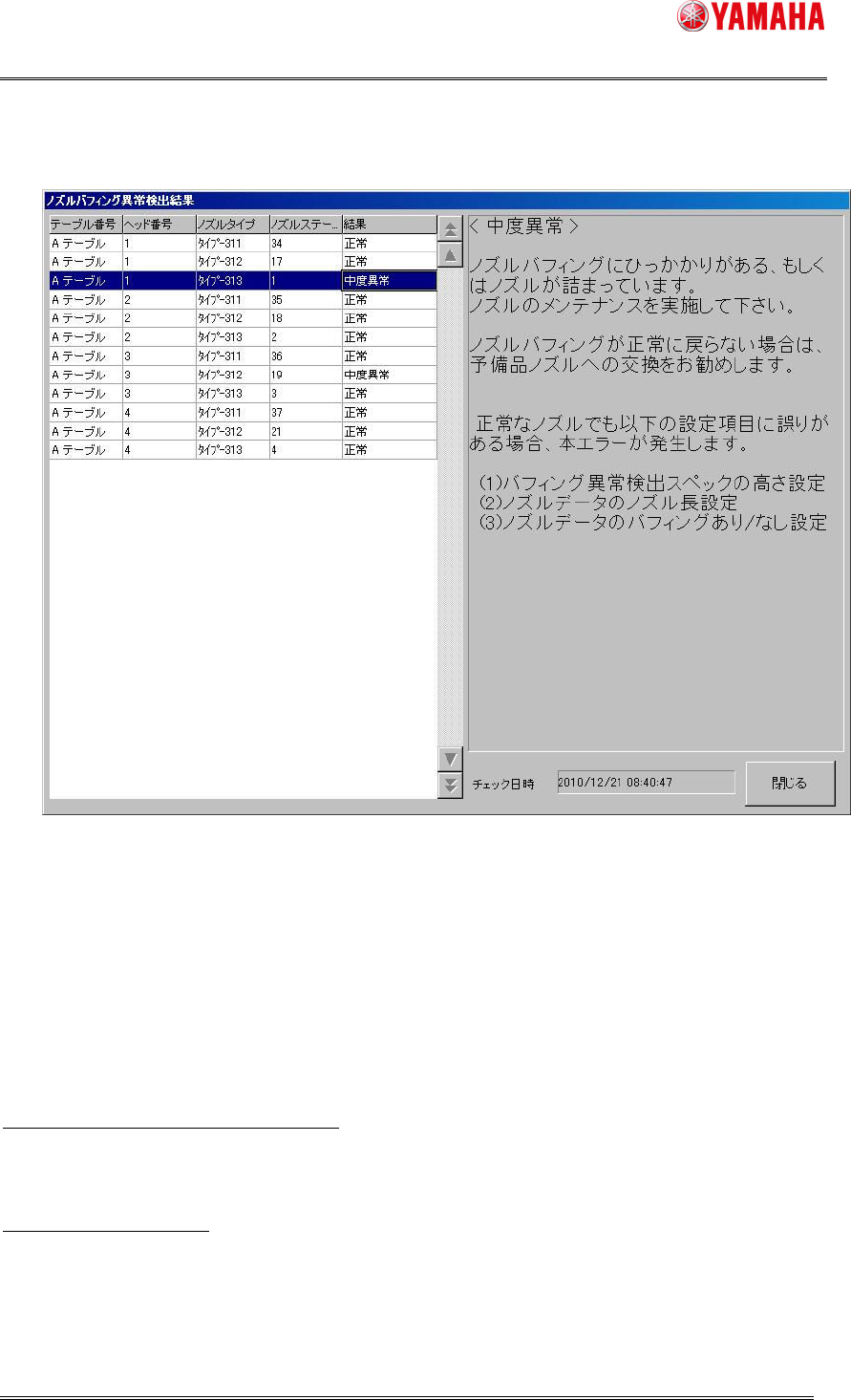

この画面では、ノズルバフィングチェックを実行したノズルごとの実行結果を確認することができま
す。
また、このダイアログを表示している間はノズルステーションシャッターが開く為、このままノズル
の状態確認や交換を行うことができます。
各表示項目の内容は以下の通りです。
◆
◆◆
◆テーブル
テーブルテーブル
テーブル番号
番号番号
番号、
、、
、ヘッド
ヘッドヘッド
ヘッド番号
番号番号
番号、
、、
、ノズルタイプ
ノズルタイプノズルタイプ
ノズルタイプ
ノズルバフィングチェックを実行した全てのノズルのテーブル番号、ヘッド番号、ノズルタイプを表
示します。
◆
◆◆
◆ノズルステーション
ノズルステーションノズルステーション
ノズルステーション番号
番号番号
番号
テーブル番号、ヘッド番号、ノズルタイプに対応したノズルステーション番号を表示します。手動ノ
ズル・固定ノズルの場合は常に 0 を表示します。
