[3]教示
[ 料盘拉钩拉出 ] 按钮
通过教示料盘拉钩棘爪部分设定的标记位置，对每个装置的料盘拉钩
拉出动作补正值进行教示。
Note
另外需要料盘拉钩拉出教示销。
[ 次段教示 ] 按钮
进行多段供料器托盘的次段教示。
请将多段供料器安装到主机装置后，选择次段教示。
若不进行此教示，托盘就不能顺利转乘到料盘拉钩推车上。
Reference
详细内容请参照
“
第七卷第三章维护菜单
”
章节。
1304-001
3.3送料器单元
3OM-1752
1-111304-001
4. 单元调整
[1]
F3A13
[1]
“
单元调整
”
子菜单

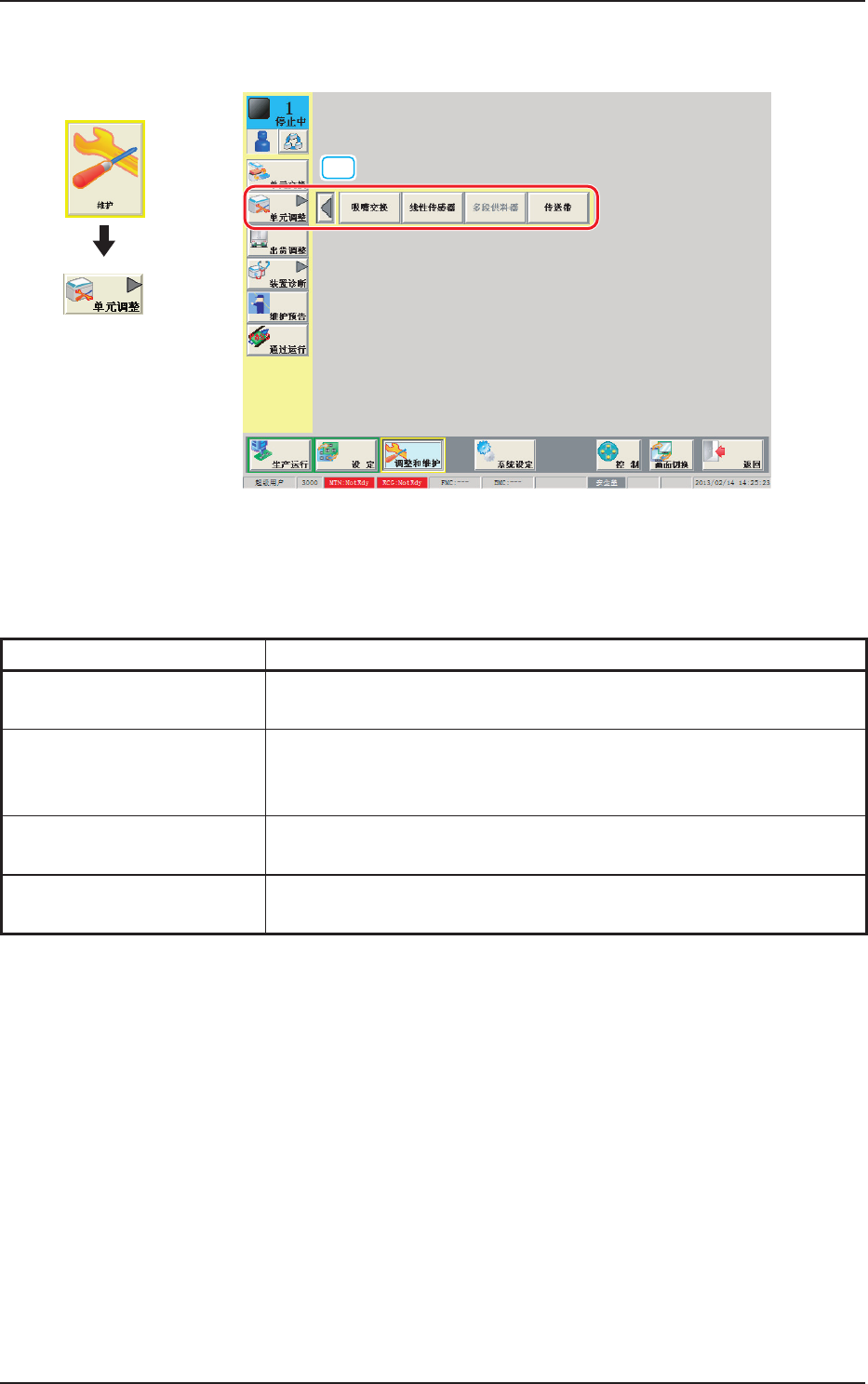

为显示实行单元调整各功能的操作界面，配置有以下按钮。
功能选择按钮 内容
吸嘴交换 进行手动动作下吸嘴的贴装、收纳的单动动作。
线性传感器 用图表及数值显示并记录装备在各安装头上的线性传感器遮光轨
迹推移。
多段供料器 调整多段供料器 ( 选项 ) 时使用。
传送带 进行传送带宽度的批量设定、手动设定的调整操作。
T3A1
界面展开
4.单元调整
3OM-1752
1-12
4.1 吸嘴交换
进行手动动作下的吸嘴的贴装、收纳。
[1] [2] [4]
[5]
[3]
F3A14

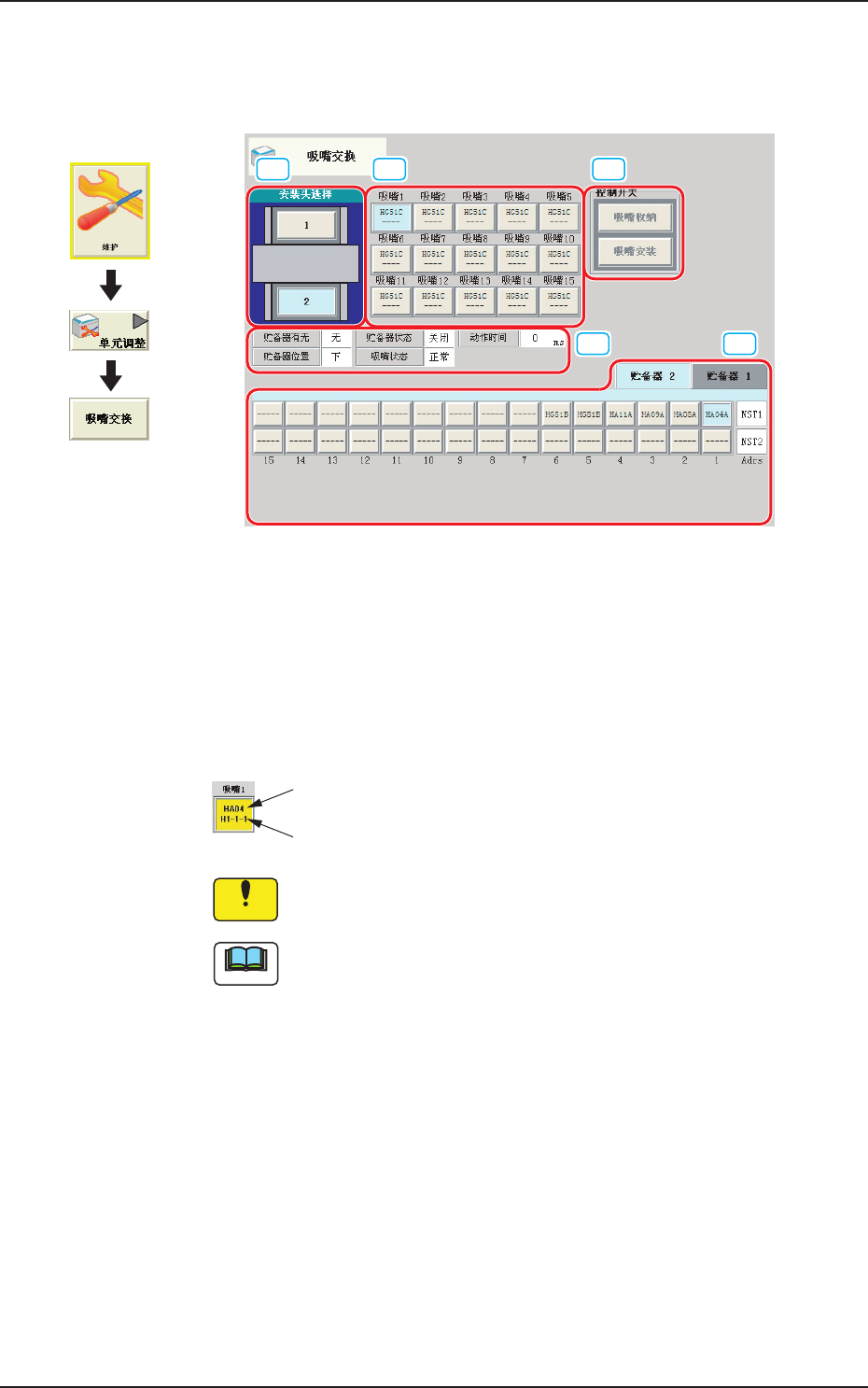

[1]安装头选择按钮
按下各模块的相应按钮，选择进行吸嘴交换的安装头。
[2]吸嘴配置编号选择按钮
按下各吸嘴的相应按钮，选择要交换的吸嘴。
显示贴装的吸嘴ID。
显示收纳了贴装吸嘴的吸嘴贮备器(储料器)。
Notice
贴装有中异形吸嘴时，不能在其两侧贴装吸嘴。
Note
界面显示根据所选择的安装头而有所不同。
[3]状态显示
显示当前选择的安装头状态。
1304-001
界面展开
4.1吸嘴交换
