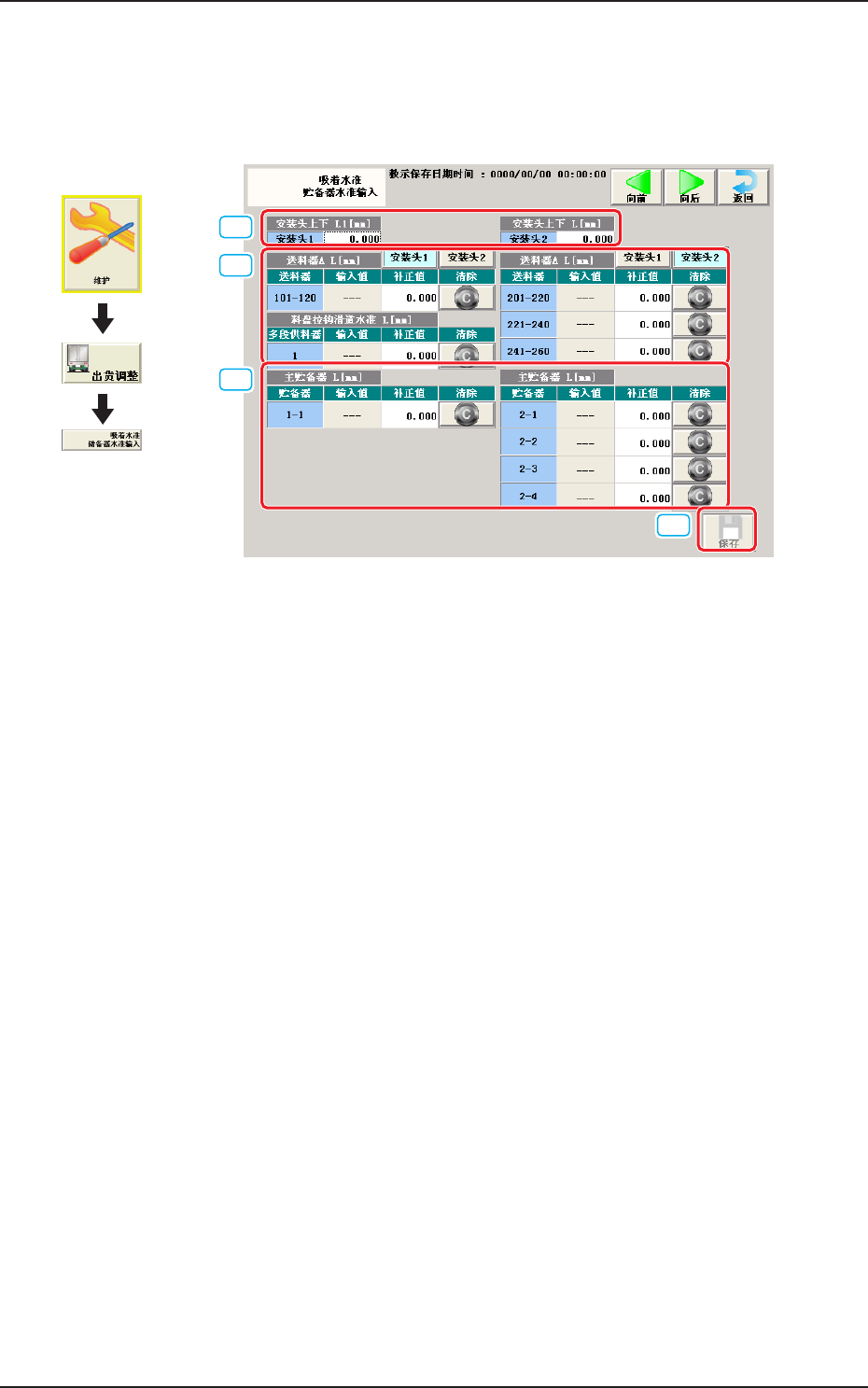

5.2 吸着水准 ( 吸取水平 ) 贮备器 ( 储料器 ) 水准输入
从关系到送料器安装台上带式送料器中的元件吸取动作补正值数据中，输入
对从送料器设计位置的偏离量进行补正的补正值数据。
[1]
[2]
[3]
[4]
F3A25
[1]安装头上下L[mm]
安装头 1、安装头 2
显示各安装头的安装头上下补正值。
[2]送料器 AL[mm]
输入各送料器的补正值。
按下 [ 清除 ] 按钮，便恢复为输入前的值。
[3]主贮备器
L[mm]
输入各储料器的补正值。
按下 [ 清除 ] 按钮，便恢复为输入前的值。
[4][ 保存 ] 按钮
保存所输入的补正值。
1304-001
界面展开
5.2吸着水准 ( 吸取水平 ) 贮备器 ( 储料器 ) 水准输入
3OM-1752
1-31
5.3 滑道水准 ( 水平 )( 出货时用 / 交换时用 )
该教示功能在更换安装头时测定滑道水平，通过算出更换安装头前后的差异
自动算出安装头上下补正值。
[3]
[1]
[2]
F3A26
[1]教示数据显示部
滑道水准、安装头上下
出厂前测定的数据显示在
“
实行前
”
中。
[2][ 吸嘴交换 ] 按钮
交换吸嘴。
[3]安装头选择
选择进行教示的安装头。
[ 全吸嘴 ] 按钮
进行全吸嘴的教示。
[ 吸嘴指定 ] 按钮
指定进行教示的吸嘴。
按下 [ 吸嘴指定 ] 按钮，便显示输入界面。
[ 教示实行 ] 按钮
选择 [ 教示实行 ( 交换时用 )] 按钮，实行教示。
[ 保存 ] 按钮
保存教示结果。
1304-001
界面展开
5.3滑道水准 ( 水平 )( 出货时用 / 交换时用 )
3OM-1752
1-32
5.4元件认识相机 ( 识别照相机 ) 照明
进行元件识别照相机照明的教示。
[1]
[2]
[4]
[3]
F3A27
[1]照相机选择 Tab
选择进行教示的照相机。
[2]教示数据显示部
显示指定照相机的各照明模式的补正值数据。
[3]照明模式选择
从以下选择照明模式。
[ 白色面向下 ] 按钮
“
反射 1,3 全类型
”
、
“
反射 1( 上 )
”
、
“
反射 1( 中 )
”
、
“
反射 1( 下 )
”
、
“
反射 3( 上 )
”
、
“
反射 3( 下 )
”
[ 镜面向下 ] 按钮
“
反射 2
”
[ 白色面向下高治具台 ] 按钮
“
透过
”
