1 CM 401 - L : 高速 モジ ュラ ー マウ ンタ CM401-L:Modular High Speed Placement Machine ユ ニ ッ ト レイ アウト Model No. 製品品番 Model Name 製品名称 NM-EJM1A UNIT LAYOUT - - U1 ( KEJM1AM-05-1 )
機 械 部 品
Mechanical Parts
Part 1.
1
CM
401
-
L
:
高速
モジュラーマウンタ
CM401-L:Modular High Speed Placement Machine

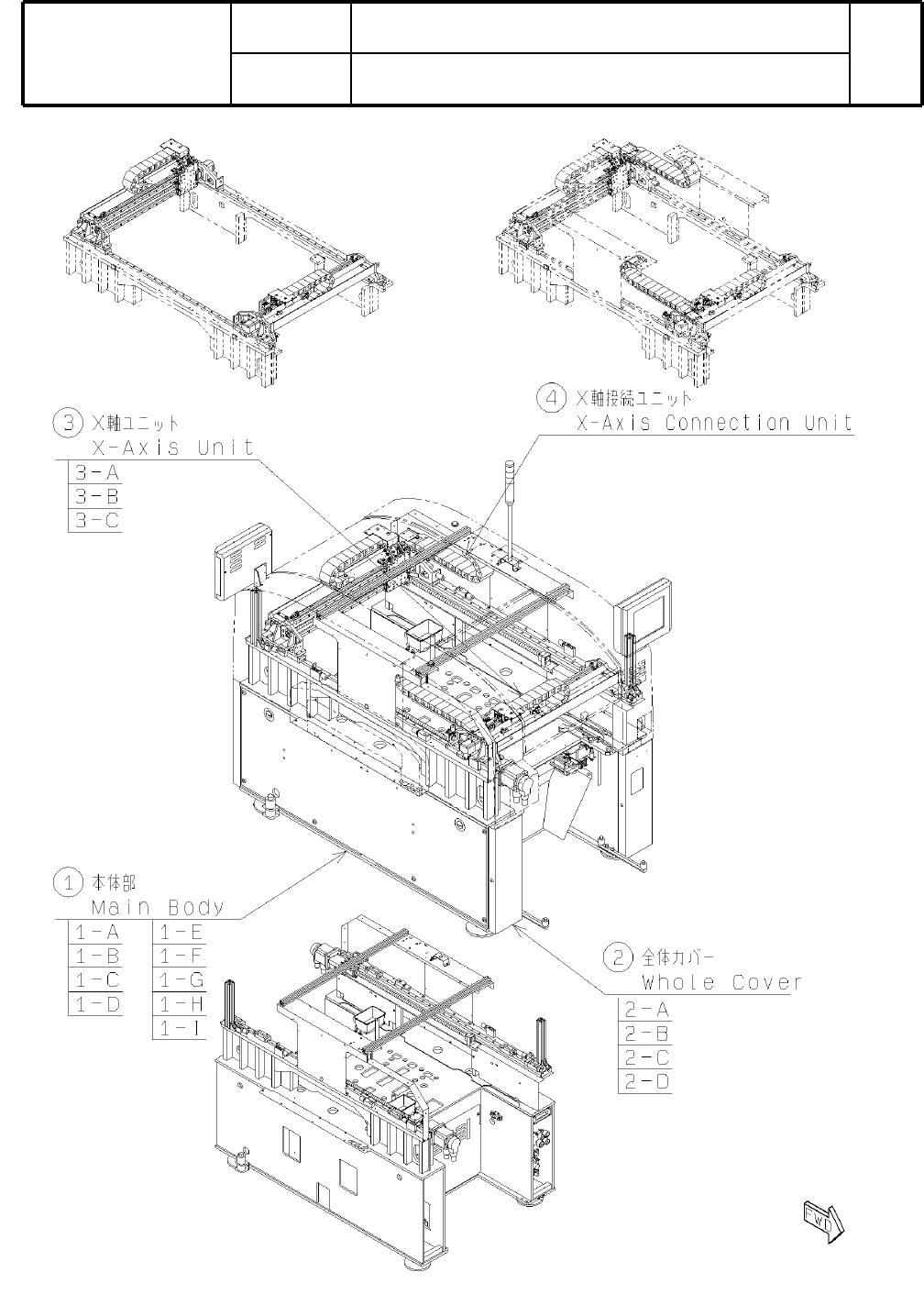

ユニットレイアウト
Model No.
製品品番
Model Name
製品名称
NM-EJM1A
UNIT LAYOUT
-
-
U1
( KEJM1AM-05-1 )
Kit Name
RankQ'ty
番号
Part No.
キット名
品番
数量
ﾗﾝｸ 頁
PageNo.
1
CM
401
-
L
:
高速
モジュラーマウンタ
CM401-L:Modular High Speed Placement Machine
ユニットリスト
Model No.
製品品番
Model Name
製品名称
NM-EJM1A
UNIT LIST
1
1
N610000705AA Main Body
本体部
M1
1
2
N610000706AA Whole Cover
全体カバー
M19
2
3
KXFX0454A00 X-Axis Unit
X軸ユニット
M27
1
4
KXFX04H2A00 X-Axis Connection Unit
X軸接続ユニット
M33
U2
-
-
( KEJM1AM-05-1 )
