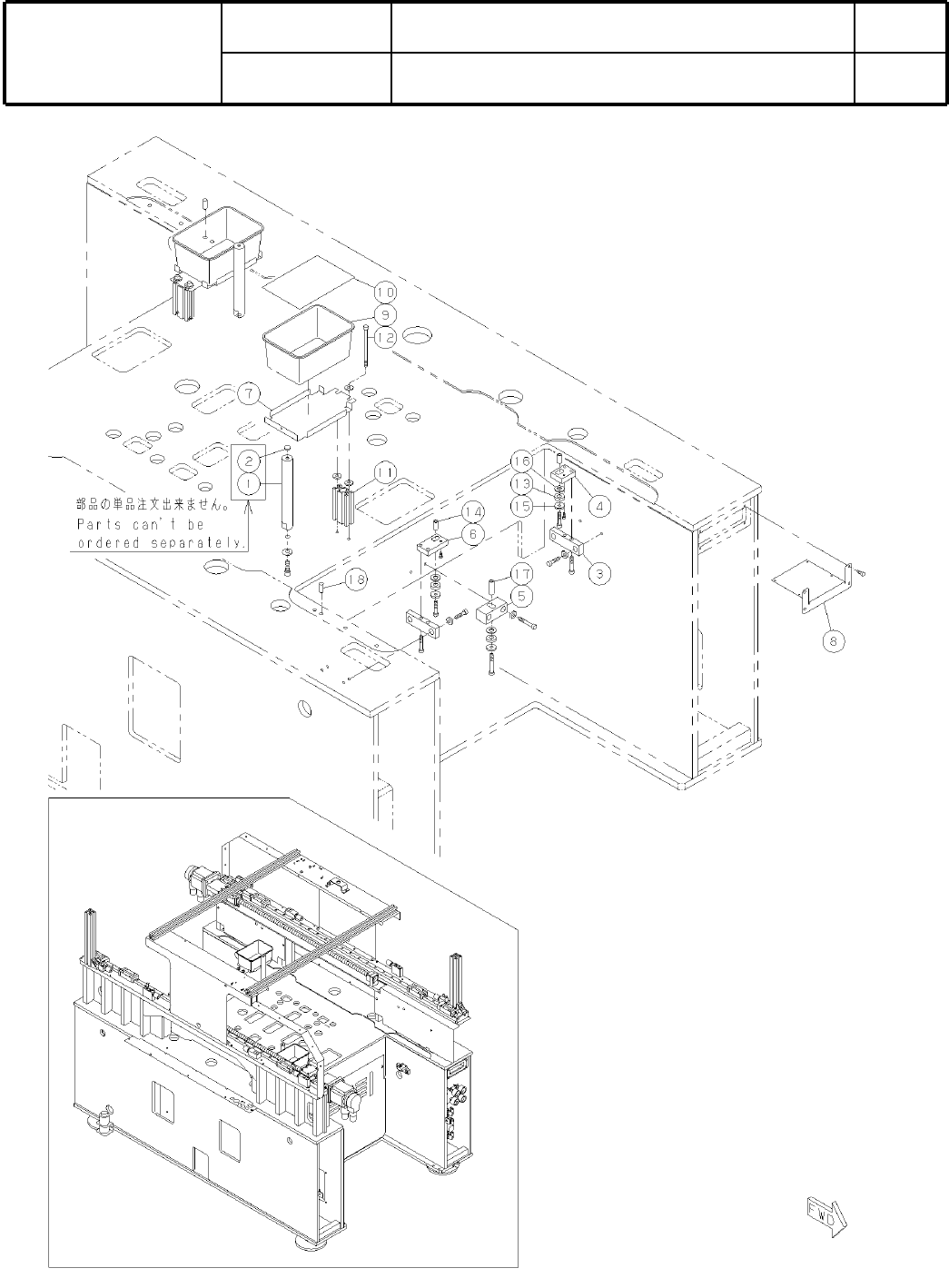

1-A
本体部
Main Body
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610000705AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M1

Ref
No.
Remarks
R
1
Q't
y
1-A
本体部
Main Body
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
N610000705AA
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
FRAME
1
1 N210001246AC
BOLT
4
2 KXFB05CGA01
PLATE
4
3 N210009258AA
BLOCK
4
4 KXFB02GJA00
BLOCK
2
5 KXFB02GKA00
COLLAR
4
6 KXFB05CKA01
BLOCK
2
7 KXFB09WHB00
COVER
3
8 N210009260AA
COVER
1
9 N210009262AA
COVER
1
10 N210009268AA
BRACKET
1
11 KXFB02NSA00
DOG
1
12 KXFB02NVA00
DOG
1
13 KXFB02P2A00
SADDLE
2
14 KXF0A4TAA00 FCD13
SCREW
17
15 N510018305AA
Cross recessed Truss head machine screw M6X10-4.8 A2S (Trivalent)
NUT
4
16 N510017920AA
Hexagon nut Type-3 Best class M30-6H-4T A2J (Trivalent)
WASHER
4
17 N510018488AA
Small round-plain washer 30 10H A2J (Trivalent)
URETHANE
8
18 KXF0CX7AA00 AN25-30
FILTER
1
19 KXF0DKLAA00 PS/300(DA 0DKLA)
PIN
3
20 KXF09VCAA00 SPP6-12
LOCK
2
21 KXF09H6AA00 C-555-50
NUT
8
22 N510017897AA
Hexagon nut Type-3 Best class M12-6H-4T A2J (Trivalent)
WASHER
8
23 KXF0CPDAA00 WSSB25-12-2
SCREW
8
24 XXF12C50FT
Hexagon socket set screw Flat point M12X50-45H SOB
M2

1-B
本体部
Main Body
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610000705AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M3

