PG-01_使用说明.pdf - 第10页
8 ⑩ 主体盖罩 ⑫ 背景遮光板 ⑪ 放置零件用玻璃板 400 ⑩ ⑪ ⑫
7
3. 装置构成
3.1. 构成内容
元件 数量 概要
主体装置
1 - - -
玻璃板(40199127)
2
用于放置工具的板。附带预备品ｘ1 枚。
USB 存储器(40199156)
2
备份用 x 1：装置应用程序复原文件，本手册
数据保存用 x 1：请用于管理客户的数据
HDMI-RGB 变换缆线
(40199149)
1
显示器输出变换缆线。
可以将 HDMI 变换为 RGB 输出。
※本产品不附带显示器，鼠标，键盘。请客户自行准备。
3.2. PG-01
主体
① 电源开关 ⑥
HDMI
②
USB 3.0
⑦
USB 2.0
③ 吸气口（有风机过滤器） ⑧ 主电源供给口（保护衬套）
④ 排气口（风机） ⑨ 主断路器
⑤
DVI
①
②
③
④
⑤
⑥
⑦
⑧
⑨
8
⑩ 主体盖罩
⑫
背景遮光板
⑪
放置零件用玻璃板
400
⑩
⑪
⑫
9

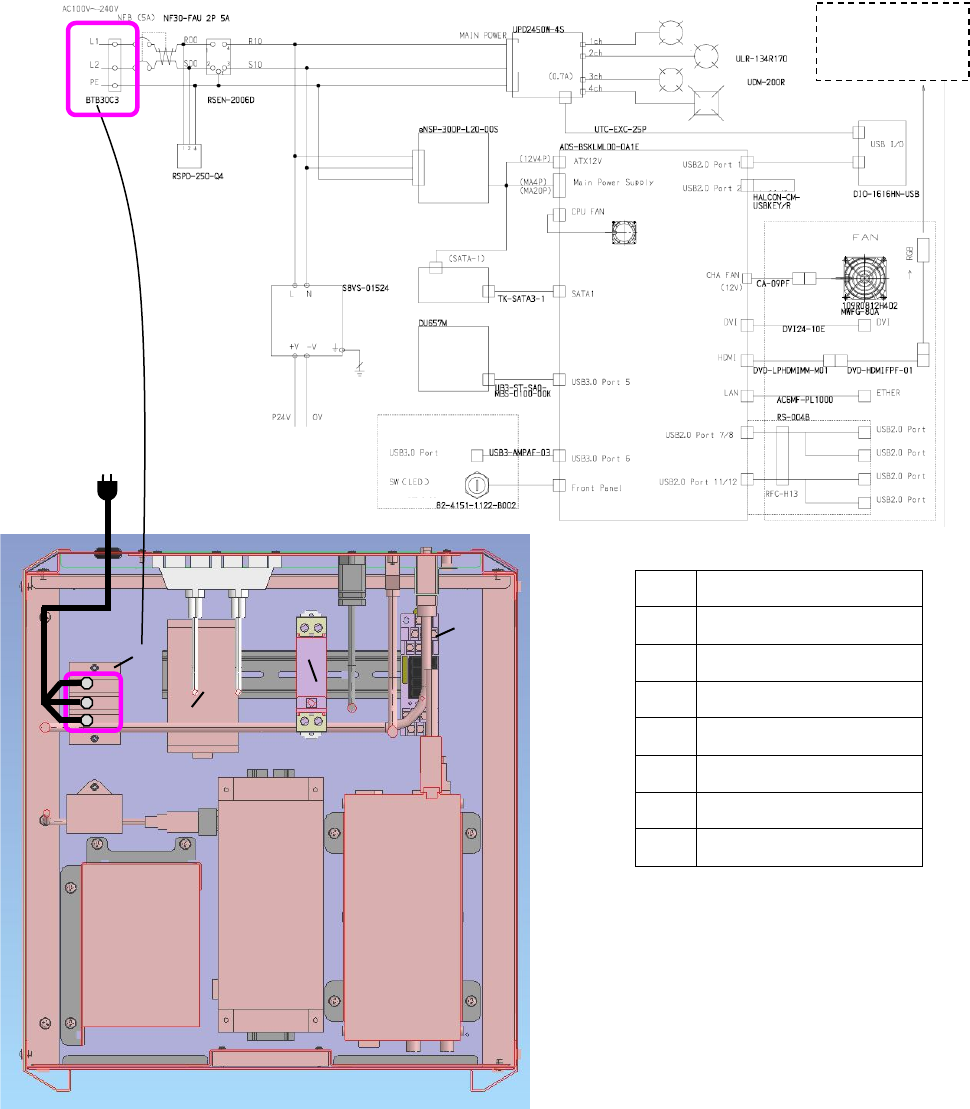

3.3.
电路
① 电源端子台
② 噪声过滤器
③ 开关电源
④ 继电器
⑤ ATX 电源
⑥ DIO 控制器
⑦ 照明电源
⑧ 脉冲保护器
同轴落射照明
USCO-75R72
①
②
③
④
⑤
⑥
⑦
⑧
变换 HDM1→RGB
搭载了金电镀连接器 1080P
HDMI 插头 to VGA 插座
摄像变换适配器缆线
PC DVD HDTV 用
照明电源
脉冲保护器
开关电源
相机
正面面板
背面面板
噪声过滤器
圆形照明
ATX 电源
单元
变换 HDM1
3.5 英寸 HDD
DT01ACA050
82 系列
软件锁
I/O 附属缆线
端子台
低角度环状照明（170）
低角度环状照明（208）
ULR-172B208
