Square Wave 745NC 非接触式バルブ取扱説明書
7
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

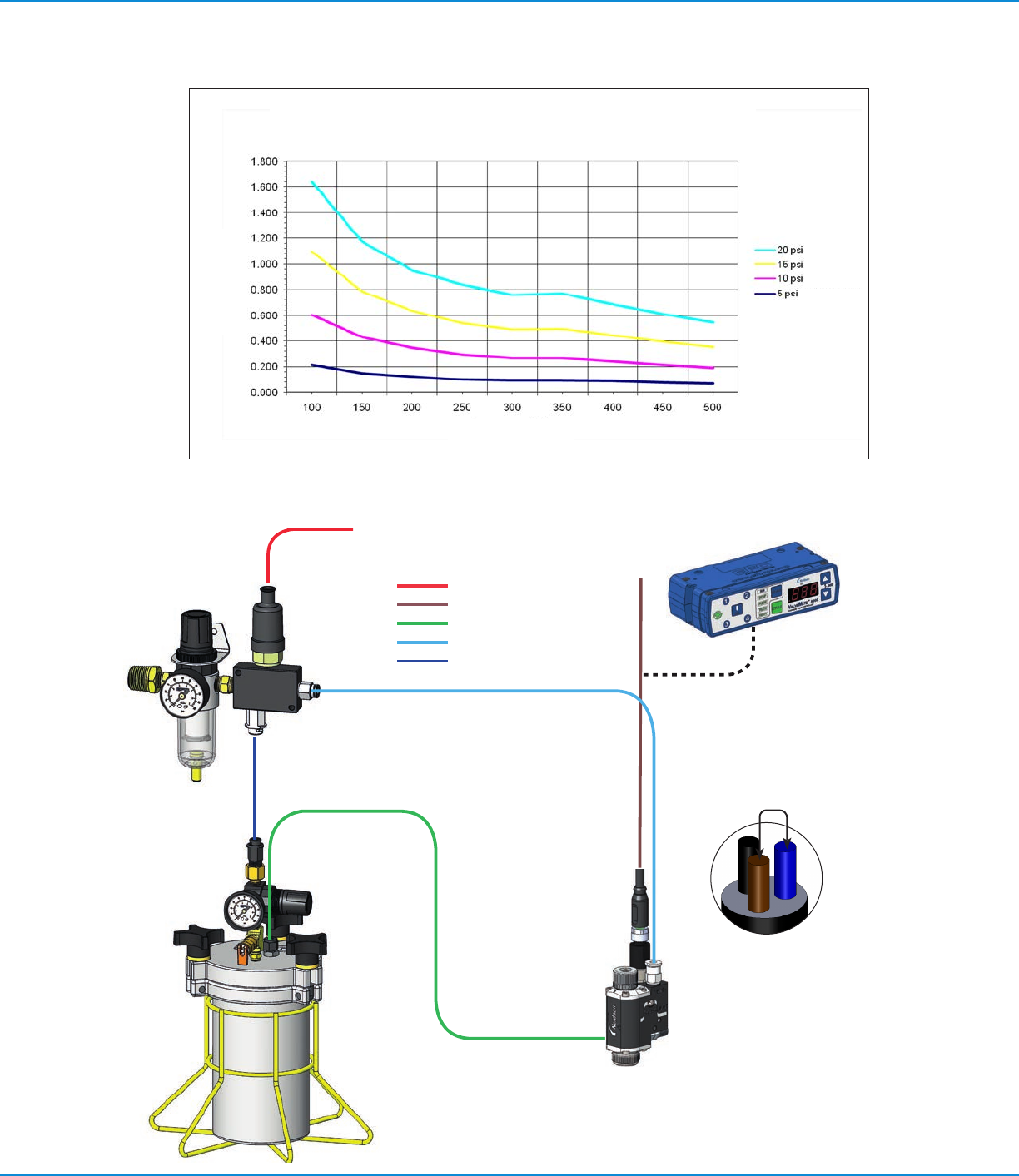

図3
サイクルレ ートと圧 力 による 吐 出 量
（101.6 μm (0.004") ノズル使用時）
ビュレットソレノ
イドケーブル3
ピン、
注記: BackPackバルブアク
チュエータには、ビュレット
ソレノイドケーブルの青色と
茶色のワイヤーを使用してく
ださい。ワイヤーの極性はあ
りません。
ValveMate 8000
コントロ ーラー
DC24V
ス パイク＆ホ ー ルド
駆動回路への出力
アラームに接続
アラーム
電気
液剤
駆動エアー
タンクへのエアー
*4Wソレノイドとのみ
接続可能
サイクルレート(Hz)
吐出量 (ml)
圧力
Square Wave 745NC 非接触式バルブ取扱説明書
8
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

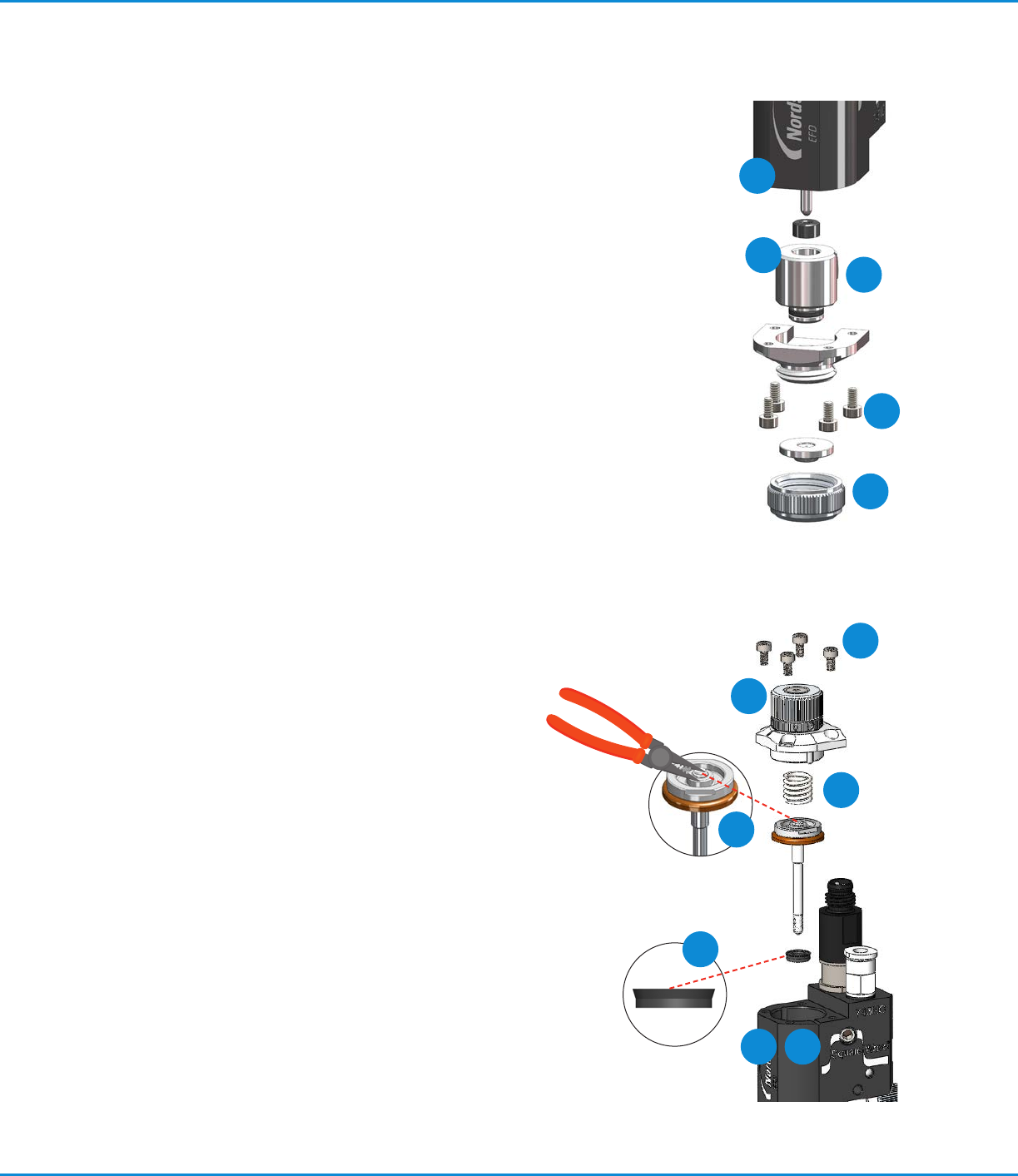

ピストンの交換とニードルの組立
1. ネジを4本取り外し、ストローク調整アッセンブリーを取り外す。
2. 戻りバネを取り外す。
3. スプリングパイロットを小さなプライヤーで掴み、ピスト
ンとニードルアッセンブリーをエアーシリンダーから引き
抜く。
注記:ピストンとニードルアッセンブリーは一つのユニットになっ
て い る の で 、分 解 は 出 来 ま せ ん 。
4. 小さなプライヤーでu‐カップを取り外す。
5. 駆動ボディーの壁面を洗浄する。シール溝が上を向き、しっかり
はまることを確認しながら新しいu‐カップを取り付ける。
6. 新しいニードルアッセンブリーと交換する。ピストンシールにダメ
ージを与えないように注意しながら駆動ボディーに挿入する。
7. 上側ストローク調整プレートを再度組付け、ネジ4本で固定す
る。
バルブの分解・組立手順
バルブのメンテナンスをする前に、バルブ駆動エアー、液剤供給エア
ーの圧力を切ってください。
接液ボディーの洗浄と液剤シールの交換
1. ノズル保持ナットとノズルプレートを取り外す。
2. ネジ4本を取り外し、チャンバープレートを取り外す。
3. 駆動ボディーから接液ボディーを取り外し、バネ入りPTFEシールを取り外す。
4. 溶剤を浸した布で、ニードルを洗浄する。
5. バネ入りPTFEシールを新しいものに交換し、分解と反対の順番でバルブを組
み立てる。
2
1
3
4
5
2
1
3
4
5 6
7
Square Wave 745NC 非接触式バルブ取扱説明書
9
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
バルブの分解・組立手順（続き）

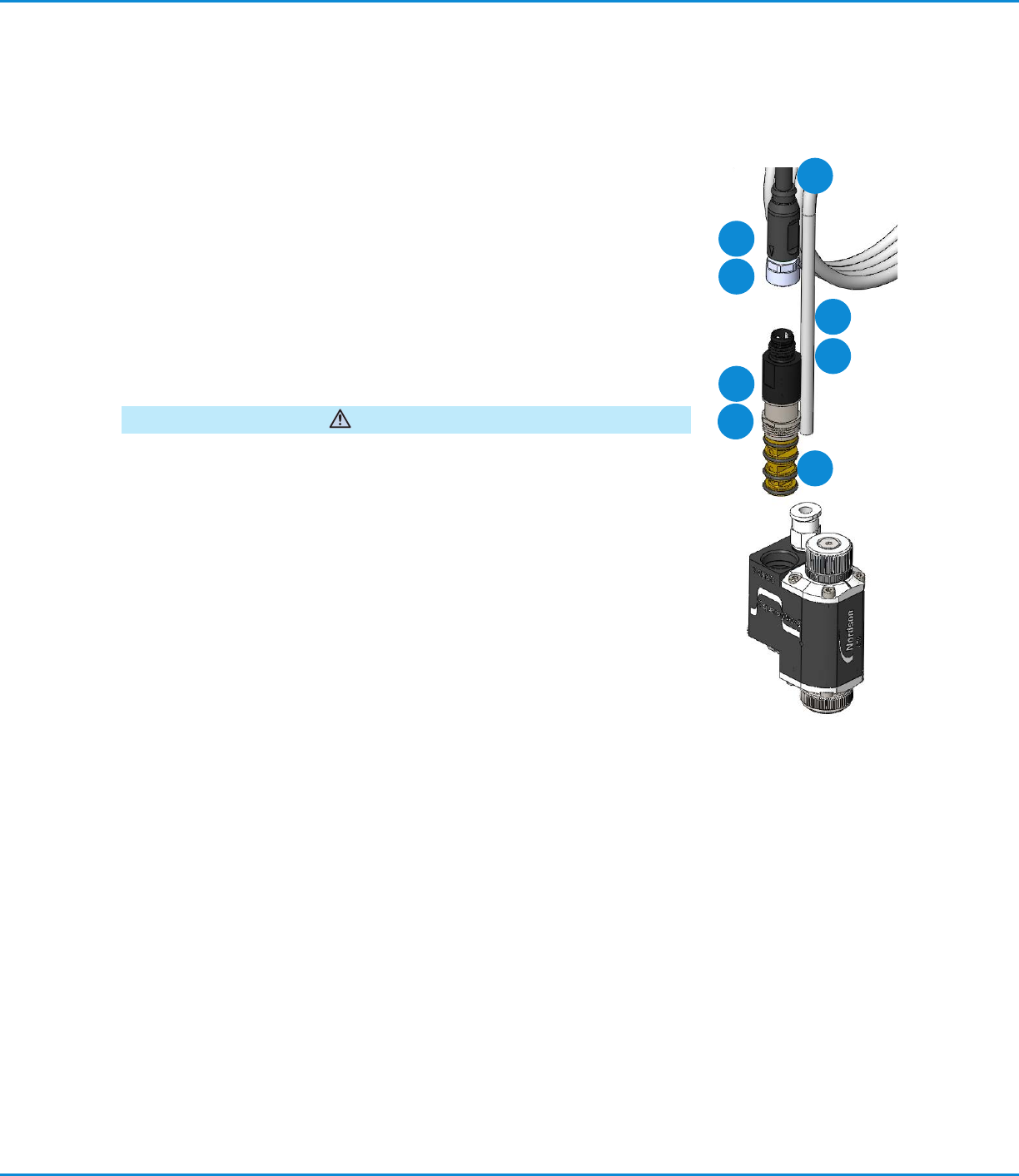

ソレノイドの 交 換
1. ソレノイドへのケーブルとエアーチューブからスパイラルラップを外す。（使っ
ている場合）
2. バルブからエアー供給チューブを外す。
3. ビュレットソレノイドからケーブルコネクタを抜きます（図にケーブルはありま
せ ん ）。
4. ソレノイドのレンチフラット（平らな面）を使い、反時計回りに回転させ、取り外
す 。緩 ん だ と こ ろ で 、ソ レ ノ イ ド を ゆ っ く り と 引 き 抜 く 。
5. ソレノイドのOリングにPTFEグリスを薄く塗る。
注意
アクチュエーションチャンバーにソレノイドを挿 入し、ネジ 締めする動 作を速くしす
ぎるとOリングを損傷・破損し、ソレノイドの誤動作につながる恐れがあります。
6. 完全に固定されるまでソレノイドを時計方向に回して、交換用のビュレットソ
レノイドを 取り付 けます。
7. 弾丸ソレノイドケーブルとエアラインを再接続します。
8. エアー圧をONにする。
2
1
3
4
5
7
6
7
