Square Wave 745NC 非接触式バルブ取扱説明書
8
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ピストンの交換とニードルの組立
1. ネジを4本取り外し、ストローク調整アッセンブリーを取り外す。
2. 戻りバネを取り外す。
3. スプリングパイロットを小さなプライヤーで掴み、ピスト
ンとニードルアッセンブリーをエアーシリンダーから引き
抜く。
注記:ピストンとニードルアッセンブリーは一つのユニットになっ
て い る の で 、分 解 は 出 来 ま せ ん 。
4. 小さなプライヤーでu‐カップを取り外す。
5. 駆動ボディーの壁面を洗浄する。シール溝が上を向き、しっかり
はまることを確認しながら新しいu‐カップを取り付ける。
6. 新しいニードルアッセンブリーと交換する。ピストンシールにダメ
ージを与えないように注意しながら駆動ボディーに挿入する。
7. 上側ストローク調整プレートを再度組付け、ネジ4本で固定す
る。
バルブの分解・組立手順
バルブのメンテナンスをする前に、バルブ駆動エアー、液剤供給エア
ーの圧力を切ってください。
接液ボディーの洗浄と液剤シールの交換
1. ノズル保持ナットとノズルプレートを取り外す。
2. ネジ4本を取り外し、チャンバープレートを取り外す。
3. 駆動ボディーから接液ボディーを取り外し、バネ入りPTFEシールを取り外す。
4. 溶剤を浸した布で、ニードルを洗浄する。
5. バネ入りPTFEシールを新しいものに交換し、分解と反対の順番でバルブを組
み立てる。
2
1
3
4
5
2
1
3
4
5 6
7
Square Wave 745NC 非接触式バルブ取扱説明書
9
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
バルブの分解・組立手順（続き）
ソレノイドの 交 換
1. ソレノイドへのケーブルとエアーチューブからスパイラルラップを外す。（使っ
ている場合）
2. バルブからエアー供給チューブを外す。
3. ビュレットソレノイドからケーブルコネクタを抜きます（図にケーブルはありま
せ ん ）。
4. ソレノイドのレンチフラット（平らな面）を使い、反時計回りに回転させ、取り外
す 。緩 ん だ と こ ろ で 、ソ レ ノ イ ド を ゆ っ く り と 引 き 抜 く 。
5. ソレノイドのOリングにPTFEグリスを薄く塗る。
注意
アクチュエーションチャンバーにソレノイドを挿 入し、ネジ 締めする動 作を速くしす
ぎるとOリングを損傷・破損し、ソレノイドの誤動作につながる恐れがあります。
6. 完全に固定されるまでソレノイドを時計方向に回して、交換用のビュレットソ
レノイドを 取り付 けます。
7. 弾丸ソレノイドケーブルとエアラインを再接続します。
8. エアー圧をONにする。
2
1
3
4
5
7
6
7
Square Wave 745NC 非接触式バルブ取扱説明書
10
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

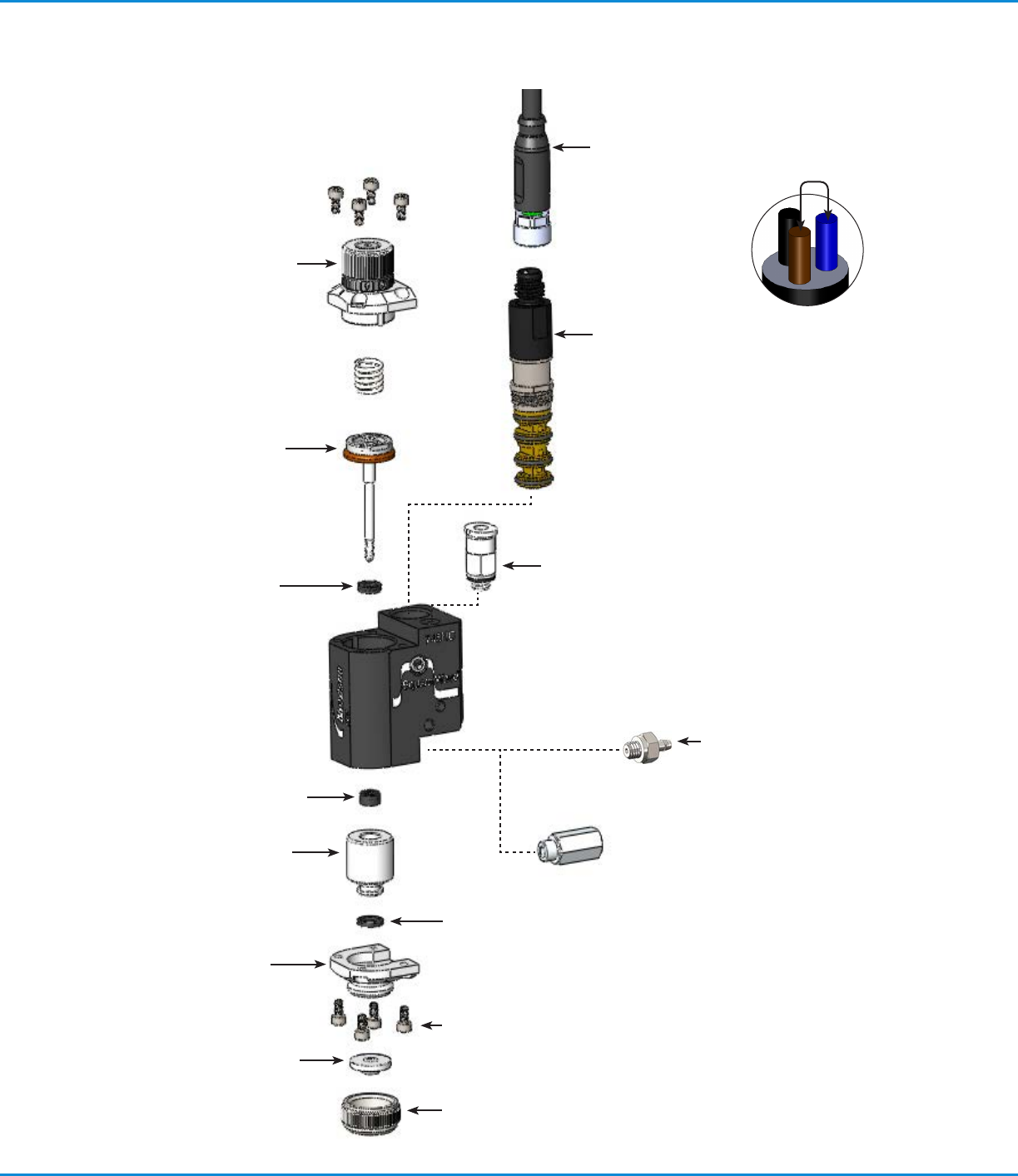

交換部品
ストローク調 整
アッセンブリー
7028724
ピストン
アッセンブリー
7028726
U カップ シ ー ル
ブナN
7028737
液剤シールPTFE
7028727
接液ボディーSUS
7028729
チャンバー
シートプレート
7028728
ノズル, 0.004" 7028731
ノズル, 0.005" 7028732
ノズル, 0.006" 7028733
ノズル, 0.007" 7028734
液剤供給口継手
7020671
接液ボディーOリ
ングブナN
7028738
ボルト M2 8X
7028736
ノズル保持ナット
7028730
エア継手
7361412
ビュレットソレノイ
ド、24V、4 W、3ピン
7361123
ビュレットソレノイ
ド、24V、24 W、3ピン
7361121
注記: BackPackバルブアク
チ ュ エ ー タ に は 、ビ ュ レ ッ ト ソ
レノイドケーブルの青色と茶
色 のワイヤー を 使 用してくだ
さ い 。ワ イ ヤ ー の 極 性 は あ り
ません。
ビュレットソレノイドケ ーブ
ル 3 ピ ン 、M 8
7361124
