NPM - DX EJM8D C - MB - 03O - 00 个别 准备 支撑销 ( 自动更换用 ) 的 安装 3 3-3-7 -5 操作 手册 3 - 3 - 7 支撑销 ( 自动更换用 ) 的安装 3 11 ●设置支撑销时 ，注意请勿碰 撞 到轨道等。 ●设置好基板支 撑块后，将支 撑 销安装到螺栓侧 ，并确认支撑 销紧靠螺栓。 安装基板支撑块 ( 自动更换用 ) 时，注意请勿倾斜安 装 ( 可能与轨道有干扰 ) 12 安装供料…
NPM-DX EJM8DC-MB-03O-00
传送带的
短型规格
单轨模式的配置 双轨模式的配置
左 → 右流向
右 → 左流向
3-3-7-4
●轨道1和轨道2所使用的块不同。
(关于识别方法请参阅 →『操作手册』P.7-3-1)
10
在基板支撑块 (自动更换用) 上设置支撑销
(传送带的短型规格时)
螺栓
●是传送长型规格时请至步骤 。
●设置支撑销时，必需设置在基准位置。(可能与传送带有干扰)
●在紧靠初始位上的螺栓的状态下，设置支撑销。(在进行配置动作时，
有可能会发生与所吸附支撑销相干涉的危险。)
●基板流向是左→右时，从右端按顺序设置。
基板流向是右→左时，从左端按顺序设置。
●单轨模式时，只设置在固定轨道侧。
●是传送带短型规格时，为了防止支撑销的误配置，
是附有盖的。
●请不要将支撑销配置在盖的上面。
9
后侧
前侧
A基台
轨道2
轨道1
B基台
前侧
轨道2
轨道1
后侧
前侧
A基台
B基台
前侧
1 2 3 4
･･･
1 2 3 4
･･･
4 3 2 1
･･･
1 2 3 4
･･･
4 3 2 1
･･･
1 2 3 4
･･･
4 3 2 1
･･･
4 3 2 1
･･･
后侧
前侧
A基台
轨道2
轨道1
B基台
4 3 2 1
･･･
4 3 2 1
･･･
前侧
轨道2
轨道1
4 3 2 1
･･･
4 3 2 1
･･･
后侧
前侧
A基台
B基台
前侧
盖 盖
盖
盖
盖 盖
4 3 2 1
･･･
4 3 2 1
･･･
盖 盖
顺序
11
NPM-DX EJM8DC-MB-03O-00
个别
准备
支撑销 (自动更换用) 的
安装 3
3-3-7-5
操作手册
3-3-7
支撑销 (自动更换用) 的安装 3
11
●设置支撑销时，注意请勿碰撞
到轨道等。
●设置好基板支撑块后，将支撑
销安装到螺栓侧，并确认支撑
销紧靠螺栓。
安装基板支撑块 (自动更换用) 时，注意请勿倾斜安
装
(可能与轨道有干扰)
12
安装供料器工作台
盖
安装交换台车
(→P.2-4)
17
18
ACTIVATION
19
●然后，确认在基准位置实际配
置的支撑销数量和设备内保持
的支撑销数量。
ACTIVATION
NPM-DX EJM8DC-MB-03O-00
3-3-7-6
13

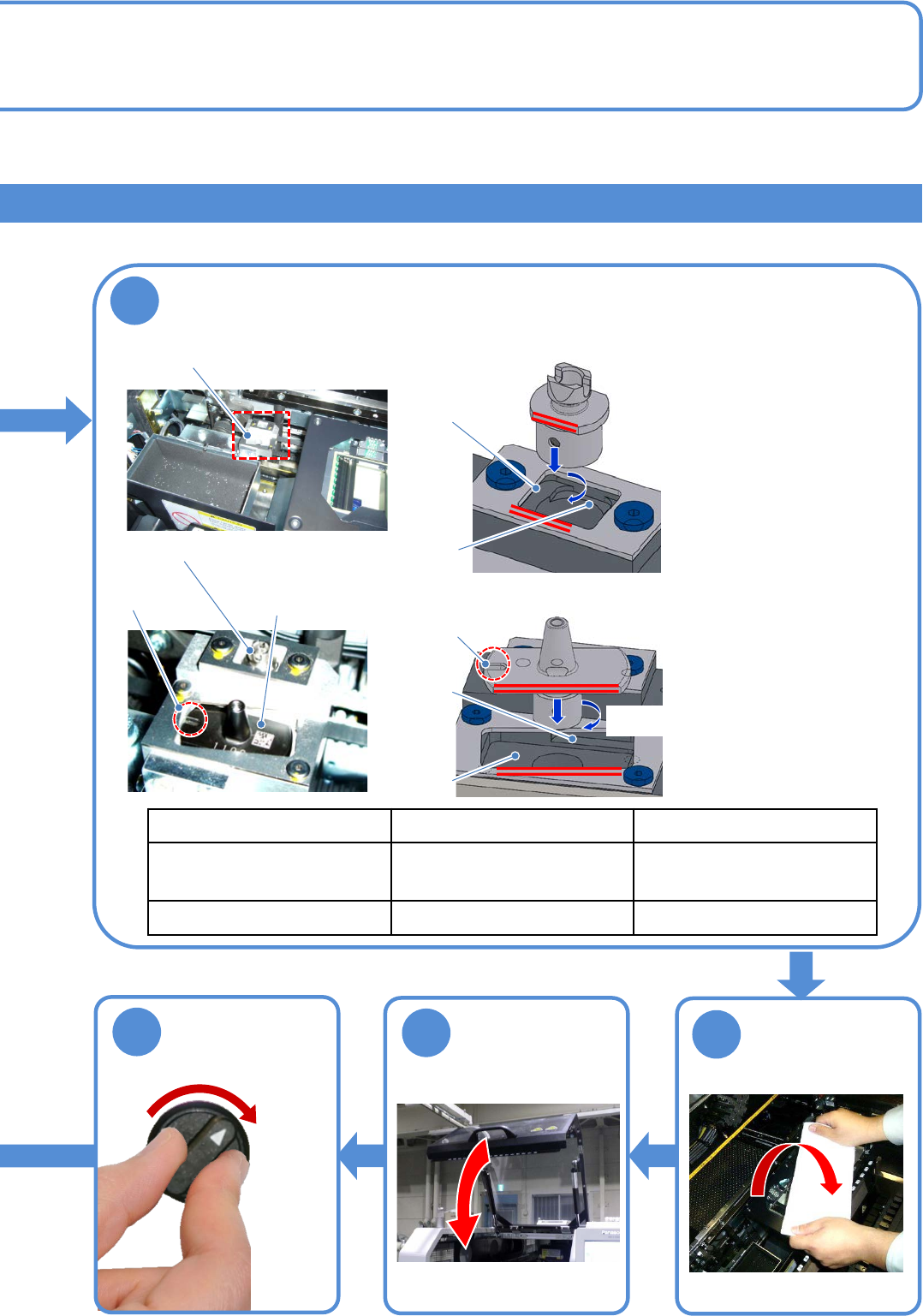

请将适用于所使用的头的、用于支撑销的吸嘴
设置到用于支撑销的吸嘴更换器中。
用于支撑销的
吸嘴更换器
S吸嘴 (吸嘴 No. 100）
• 与左图的红色双划线平行地
插入S吸嘴，直到与第1段
的槽部相接触为止。
• 使吸嘴旋转90度，
插入到第2段的槽部中。
• 与左图的红色双划线平行地
插入
L吸嘴，直到与第1段
的槽部相接触为止。
※设置时请使吸嘴的U字槽在左
侧。
• 使吸嘴旋转10度，
插入到第2段的槽部中。
U字槽
吸嘴
品号 对象的头
S吸嘴 (吸嘴No. 100)
N610144865AB
轻量16吸嘴贴装头V2、
轻量8吸嘴贴装头
L吸嘴 (吸嘴 No. 1100)
N610144866AB
4吸嘴贴装头
L吸嘴
(吸嘴 No. 1100）
14
取下棉纱布
15
OFF SERVO ON
16
■S吸嘴的设置
90度
第1段的
槽部
第2段的
槽部
■L吸嘴的设置
第1段的
槽部
第2段的
槽部
10度
U字槽
