NPM - DX EJM8D C - MB - 08O - 00 规格 对应基板规格 8-1-4 -1 操作 手册 8 - 1 - 4 项目 规格 尺寸 ( mm ) 短规格 单轨模式 ●最小 L 50 × W 50 ●最大 L 460 × W 590 双轨模式 ●最小 L 50 × W 50 ●最大 L 460 × W 300 长规格 单轨模式 ●最小 L 50 × W 50 ●最大 L 510 × W 590 双轨模式 ●最小 L …
NPM-DX EJM8DC-MB-08O-00
8-1-3-2
NPM-DX EJM8DC-MB-08O-00

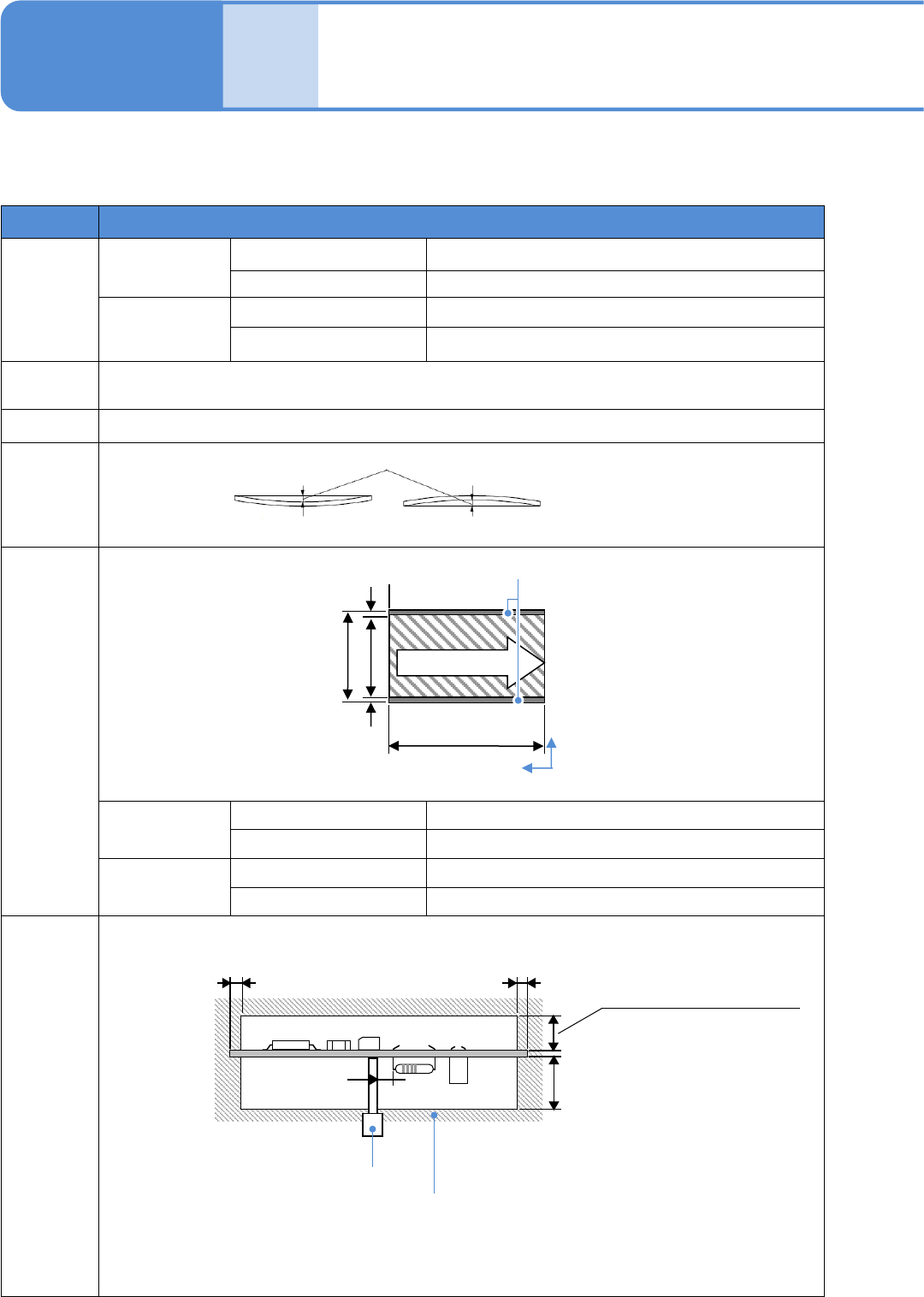

规格
对应基板规格
8-1-4-1
操作手册
8-1-4
项目 规格
尺寸
(mm)
短规格
单轨模式 ●最小 L 50 × W 50 ●最大 L 460 × W 590
双轨模式 ●最小 L 50 × W 50 ●最大 L 460 × W 300
长规格
单轨模式 ●最小 L 50 × W 50 ●最大 L 510 × W 590
双轨模式 ●最小 L 50 × W 50 ●最大 L 510 × W 300
厚度
(mm)
0.3 ～ 8.0
重量 (kg)
3.0 以下 (贴装后的重量)
基板弯曲
容许范围
(mm)
贴装・点
胶可能范
围
(mm)
短规格
单轨模式
a:50 ~ 590 b:44 ~ 584 c:3 d:50 ~ 460
双轨模式
a:50 ~ 300 b:44 ~ 294 c:3 d:50 ~ 460
长规格
单轨模式
a:50 ~ 590
b:44 ~ 584 c:3 d:50 ~ 510
双轨模式
a:50 ~ 300 b:44 ~ 294 c:3 d:50 ~ 510
死区
(mm)
向下弯曲: 0.5 以内
Y
X
固定侧
a b
c
d
c
基板传送方向
禁止有元件的范围
*1）
*1)
3
28
轻量16吸嘴贴装头: 最大 6.5
轻量8吸嘴贴装头: 最大 12
4吸嘴贴装头: 最大30
*1)
3
向上弯曲: 0.5 以内
基板断面
弯曲量
禁止有元件的范围
∗1)
支撑销
∗1) 离背面元件距离需在2 mm以上。
●基板支撑块由客户制作时，请向本公司咨询。
NPM-DX EJM8DC-MB-08O-00
8-1-4-2

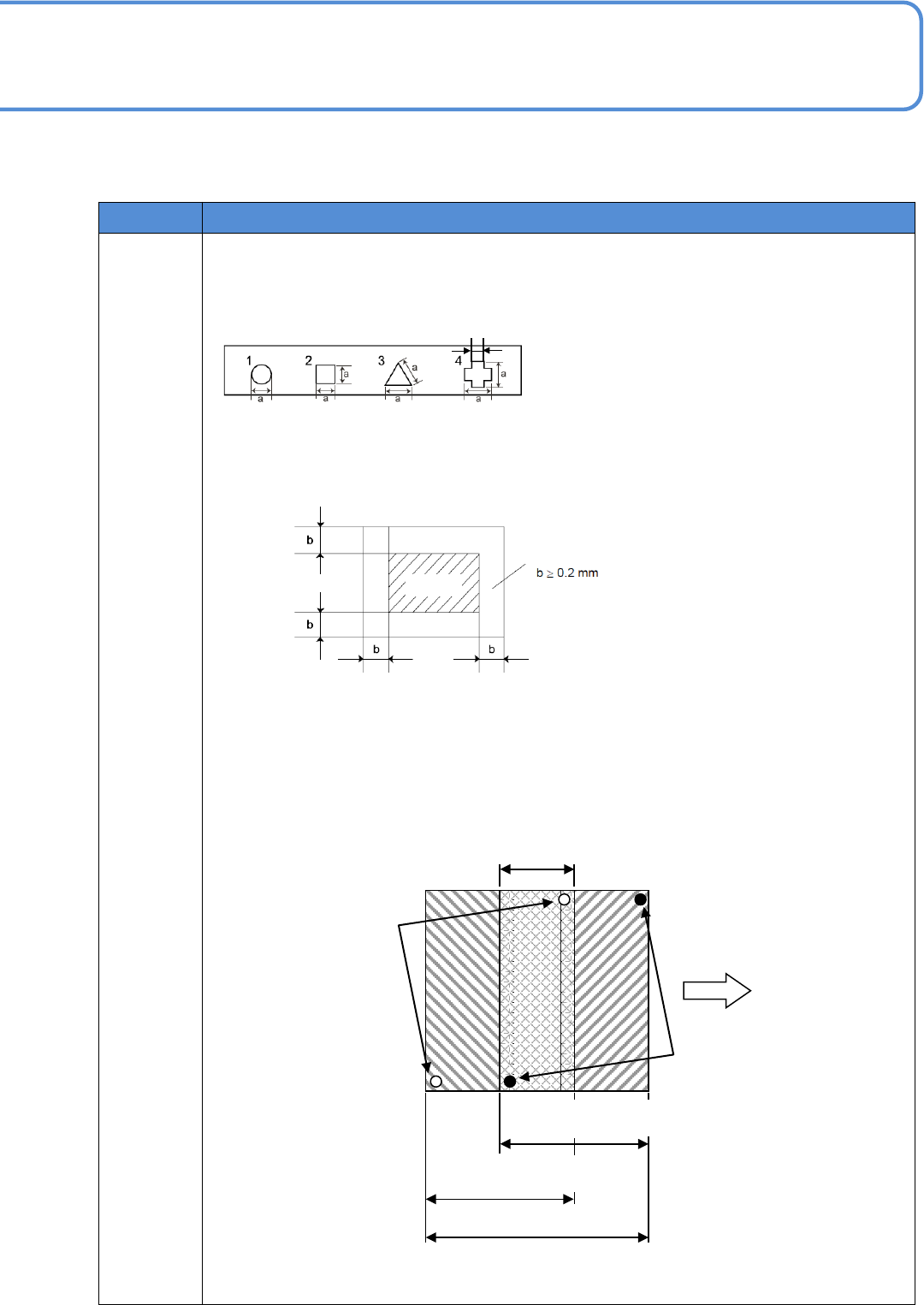

项目 共同点
基板识别
标记
■识别标记的形状例子
●基板识别补正是，补正识别标记和电路图的位置关系。
●识别标记和基板需要有一定的对比。
■识别标记尺寸和背景
●标记的背景必须和标记不同、且保持一定的不干涉区域。
●标记不一定是黑色。
■识别标记的位置
●基板识别标记，需要基板的2个对角位置。
●当属于超出搬送方向尺寸 (L) 短规格: 275 mm、长规格: 350 mm的基板时，可以分割贴
装应对 (只限单轨道模式)。这时也需要在对角2点上设置识别标记。
・推荐例子(长规格时)
c
350 mm < L ≤ 510 mm
左图3的三角:正三角形、
左图4的线宽度:0.3 mm以上
0.5 mm ≦ a ≦ 1.6 mm
0.3 mm ≦ c
标记
不干涉区域
基板识别标记
(使用在分割贴装)
基板识别标记所需要的范围
基板流动
基板识别标记
(使用在分割贴装)
350 mm
进行分割贴装的范围
350 mm
进行分割贴装的范围
※都是识别标记的例子，根据客户的基板规格不同，其对应也有异。
