DEK HawkEye Auch bei der V erifikation und Inspektion bleibt die DEK NeoHorizon iX-Plattform ihrem modularen Konzept treu. Anwen - dern stehen verschiedene interne und externe Lösungen zu V erfügung, um das Druckergebnis…
Das neue DEK All Purpose Clamping (APC)
Alle Freiheiten in der Leiterplattenklemmung
Selektiv nur von oben, nur die Seitenklemmung oder die gesamte Routine von
oben und mit Seitenklemmung: Unser neues Klemmsystem DEK APC bietet
Ihnen alle Freiheiten. Leiterplattenhöhen und schräge Leiterplatten werden sicher
geklemmt, unser innovatives Klemmsystem stellt sich ein und fixiert prozess-
sicher.
Und das Beste: Die Klemmen ziehen sich auf die Höhe der Oberkante der Leiter-
platte zurück – und Sie können extrem randnah drucken.
Das neue DEK APC ist jobbasierend konfigurierbar. Dabei kann die Klemmkraft
eingestellt und vom System überwacht werden.
Auch DEK APC zeigt: ASM ist Ihr kompetenter, zuverlässiger und hochinnova-
tiver Partner für den Druckprozess – gestern, heute und in Zukunft.
9
DEK HawkEye
Auch bei der Verifikation und Inspektion
bleibt die DEK NeoHorizon iX-Plattform
ihrem modularen Konzept treu. Anwen-
dern stehen verschiedene interne und
externe Lösungen zu Verfügung, um
das Druckergebnis zu kontrollieren, die
Bestückung fehlerhaft bedruckter Lei-
terplatten zuverlässig zu verhindern und
Druckprozesse stetig zu optimieren.
DEK HawkEye
Um das Druckergebnis bereits im Dru-
cker schnell zu verifizieren, haben
unsere Spezialisten die extrem leistungs-
fähige, kamerabasierte Lösung DEK
HawkEye zur Inline-Kontrolle von Lot-
pastendepots entwickelt. Frei konfigu-
rierbar können mit DEK HawkEye bis zu
100 Prozent der Pastendepots optisch
verifiziert und fehlerhaft bedruckte Leiter-
platten sofort aussortiert werden.
Zur Auswahl stehen die Systeme
DEK HawkEye 750 und 1700.
DEK HawkEye 1700 liefert dabei ein
dreimal größeres Verifikationsfenster
und damit genügend Performance für
die zuverlässige Inline-Kontrolle großer
Leiterplatten oder Mehrfachnutzen.
DEK ProDEK
DEK ProDEK ist unsere Schnittstelle zur
Integration externer SPI-Lösungen. Die
Ausrichtung und die Reinigungsintervalle
der DEK NeoHorizon iX können in einem
Regelkreis mit der SPI-Lösung auf einer
statistischen Basis optimiert werden –
oder ein Reinigungszyklus kann auch
direkt von der SPI-Lösung ausgelöst
werden.
Wir lassen Ergebnisse sprechen
Sprechen Sie mit unseren Experten über
Ihre Anwendungen, Ihre Anforderungen
an den Druckprozess und die Wunsch-
konfiguration der DEK NeoHorizon iX.
Wir verstehen uns als Lösungsanbieter,
der mit Ihnen an einer optimalen Lösung
arbeitet – über die modulare Drucker-
plattform, über DEK Productivity Tools,
über unsere Services im Bereich Ver-
brauchsmaterialien und Schablonenfer-
tigung sowie über Prozessberatung. Für
uns zählt das Ergebnis – der optimierte
Druckprozess in Ihrer SMT-Fertigung.
Inspektionslösungen:
Ergebnisse schnell und sicher kontrollieren
10

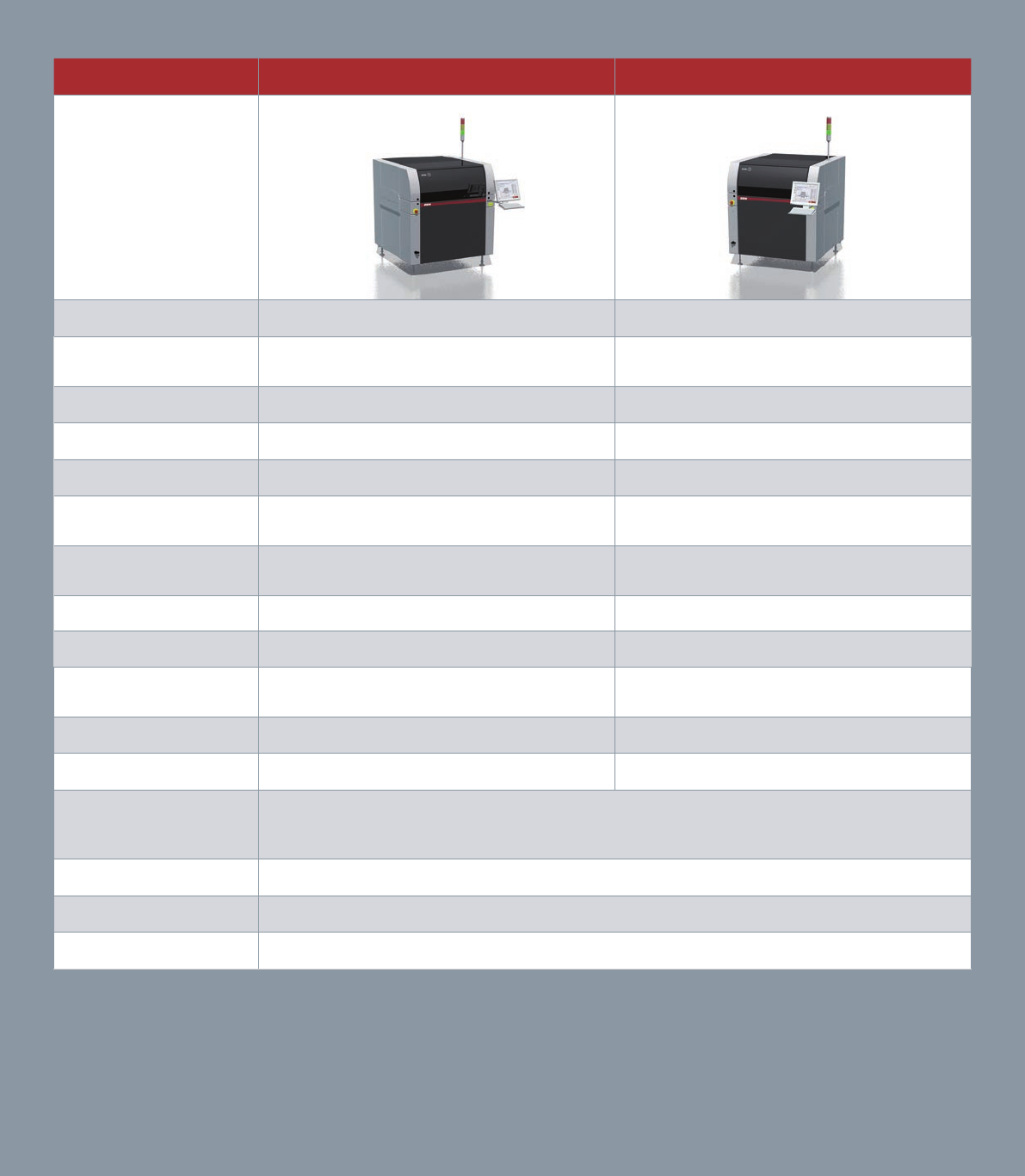

DEK NeoHorizon 03iX DEK NeoHorizon 01iX
Standardkonfiguration DEK NeoHorizon 03iX DEK NeoHorizon 01iX
Maschinen-
Ausrichtgenauigkeit
±12.5 µm @ > 2 C
mk
(±6 Sigma) ±12.5 µm @ > 2 C
mk
(±6 Sigma)
Nassdruckgenauigkeit (C
pk
)** ±25 µm @ > 2,0 C
pk
, (±6 Sigma), AVS-zertifiziert ±20 µm @ > 2,0 C
pk
, (±6 Sigma), AVS-zertifiziert
Standard-Zykluszeit 8 Sekunden + Prozess 6,5 Sekunden + Prozess
Maximale Druckfläche 510 mm (X) × 508,5 mm (Y) 510 mm (X) × 508,5 mm (Y)
Bedienerschnittstelle
Touchscreen, Tastatur und Trackball,
DEK Instinctiv V9 Software
Touchscreen, Tastatur und Trackball,
DEK Instinctiv V9 Software
Kamera
Digitalkamera DEK HawkEye 750
mit 2-facher LED-Beleuchtung
Digitalkamera DEK HawkEye 1700
mit 2-facher LED-Beleuchtung
Rakeldruckeinstellung Motorisch mit Rakeldrucküberwachung Motorisch mit Rakeldrucküberwachung
Schablonenpositionierung halbautomatisch Automatisch, inklusive Rakeltropfschutz
Schablonenausrichtung
Motorisiert (Stellmotoren); Ausrichtung in
X- und Y-Richtung sowie Verdrehung
Motorisiert (Stellmotoren); Ausrichtung in
X- und Y-Richtung sowie Verdrehung
DEK ProFlow Optional Optional
Unterseitenreinigung DEK IUSC 300 mm/400 mm/520 mm DEK Cyclone 300 mm/400 mm/500 mm
Technische Unterlagen
Gedruckte Unterlagen: Benutzerhandbuch; Installationshinweise; elektrische Schaltbilder.
Technische Bedienungsanleitungen und Videos, die dem Bediener sämtliche Arbeitsschritte
verdeutlichen, sind bereits vorinstalliert.
Druckluftversorgung 5-8 bar bei ~5 Litern/Minute
Spannungsversorgung 100 Volt bis 240 Volt ±10 %, 50/60 Hz
Gewicht ~690 kg, abhängig von den beinhalteten Maschinenoptionen
* Die Qualifizierung der Druck- und Wiederholgenauigkeit wird unter der Verwendung von produktionsumgebungstypischen Prozessvariablen
durchgeführt. Maschinenmaße in mm
** Nassdruckgenauigkeit (C
pk
) standardmäßig bei jedem Drucksystem (DEK NeoHorizon) mit externem Messsystem AVS-zertifiziert.
DEK NeoHorizon iX-Plattform
im Überblick
11
