DEK Pastenhöhenmonitor
Kleiner Sensor mit großer Wirkung:
Die neueste Version des DEK Pasten-
höhenmonitors misst das Querprofil des
Pastenauftrags. So kann die Pasten-
menge auf der Schablone sehr genau
errechnet werden.
Ist die Pastenmenge unzureichend,
sinkt die Druckqualität. Daher wird der
Drucker bei Erreichen der unteren Warn-
und Stoppschwelle entweder gestoppt
bis zusätzliche Lotpaste manuell aufge-
tragen wird oder es wird Paste automa-
tisch (DEK Automatischer Pastenspen-
der) aufgetragen.
Zusätzlich prüft der neue DEK Pasten-
höhenmonitor, ob zu viel Paste auf der
Schablone vorhanden ist. In diesem
Falle stoppt der Drucker und fordert den
Bediener auf, die Pastenmenge zu redu-
zieren.
Druckmedien-Dispenser:
DEK Automatischer Pastenspender
Die Alternative zum manuellen Auftrag
des Druckmediums ist der DEK Auto-
matischer Pastenspender (Kartusche
oder Topf). Im Zusammenspiel mit dem
Lotpastensensor (DEK Pastenhöhenmo-
nitor) sichert das Dispenser-System eine
gezielte Zuführung des Druckmediums,
erhöht die Qualität des Druckprozesses,
erlaubt schnellere Produktwechsel und
reduziert die Zahl manueller Eingriffe.
DEK Materialmanagement
Die Kombination der Optionen Pasten-
höhenmonitor und automatischer
Pastendispenser (Kartusche oder Topf)
ermöglicht einen bedienerunabhängigen,
optimalen Druckprozess. Das Absinken
der Druckqualität durch übermäßigen
oder zu geringen Pastenauftrag wird
zuverlässig verhindert.
Das DEK Materialmanagement regelt die
Pastenmenge vollautomatisch und ist
eine wichtige Voraussetzung für die SMT
Smart Factory. Das System eliminiert
jedwede produktivitätssenkende Still-
standszeiten durch manuellen Pasten-
auftrag.
Drucken:
mit maximaler Prozesssicherheit
Temperatur, Luftfeuchtigkeit, Vorbereitung der Paste, Rakeltypen,
Standzeiten – das Prozessfenster für den optimalen Druck ist klein
und von vielen Faktoren abhängig. Vom Lotpastenhöhenmonitor bis
zum DEK Materialmanagement – die DEK NeoHorizon iX-Plattform
bietet den gewünschten Level an Prozesssicherheit. Für mehr Qualität
und weniger Assists.
8
Das neue DEK All Purpose Clamping (APC)
Alle Freiheiten in der Leiterplattenklemmung
Selektiv nur von oben, nur die Seitenklemmung oder die gesamte Routine von
oben und mit Seitenklemmung: Unser neues Klemmsystem DEK APC bietet
Ihnen alle Freiheiten. Leiterplattenhöhen und schräge Leiterplatten werden sicher
geklemmt, unser innovatives Klemmsystem stellt sich ein und fixiert prozess-
sicher.
Und das Beste: Die Klemmen ziehen sich auf die Höhe der Oberkante der Leiter-
platte zurück – und Sie können extrem randnah drucken.
Das neue DEK APC ist jobbasierend konfigurierbar. Dabei kann die Klemmkraft
eingestellt und vom System überwacht werden.
Auch DEK APC zeigt: ASM ist Ihr kompetenter, zuverlässiger und hochinnova-
tiver Partner für den Druckprozess – gestern, heute und in Zukunft.
9
DEK HawkEye
Auch bei der Verifikation und Inspektion
bleibt die DEK NeoHorizon iX-Plattform
ihrem modularen Konzept treu. Anwen-
dern stehen verschiedene interne und
externe Lösungen zu Verfügung, um
das Druckergebnis zu kontrollieren, die
Bestückung fehlerhaft bedruckter Lei-
terplatten zuverlässig zu verhindern und
Druckprozesse stetig zu optimieren.

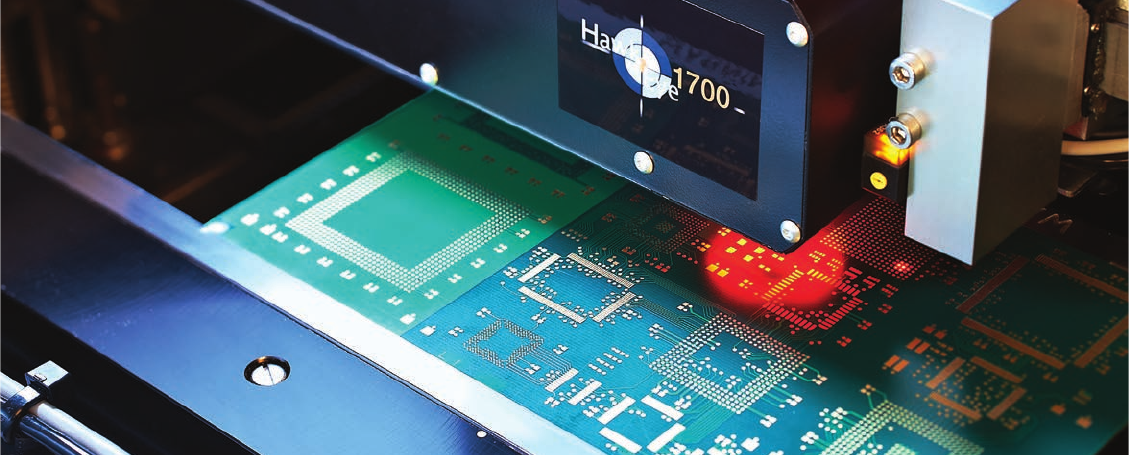

DEK HawkEye
Um das Druckergebnis bereits im Dru-
cker schnell zu verifizieren, haben
unsere Spezialisten die extrem leistungs-
fähige, kamerabasierte Lösung DEK
HawkEye zur Inline-Kontrolle von Lot-
pastendepots entwickelt. Frei konfigu-
rierbar können mit DEK HawkEye bis zu
100 Prozent der Pastendepots optisch
verifiziert und fehlerhaft bedruckte Leiter-
platten sofort aussortiert werden.
Zur Auswahl stehen die Systeme
DEK HawkEye 750 und 1700.
DEK HawkEye 1700 liefert dabei ein
dreimal größeres Verifikationsfenster
und damit genügend Performance für
die zuverlässige Inline-Kontrolle großer
Leiterplatten oder Mehrfachnutzen.
DEK ProDEK
DEK ProDEK ist unsere Schnittstelle zur
Integration externer SPI-Lösungen. Die
Ausrichtung und die Reinigungsintervalle
der DEK NeoHorizon iX können in einem
Regelkreis mit der SPI-Lösung auf einer
statistischen Basis optimiert werden –
oder ein Reinigungszyklus kann auch
direkt von der SPI-Lösung ausgelöst
werden.
Wir lassen Ergebnisse sprechen
Sprechen Sie mit unseren Experten über
Ihre Anwendungen, Ihre Anforderungen
an den Druckprozess und die Wunsch-
konfiguration der DEK NeoHorizon iX.
Wir verstehen uns als Lösungsanbieter,
der mit Ihnen an einer optimalen Lösung
arbeitet – über die modulare Drucker-
plattform, über DEK Productivity Tools,
über unsere Services im Bereich Ver-
brauchsmaterialien und Schablonenfer-
tigung sowie über Prozessberatung. Für
uns zählt das Ergebnis – der optimierte
Druckprozess in Ihrer SMT-Fertigung.
Inspektionslösungen:
Ergebnisse schnell und sicher kontrollieren
