DEK Pastenhöhenmonitor Kleiner Sensor mit großer Wirkung: Die neueste V ersion des DEK Pasten - höhenmonitors misst das Querprofil des Pastenauftrags. So kann die Pasten - menge auf der Schablone sehr genau errechnet wer…

Flexibles Tooling: DEK Grid-Lok

Unsere wichtigsten DEK Productivity Tools auf einen Blick:

DEK NeoHorizon mit Temperatur-Kontrolleinheit (DEK TCM)

▪ Transporte – Zykluszeiten minimieren

- DEK High-Throughput Conveyor

- DEK NeoHorizon Back-to-Back Setup

(hochflexibler Doppelspurtransport)

▪ Unterseitenreinigung – Reinigungszeiten

halbieren

- DEK Cyclone und DEK Cyclone Duo

- IUSC-Unterseitenreinigung mit austauschbarer

Reinigungsleiste

▪ DEK Materialmanagement

- DEK Pastenrollenhöhen-Monitor

- DEK Automatischer Pastenspender

(Kartuschen oder Töpfe)

- DEK Stinger (automatischer Dispenser für Paste

oder Kleber auf die bedruckte Leiterplatte)

▪ Verfikation- und Tracebility-Lösung

- Verifikation aller Druckmaterialien

- Schablonen Lifetime-Management mit

ASM SmartStencil

- Volle Traceability-Anbindung an MES-System

▪ Inspektion – Druckqualität optimieren

- DEK HawkEye 750

- DEK HawkEye 1700

- DEK ProDEK („Closed-loop“-Schnittstelle zu

externen SPI-Geräten)

▪ Weitere Tools

- DEK Grid-Lok (automatische

Leiterplattenunterstützung)

- DEK APC Klemmsystem

Frei programmierbare, kombinierte Oberseiten-

und Seitenklemmung für die optimale Fixierung

bei randnahem Druck

- DEK TCM (Temperature Control Unit)

DEK Pastenhöhenmonitor

Kleiner Sensor mit großer Wirkung:

Die neueste Version des DEK Pasten-

höhenmonitors misst das Querprofil des

Pastenauftrags. So kann die Pasten-

menge auf der Schablone sehr genau

errechnet werden.

Ist die Pastenmenge unzureichend,

sinkt die Druckqualität. Daher wird der

Drucker bei Erreichen der unteren Warn-

und Stoppschwelle entweder gestoppt

bis zusätzliche Lotpaste manuell aufge-

tragen wird oder es wird Paste automa-

tisch (DEK Automatischer Pastenspen-

der) aufgetragen.

Zusätzlich prüft der neue DEK Pasten-

höhenmonitor, ob zu viel Paste auf der

Schablone vorhanden ist. In diesem

Falle stoppt der Drucker und fordert den

Bediener auf, die Pastenmenge zu redu-

zieren.

Druckmedien-Dispenser:

DEK Automatischer Pastenspender

Die Alternative zum manuellen Auftrag

des Druckmediums ist der DEK Auto-

matischer Pastenspender (Kartusche

oder Topf). Im Zusammenspiel mit dem

Lotpastensensor (DEK Pastenhöhenmo-

nitor) sichert das Dispenser-System eine

gezielte Zuführung des Druckmediums,

erhöht die Qualität des Druckprozesses,

erlaubt schnellere Produktwechsel und

reduziert die Zahl manueller Eingriffe.

DEK Materialmanagement

Die Kombination der Optionen Pasten-

höhenmonitor und automatischer

Pastendispenser (Kartusche oder Topf)

ermöglicht einen bedienerunabhängigen,

optimalen Druckprozess. Das Absinken

der Druckqualität durch übermäßigen

oder zu geringen Pastenauftrag wird

zuverlässig verhindert.

Das DEK Materialmanagement regelt die

Pastenmenge vollautomatisch und ist

eine wichtige Voraussetzung für die SMT

Smart Factory. Das System eliminiert

jedwede produktivitätssenkende Still-

standszeiten durch manuellen Pasten-

auftrag.

Drucken:

mit maximaler Prozesssicherheit

Temperatur, Luftfeuchtigkeit, Vorbereitung der Paste, Rakeltypen,

Standzeiten – das Prozessfenster für den optimalen Druck ist klein

und von vielen Faktoren abhängig. Vom Lotpastenhöhenmonitor bis

zum DEK Materialmanagement – die DEK NeoHorizon iX-Plattform

bietet den gewünschten Level an Prozesssicherheit. Für mehr Qualität

und weniger Assists.

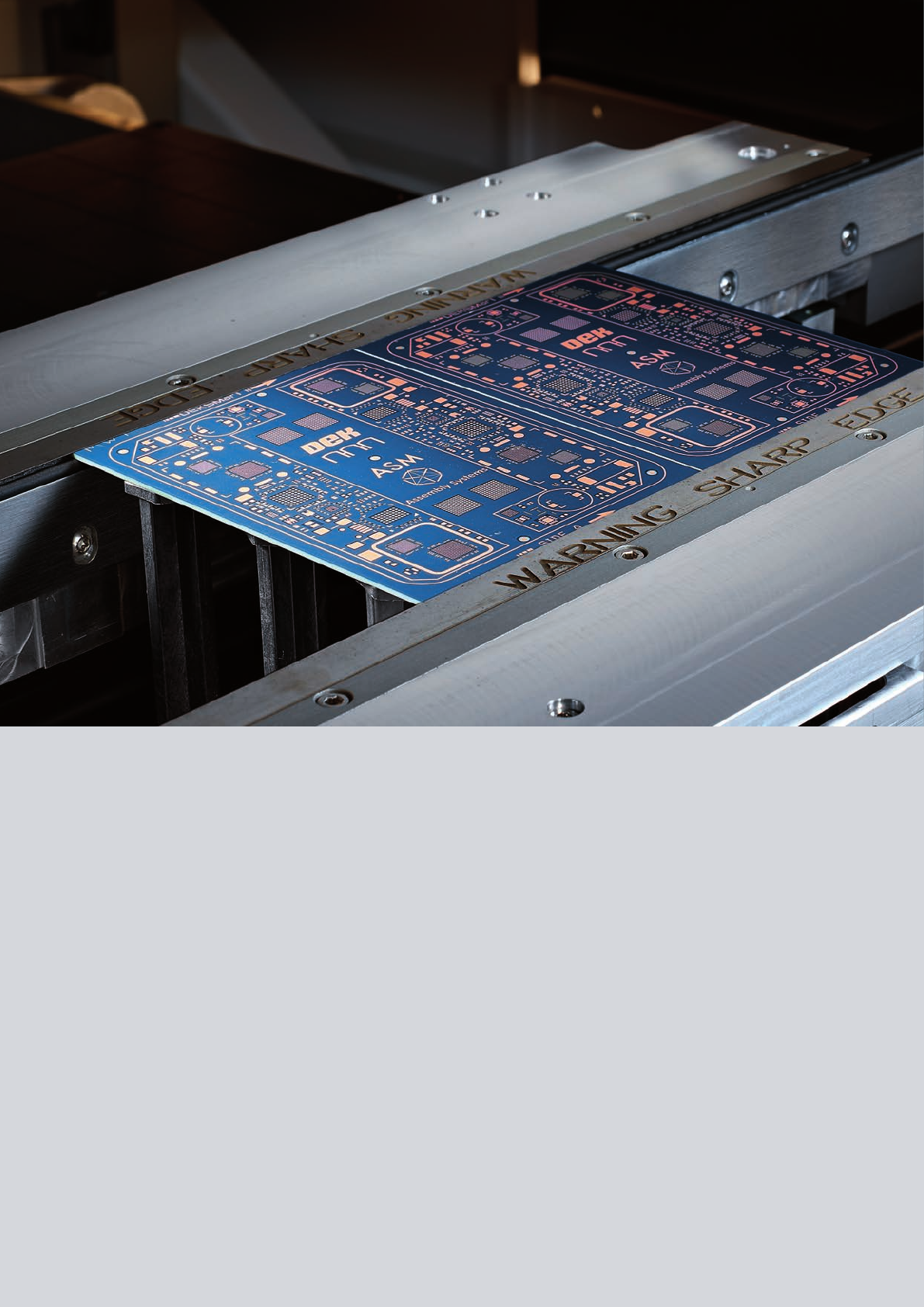

Das neue DEK All Purpose Clamping (APC)

Alle Freiheiten in der Leiterplattenklemmung

Selektiv nur von oben, nur die Seitenklemmung oder die gesamte Routine von

oben und mit Seitenklemmung: Unser neues Klemmsystem DEK APC bietet

Ihnen alle Freiheiten. Leiterplattenhöhen und schräge Leiterplatten werden sicher

geklemmt, unser innovatives Klemmsystem stellt sich ein und fixiert prozess-

sicher.

Und das Beste: Die Klemmen ziehen sich auf die Höhe der Oberkante der Leiter-

platte zurück – und Sie können extrem randnah drucken.

Das neue DEK APC ist jobbasierend konfigurierbar. Dabei kann die Klemmkraft

eingestellt und vom System überwacht werden.

Auch DEK APC zeigt: ASM ist Ihr kompetenter, zuverlässiger und hochinnova-

tiver Partner für den Druckprozess – gestern, heute und in Zukunft.
