Flexibles T ooling: DEK Grid-Lok Unsere wichtigsten DEK Productivity T ools auf einen Blick: DEK NeoHorizon mit T emperatur-Kontrolleinheit (DEK TCM) ▪ T ransporte – Zykluszeiten minimieren - DEK High-Throughput Conveyor…
DEK NeoHorizon Back-to-Back Doppelspurlösung
DEK Productivity Tools:
Alles für Ihre individuelle Druckerlösung
High-Speed-Unterseitenreinigung: DEK Cyclone
Für jeden Prozess die richtige
Konfiguration
High-Volume-Fertigung, hochflexible
Bestückung kleinster Losgrößen,
Pin-in-Paste, kleinste Bauteile und
feinste Aperturen, Stufenschablonen,
Leiterplatten mit speziellen Substra-
ten, unterschiedlichste Pastentypen –
egal welchen Fertigungstyp Ihr
Unternehmen repräsentiert und
welche Prozesse Sie fahren, die
DEK NeoHorizon iX-Plattform bietet
die richtige Konfiguration und Lösung
für Ihre Druckprozesse.
Denken Sie über Ihre aktuellen
Herausforderungen hinaus:
Dank der durchgängig modularen
DEK NeoHorizon iX-Plattform können
Sie jederzeit weitere DEK Productivity
Tools nachrüsten – in Einzeldruckern
und in unserer innovativen
DEK NeoHorizon Back-to-Back
Doppelspurlösung.
B2B Setup: Flexibel und zweispurig
transportieren
Über ein dreigeteiltes Transportband
erlaubt der DEK High-Throughput
Conveyor das simultane Aus- und
Einfahren der Leiterplatten in den
Druckbereich. Das Ergebnis: eine
weitere Verkürzung der Kernzyklus-
zeit.
DEK NeoHorizon iX-Drucker sind
komplett von vorne zu bedienen
und zu warten. So bietet das
DEK NeoHorizon Back-to-Back
Setup eine einzigartig flexible
Doppelspurlösung.
Zwei Rücken an Rücken gestellte
DEK NeoHorizon iX-Drucker:
▪ Bieten zwei Spuren und doppelte
Leistung
▪ Bleiben unabhängig steuerbar, z. B.
um auf den Spuren unterschiedliche
Produkte zu fertigen
▪ Lassen sich bei Bedarf jederzeit
wieder trennen
▪ Bieten den vollen Druckbereich
Schnellere Reinigung – höherer
Durchsatz
DEK NeoHorizon iX bietet zwei Vari-
anten für die automatische Unter-
seitenreinigung: die neue IUSC,
basierend auf der etablierten blauen
Unterseitenreinigung, und das preis-
gekrönte, weiter verbesserte High-
Speed-Reinigungssystem
DEK Cyclone. Das vollkonfigurierbare
DEK Cyclone (nass, Vakuum, trocken,
seitliche Oszillation) benötigt in der
neuen DEK Cyclone Duo Variante
nur einen Reinigungsdurchgang und
reduziert dabei den Zeit- und Material-
bedarf, wie z.B. das Reinigungsvlies,
um bis zu 50 Prozent. Dabei kann
das Reinigungsvlies schnell und kom-
fortabel in einer Kassette getauscht
werden.
Beide Reinigungssysteme werden
über die Software DEK Instinctiv
gesteuert. Zusätzlich können die
Reinigungszyklen nach der DEK
HawkEye Inspektion vom Bediener
initiiert oder über die DEK ProDEK
Option von externen SPI-Systemen
bedarfsabhängig angesteuert werden.
Perfekt dosiert:
DEK Stinger
6

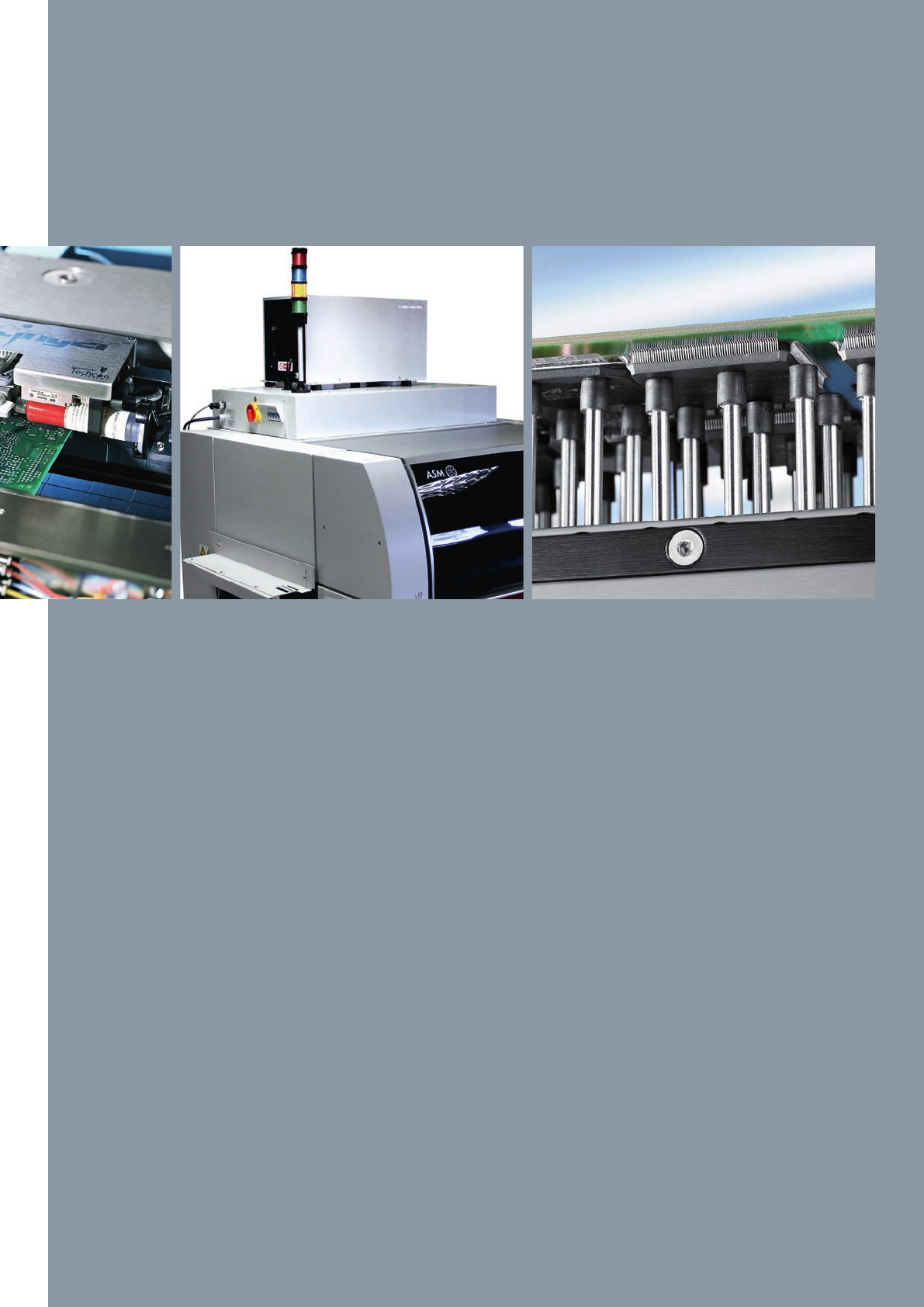

Flexibles Tooling: DEK Grid-Lok
Unsere wichtigsten DEK Productivity Tools auf einen Blick:
DEK NeoHorizon mit Temperatur-Kontrolleinheit (DEK TCM)
▪ Transporte – Zykluszeiten minimieren
- DEK High-Throughput Conveyor
- DEK NeoHorizon Back-to-Back Setup
(hochflexibler Doppelspurtransport)
▪ Unterseitenreinigung – Reinigungszeiten
halbieren
- DEK Cyclone und DEK Cyclone Duo
- IUSC-Unterseitenreinigung mit austauschbarer
Reinigungsleiste
▪ DEK Materialmanagement
- DEK Pastenrollenhöhen-Monitor
- DEK Automatischer Pastenspender
(Kartuschen oder Töpfe)
- DEK Stinger (automatischer Dispenser für Paste
oder Kleber auf die bedruckte Leiterplatte)
▪ Verfikation- und Tracebility-Lösung
- Verifikation aller Druckmaterialien
- Schablonen Lifetime-Management mit
ASM SmartStencil
- Volle Traceability-Anbindung an MES-System
▪ Inspektion – Druckqualität optimieren
- DEK HawkEye 750
- DEK HawkEye 1700
- DEK ProDEK („Closed-loop“-Schnittstelle zu
externen SPI-Geräten)
▪ Weitere Tools
- DEK Grid-Lok (automatische
Leiterplattenunterstützung)
- DEK APC Klemmsystem
Frei programmierbare, kombinierte Oberseiten-
und Seitenklemmung für die optimale Fixierung
bei randnahem Druck
- DEK TCM (Temperature Control Unit)
7
DEK Pastenhöhenmonitor
Kleiner Sensor mit großer Wirkung:
Die neueste Version des DEK Pasten-
höhenmonitors misst das Querprofil des
Pastenauftrags. So kann die Pasten-
menge auf der Schablone sehr genau
errechnet werden.
Ist die Pastenmenge unzureichend,
sinkt die Druckqualität. Daher wird der
Drucker bei Erreichen der unteren Warn-
und Stoppschwelle entweder gestoppt
bis zusätzliche Lotpaste manuell aufge-
tragen wird oder es wird Paste automa-
tisch (DEK Automatischer Pastenspen-
der) aufgetragen.
Zusätzlich prüft der neue DEK Pasten-
höhenmonitor, ob zu viel Paste auf der
Schablone vorhanden ist. In diesem
Falle stoppt der Drucker und fordert den
Bediener auf, die Pastenmenge zu redu-
zieren.
Druckmedien-Dispenser:
DEK Automatischer Pastenspender
Die Alternative zum manuellen Auftrag
des Druckmediums ist der DEK Auto-
matischer Pastenspender (Kartusche
oder Topf). Im Zusammenspiel mit dem
Lotpastensensor (DEK Pastenhöhenmo-
nitor) sichert das Dispenser-System eine
gezielte Zuführung des Druckmediums,
erhöht die Qualität des Druckprozesses,
erlaubt schnellere Produktwechsel und
reduziert die Zahl manueller Eingriffe.
DEK Materialmanagement
Die Kombination der Optionen Pasten-
höhenmonitor und automatischer
Pastendispenser (Kartusche oder Topf)
ermöglicht einen bedienerunabhängigen,
optimalen Druckprozess. Das Absinken
der Druckqualität durch übermäßigen
oder zu geringen Pastenauftrag wird
zuverlässig verhindert.
Das DEK Materialmanagement regelt die
Pastenmenge vollautomatisch und ist
eine wichtige Voraussetzung für die SMT
Smart Factory. Das System eliminiert
jedwede produktivitätssenkende Still-
standszeiten durch manuellen Pasten-
auftrag.
Drucken:
mit maximaler Prozesssicherheit
Temperatur, Luftfeuchtigkeit, Vorbereitung der Paste, Rakeltypen,
Standzeiten – das Prozessfenster für den optimalen Druck ist klein
und von vielen Faktoren abhängig. Vom Lotpastenhöhenmonitor bis
zum DEK Materialmanagement – die DEK NeoHorizon iX-Plattform
bietet den gewünschten Level an Prozesssicherheit. Für mehr Qualität
und weniger Assists.
