3.9.1.5 SIPLACE X-Sorozatú hevederszállító kialakítása
A következő két ábra szemlélteti az X-Sorozatú hevederszállítók kialakítását a 8 mm-es X-heve-
derszállító alapján.
3
Ábra 3.9 - 1 8 mm X-hevederszállító - elölnézet
(1) Reteszelőgörgő (Az alkatrészasztal reteszelőkilincse a reteszelőgörgővel a végállásában
rögzíti a szállítót.)
(2) EAIF (Energia- és adatinterfész)
(3) Központosító-stift „elől”
(4) Kar az átvevő ablak felemeléséhez a heveder befűzéséhez és eltávolításához
(5) Átvevő ablak
(6) A hevedervezető csatorna kilépőnyílása
(7) A zárófóliafeszítés beállítása
(8) Zárófólia-himba
(9) Zárófólia-fogó kerekek
(10) Központosító-stift „hátul”
(11) Típustábla
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.9 X-szállítók SIPLACE X-Sorozathoz
183
3

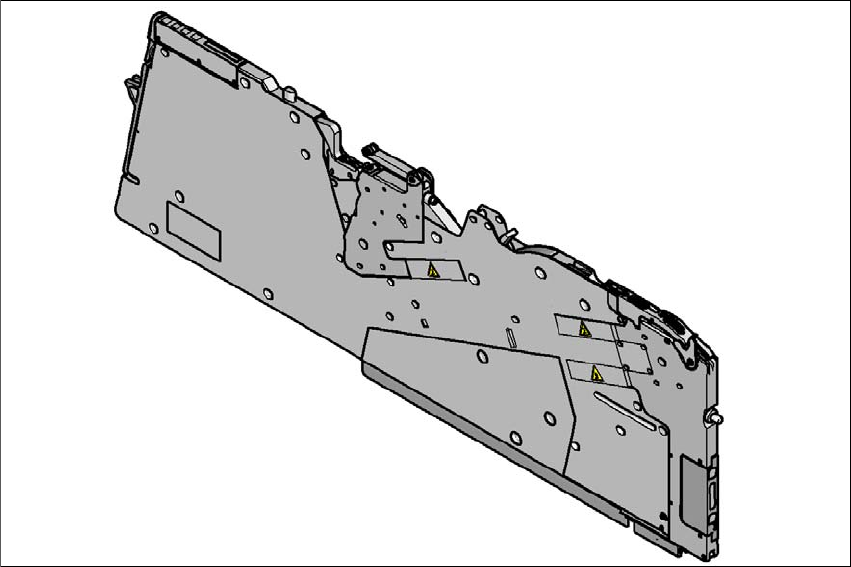

Ábra 3.9 - 2 8 mm X-hevederszállító - hátulnézet
(1) Belépőnyílás a hevedercsatorna részére hevederrugóval
(2) Zárófóliatartály fedél
(3) Beépített kés a zárófólia levágásához
(4) Levevő fogantyú, bekattant állapotban
(5) Kezelőmező
(6) A zárófólia-fogóberendezés hajtómotorja
(7) A hevederszállítás hajtómotorjai
(8) Forgó tolattyú az alkatrészek ártalmatlanításához
(9) Elülső csúszó vezető
(10) Hátulsó csúszó vezető
(11) Az átvételi hely grafikus ábrázolása az alkatrészméret függvényében
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.9 X-szállítók SIPLACE X-Sorozathoz A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
184
3.9.2 A SIPLACE X-Sorozatú szállítók műszaki adatai
A következő oldalak az X-Sorozatú szállítók képeit és műszaki adatait tartalmazzák.
3.9.2.1 X hevederszállító, 4 mm
3
Ábra 3.9 - 3 X hevederszállító, 4 mm
3
X hevederszállító, 4 mm Cikksz. 00141270-xx
Szélesség 10,8 mm
Foglalt szállítóhelyek 1
Továbbítási lépésköz 1 mm
Heveder csereideje < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
