3 M ű szaki adatok és szerkezeti egységek Üzem eltetési útmutató SIPLACE X-Sorozat 3.9 X-szállítók SIPLACE X-Sorozathoz A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 186 3.9.2.3 SIPLACE Smart Feeder 2x8 mm X 3 Ábra…
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.9 X-szállítók SIPLACE X-Sorozathoz
185
3.9.2.2 X hevederszállító, 8 mm
3

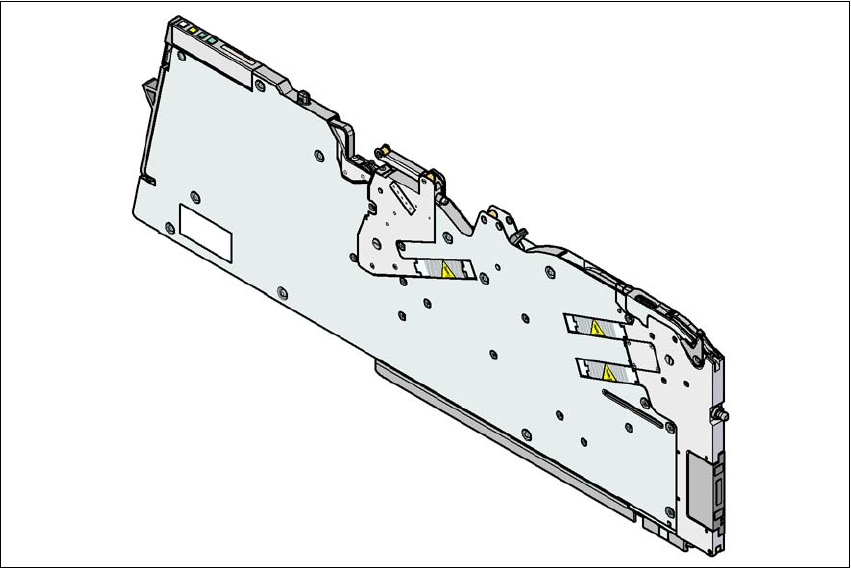

Ábra 3.9 - 4 X hevederszállító, 8 mm
3
X hevederszállító, 8 mm Cikksz. 00141270-xx
Hevederszállító 8 mm X szakadásérzékelővel Cikksz. 00141290-xx
Szélesség 10,8 mm
Foglalt szállítóhelyek 1
Továbbítási lépésköz 1 mm / 2 mm / 4 mm / 8 mm
Heveder csereideje < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.9 X-szállítók SIPLACE X-Sorozathoz A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
186
3.9.2.3 SIPLACE Smart Feeder 2x8 mm X
3
Ábra 3.9 - 5 SIPLACE Smart Feeder 2x8 mm X
3
SIPLACE Smart Feeder 2x8 mm X Cikksz. 00141269-xx
SIPLACE Smart Feeder 2x8 mm X szakadásérzé-
kelővel
Cikksz. 00141289-xx
Szélesség 22,6 mm
Foglalt szállítóhelyek 2
Továbbítási lépésköz 1 mm / 2 mm / 4 mm / 8 mm
Csereidő egy-egy hevederre < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.9 X-szállítók SIPLACE X-Sorozathoz
187
3.9.2.4 SIPLACE Smart Feeder 8 mm X
3
Ábra 3.9 - 6 SIPLACE Smart Feeder 8 mm X
3
SIPLACE Smart Feeder 8 mm X Cikksz. 00141370-xx
SIPLACE Smart Feeder 8 mm X szakadásérzékelő-
vel
Cikksz. 00141390-xx
Szélesség 10,8 mm
Foglalt szállítóhelyek 1
Továbbítási lépésköz 1 mm / 2 mm / 4 mm / 8 mm
Heveder csereideje < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
