6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.14 Támasztóláb A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
402
6.14 Támasztóláb
Cikkszám 00119680-xx Támasztóláb
A széles nyomtatott áramköri lapok hajlamosak a beültetés során berugózni, így az alkatrészek
adott esetben nem ültethetők be a kívánt pontossággal. Az erősen ívelt nyomtatott áramköri lapok
is befolyásolják a beültetési pontosságot. Ez a probléma könnyen kiküszöbölhető, ha az eme-
lőasztalon támasztólábakat helyeznek el.
6

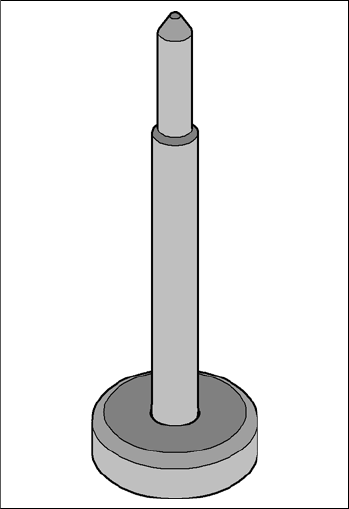

Ábra 6.14 - 1 Támasztóláb
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.15 Smart Pin Support
403
6.15 Smart Pin Support
Cikkszám 00119999-xx Smart Pin Support, X3 S
Cikkszám 00119993-xx Smart Pin Support, X4 S
Cikkszám 00119994-xx Smart Pin Support, X4i S
A széles nyomtatott áramköri lapok hajlamosak a beültetés során berugózni, így az alkatrészek
adott esetben nem ültethetők be a kívánt pontossággal. Az erősen ívelt nyomtatott áramköri lapok
is befolyásolják a beültetési pontosságot. Ez a probléma könnyen kiküszöbölhető, ha az eme-
lőasztalon támasztólábakat helyeznek el. A Smart Pin Support opcióval a támasztólábak auto-
matikusan elhelyeződnek az emelőasztalon. Ezt egy megfogóegység végzi, amely kiveszi a
speciális tárból a támasztólábakat, majd elhelyezi azokat az előre beállított pontokon.
6

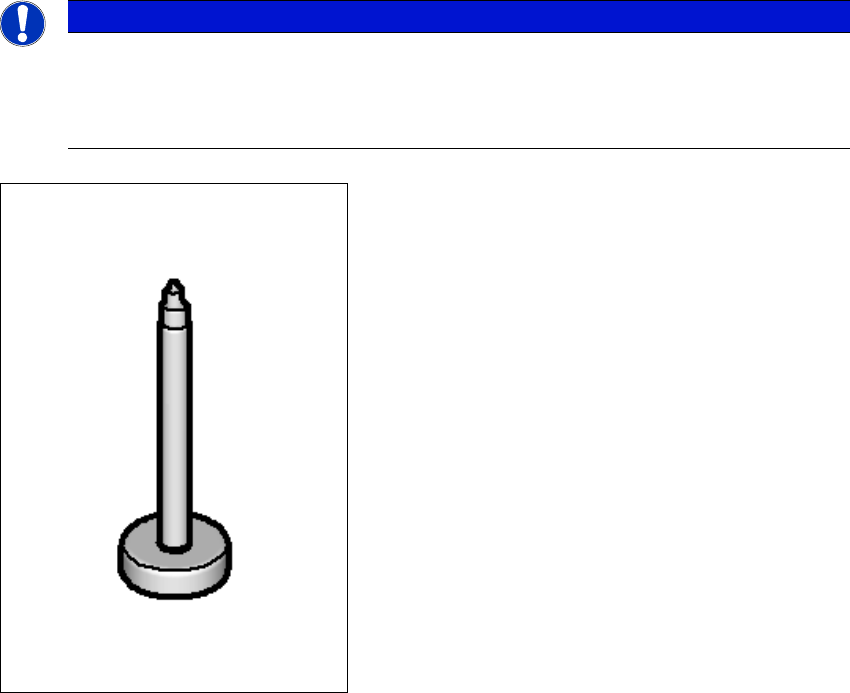

Ábra 6.15 - 1 Támasztóláb
UTALÁS
A mozgatási tartomány csökkentése
A Smart Pin Support opcó csak a SIPLACE X3 S/X4 S automatákhoz konfigurálható.
A Smart Pin Support opcióval 36 mm-rel csökkenthető a két beültető terület 1. és 3. por-
tálja közötti mozgatási tartomány.
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.15 Smart Pin Support A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
404
6

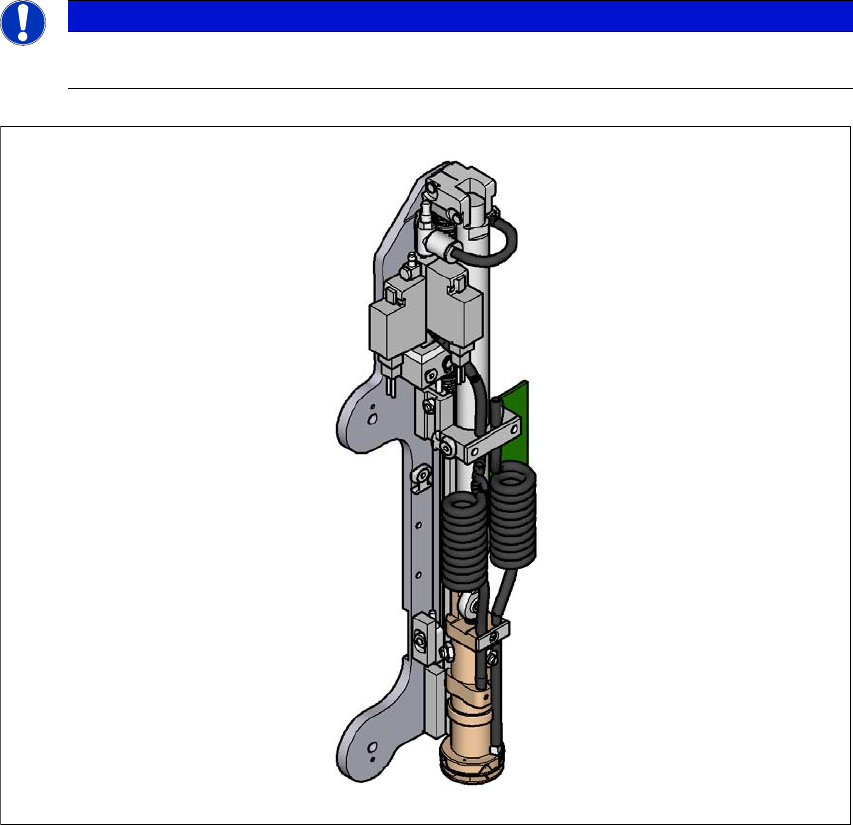

Ábra 6.15 - 2 A Smart Pin Support megfogóegysége
A megfogóegység a portálra van felszerelve. Ez a megfogóegység veszi ki a támasztólábakat az
arra szolgáló tárakból, majd helyezi el azokat az emelőasztalon. A támasztólábak pozícióját a
gépben a SIPLACE Pro NYÁK szerkesztőjében lehet meghatározni a NYÁK mindegyik oldalához.
Különböző gépkonfigurációk esetén két különböző tár áll rendelkezésre a max. 10 támasztóláb
automatikus cseréjéhez. Ezek a tárak egy tártartóra vannak rögzítve, amely aztán az AR-kocsi
behúzószerkezetre kerül felszerelésre.
– Smart Pin Support - Q10 tártípus [cikkszám 00119997-xx]
– Smart Pin Support - W5 tártípus [cikkszám 00119998-xx]
UTALÁS
A részletes leírás a "Smart Pin Support kezelési utasításban" található, német+angol
[cikkszám 00197001-xx].
