五、 接口说明
5.1 电源接口（J1，3PIN 接线端子）
5.1.1 振镜不通过板卡 J1 端口供电接线方式
管脚号
板卡端丝印名称
方向
供电电源电压
电源功率
1
+15V
输入
8V~28V
>5W
2
GND
输入
GND
3
-15V
不接
注：如是以上方式接线，为避免振镜或板卡损坏需将振镜电源参考地与板卡电源参考地
短接。
5.1.2 振镜通过板卡 J1 端口供电接线方式
管脚号
板卡端丝印
名称
方向
供电电源电压
电源功率
供电线径
1
+15V
输入
振镜正向电源
电压（8~28V 范
围内）
振镜功率+5W
不小于 0.75 平方 mm
2
GND
输入
GND
振镜功率+5W
不小于 0.75 平方 mm
3
-15V
输入
振镜负向电源
电压（-8~-28V
范围内）
振镜功率+5W
不小于 0.75 平方 mm
例如：鹏鼎Ⅰ、Ⅱ代振镜供电，J1 端口如下接线：
管脚号
板卡端丝印
名称
方向
供电电源电压
电源功率
供电线径
1
+15V
输入
+15V
振镜功率+5W
不小于 0.75 平方 mm
2
GND
输入
GND
振镜功率+5W
不小于 0.75 平方 mm
3
-15V
输入
-15V
振镜功率+5W
不小于 0.75 平方 mm
鹏鼎Ⅲ代振镜供电，J1 端口如下接线：
管脚号
板卡端丝印
名称
方向
供电电源电压
电源功率
供电线径
1
+15V
输入
+24V
振镜功率+5W
不小于 0.75 平方 mm
2
GND
输入
GND
振镜功率+5W
不小于 0.75 平方 mm
3
-15V
输入
不接
电话：400-960-6706 深圳市鹏鼎智控科技有限公司
5.2 振镜控制接口定义（J3，DB25 母头）(XY2-100 协议接口定义)
管脚
名称
说明
信号方向
管脚
名称
说明
信号方向
1
Clk-
时钟信号-
输出
14
Clk+
时钟信号+
输出
2
Sync-
同步信号-
输出
15
Sync+
同步信号+
输出
3
X_data-
X 振镜信号
-
输出
16
X_data+
X 振镜信号+
输出
4
Y_data-
Y 振镜信号
-
输出
17
Y_data+
Y 振镜信号+
输出
5
X_fb-
（A-）
X 振镜反馈
-（复用，飞
行 A-）
输入
18
X_fb+
（A+）
X 振镜反馈+
（复用，飞行
A+）
输入
6
Y_fb-
（B-）
Y 振镜反馈
-（复用，飞
行 B-）
输入
19
Y_fb+
（B+）
Y 振镜反馈+
（复用，飞行
B+）
输入
9/10
/22
+15V
振镜供电电
源+15V
输 出 ， 与
J1 的 1 脚
直连
11/23
/24
GND
GND，电源参
考点
输 出 ， 与
J1 的 2 脚
直连
12/1
3/25
-15V
振镜供电电
源-15V
输出，与
J1 的 3 脚
直连
7/8/2
0/21
NC
留用
5.2.1 振镜控制接口（J3，DB25 母头）(SL2-100 协议接口定义)
振镜接线（SL2-100）
SCANLAB 振镜接口
控制卡振镜接口
振镜管脚号
振镜信号定义
控制卡管脚号
接口定义
1
DATA IN+
16
x-data+
6
DATA IN-
3
X-data-
5
DATA OUT+
18
X-FB+
9
DATA OUT-
5
X-FB-
7，8
GND
11,23,24
GND
注： ①振镜信号（+，-）为一对差分信号，信号线要用屏蔽双绞线，振镜信号
线长度<20m.
②如果振镜电源从 J3 供电，供电线缆线径不小于 0.75 平方 mm。
③板卡上振镜接口与振镜上接口电源部分需共地。
④板卡电源接口 J1 输入电压多大，振镜接口 J3 供电电源就输出多大电压
J1 1 号管脚与 J3 9/10/22 管脚相通
J1 2 号管脚与 J3 11/23/24 管脚相通
J1 3 号管脚与 J3 12/13/25 管脚相通
⑤板卡标准出库以“XY2-100”协议为主，客户需要“SL2-100”协议需与
业务沟通后，再重新烧程序出库！！！
电话：400-960-6706 深圳市鹏鼎智控科技有限公司
5.3 分光卡控制接口（J9，DB9 公头）
J9 为分光卡控制接口，用于和 PDU1000-OSS 分光控制卡通信，用于高速分光。
管脚
名称
说明
信号方向
管脚
名称
说明
信号
方向
1
Z_Clk-
时钟信号-
输出
6
Z_Clk+
时钟信号+
输出
2
Z_Sync-
同步信号-
输出
7
Z_Sync+
同步信号+
输出
3
Z_data-
分光信号-
输出
8
Z_data+
分光信号+
输出
4
Z_FB-
分光反馈信号
-
输入
9
Z_FB+
分光反馈信号+
输入
5
GND
分光信号为差分信号，如果信号线缆长度大于 3m 要用双绞线，分光信号线长度<20m.

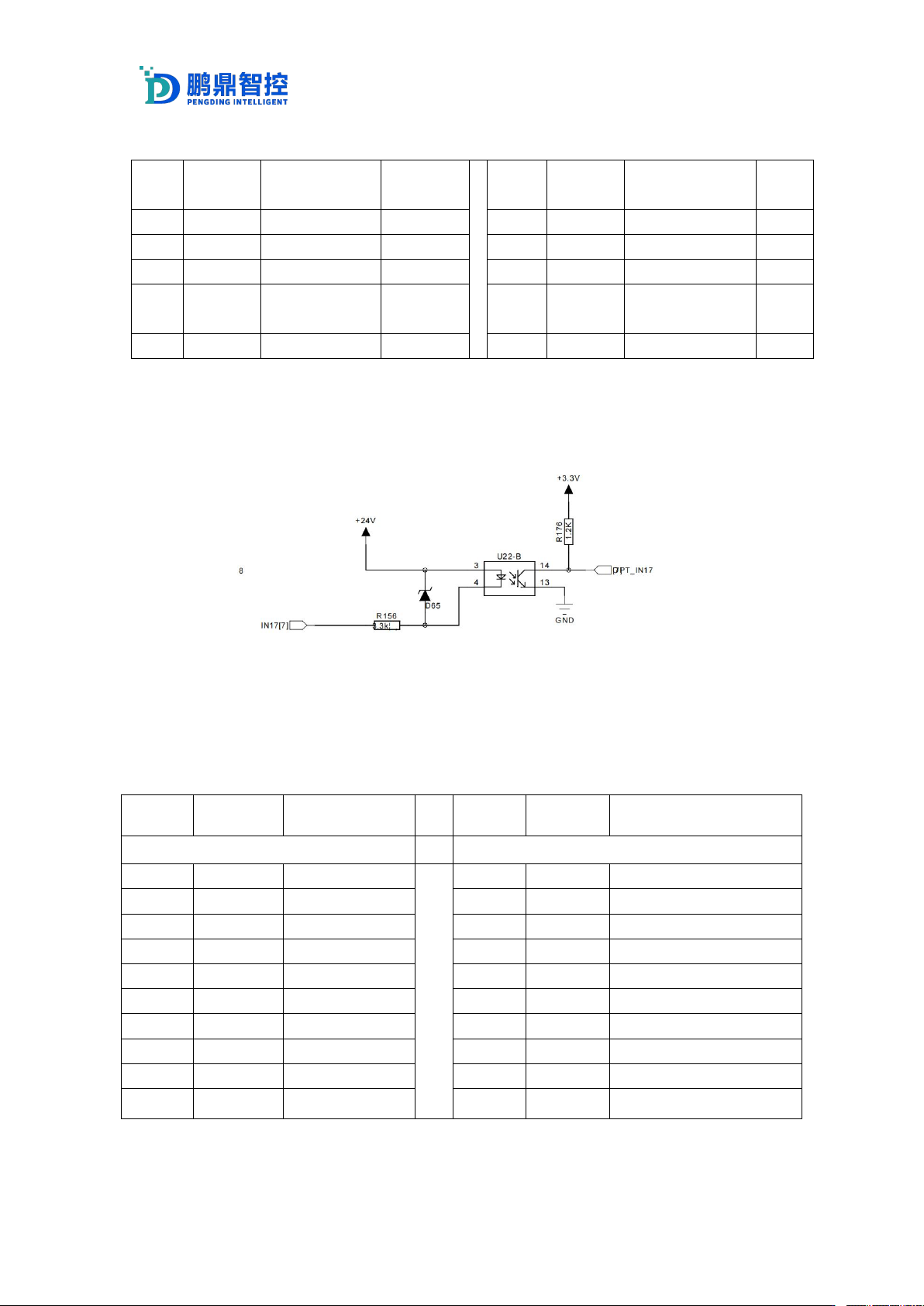

5.4 用户输入信号（J5，2*10P 接线端子）
通用输入 I/O 接口电路如下。
为保证信号接收正常低电平时电流必须大于 2.5mA，即 VCC-VinL>8V,如果供电电源电压
为 24V，VinL 要小于 15V.
高电平时漏电流必须小于 0.25mA,即 VCC-VinH<0.8V,如果供电电源电压为 24V，VinH
要大于 23.2V。
管脚号
信号名称
说明
管脚号
信号名称
说明
J5
J5
1
I0
通用输入 I/O
11
I10
通用输入 I/O
2
I1
通用输入 I/O
12
I11
通用输入 I/O
3
I2
通用输入 I/O
13
I12
通用输入 I/O
4
I3
通用输入 I/O
14
I13
通用输入 I/O
5
I4
通用输入 I/O
15
I14
通用输入 I/O
6
I5
通用输入 I/O
16
I15
通用输入 I/O
7
I6
通用输入 I/O
17
I16
通用输入 I/O
8
I7
通用输入 I/O
18
I17
通用输入 I/O
9
I8
通用输入 I/O
19
I18
暂停信号（脱机专用）
10
I9
通用输入 I/O
20
I19
停止信号（脱机专用）
