电话：400-960-6706 深圳市鹏鼎智控科技有限公司
5.6 扩展轴控制接口（J13，DB9 母头）
J13 为两路扩展轴接口，其接口定义如下
引脚号
信号名称
说明
引脚号
信号名称
说明
1
DIR1+
轴一方向正向输
出端
6
DIR1-
轴一方向负向输出
端
2
PUL1+
轴一脉冲正向输
出端
7
PUL1-
轴一脉冲负向输出
端
3
DIR2+
轴二方向正向输
出端
8
DIR2-
轴二方向负向输出
端
4
PUL2+
轴二脉冲正向输
出端
9
PUL2-
轴二脉冲负向输出
端
5
GND
轴控信号（+，-）为一对差分信号，信号线要用屏蔽双绞线，轴控信号线长度<20m.
5.7 扩展轴限位接口（J12，6P 接线端子）
用于扩展轴正负限位，接口电路如下图：
引脚
号
信号
名称
信号
方向
说明
引脚
号
信号
名称
信号
方向
说明
1
+5V
输出
最大输出电流
0.1A
2
GND
5V 电源参考地
3
LIMIT1+
输入
轴一正向限
位，低有效
4
LIMIT1-
输入
轴一负向限位，
低有效
5
LIMIT2+
输入
轴二正向限
位，低有效
6
LIMIT2-
输入
轴二负向限位，
低有效
电话：400-960-6706 深圳市鹏鼎智控科技有限公司
六、 激光器控制模块（小板）
6.1 PDU1000-FIBER
系列激光器控制接口(
CN2,J4:DB25 母头，可控制 JPT MOPA，
IPG，YLP、YLPN、创鑫、锐科等激光器)
接口定义如下：
管脚号
信号名称
方向
电压
说明
1-8
D0-D7
输出
0-5V
功率设定位 D0-D7
9
Latch
输出
0-5V
功率锁存信号
11、12、
16、21
Laser_STA
输入
0-5V
激光器反馈信号
10
SI
输出
0-5V
YLPN 脉宽更改信号引脚
13
S_CLK
输出
0-5V
接 YLPN 激光器时作串行输出
14
GND
\
\
板卡信号地
17
5V
输出
0-5V
+5V 电源输出，最大 600mA
18
MO
输出
0-5V
主振荡器开关信号
19
Gate
输出
0-5V
触发信号
20
Pwm
输出
0-5V
频率调制信号，方波
22
Red
输出
0-5V
红光信号
23
Stop
输出
0-5V
急停信号
24
SE
输出
0-5V
YLPN 脉宽，APD 脉宽（软件内部选择模式）
15、25
\
\
\
NC
注意：
1、 跳帽 J5 断开时 J4 的 10 脚处于悬空转态，接上后为 CMOS 电平输出。
2、 跳帽 J5 除了控制 IPG 的 YLPN 系列激光器要接，其它激光器不用接。
3、 因 PDU1000 卡 V1、V2 卡 10 脚为 GND，用 V6K3 卡设计时要注意以上区别。
6.2 飞行接口（J6，6P 接线端子）定义如下：
管脚号
信号名称
方向
电压
说明
1
+5V
输出
5V
5V 电压输出，可以给编码器供电
2
GND
信号参考地
3
A-
输入
5-0V
编码器 A 负向
4
A+
输入
0-5V
编码器 A 正向
5
B+
输入
0-5V
编码器 B 正向
6
B-
输入
5-0V
编码器 B 负向
电话：400-960-6706 深圳市鹏鼎智控科技有限公司

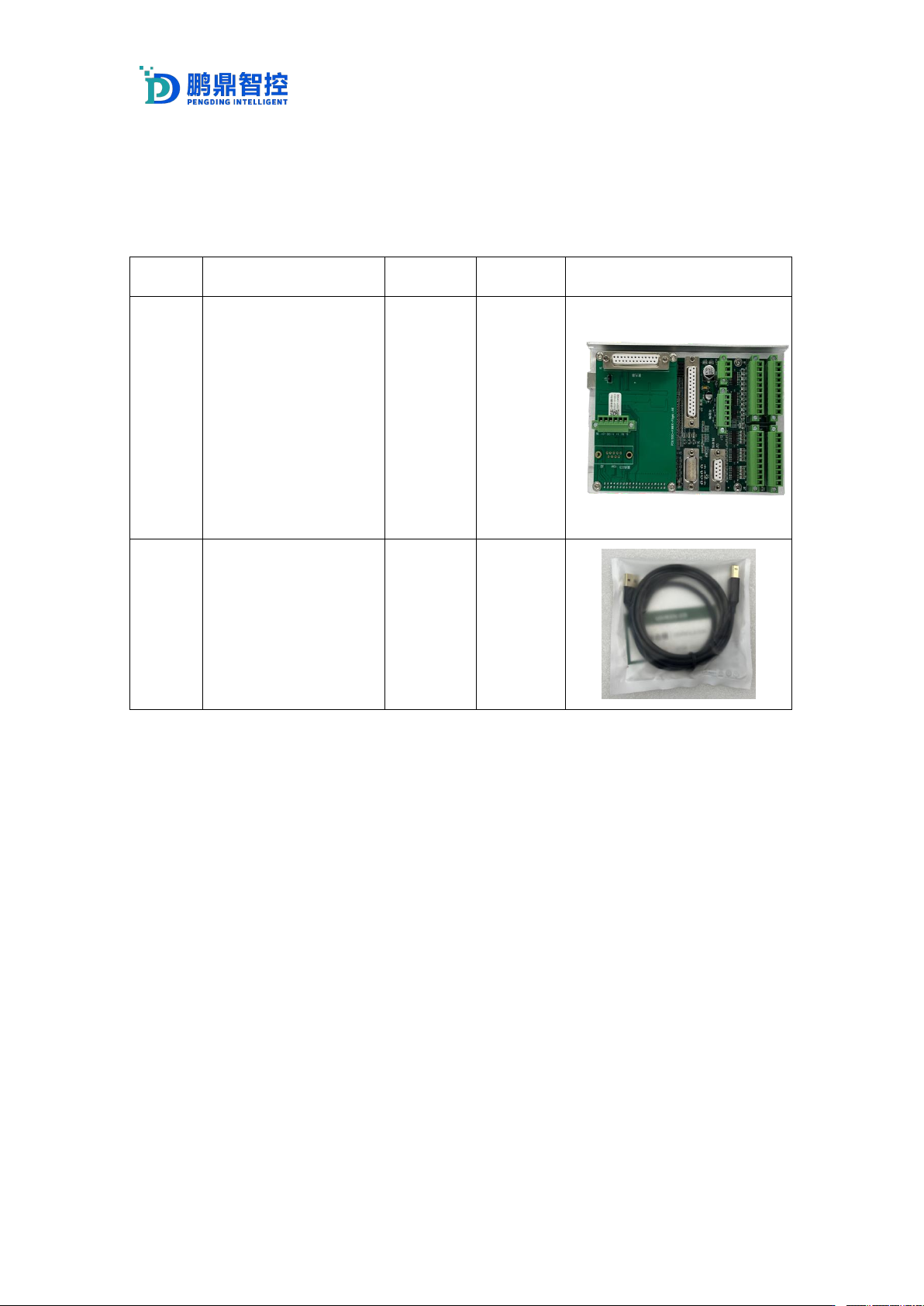

七、 产品明细
7.1 PDU1000-FIBER 系列激光控制卡包括以下部件： PDU1000-FIBER 激光
控制卡、USB A 转 B 数据线。
产品名称
数量
单位
产品图片
主商品
PDU1000-FIBER
激光控制卡
1
张
配件
USB A 转 B 数据线
1
条
