MicroCoat 潤滑システム | パーツ・アクセサリーリスト 3 www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノ ー ド ソ ン EFDは 、 世界中 で液剤塗布装置の 販売 ・ サ ー ビ ス を 行な っ て お り ま す 。 エ ア ー コ ント ロ ー ラ ー ／ マ ニ ホ ー ル ド コ ントロ ー ラ ー と バ ルブ 間 を 接 続 す る …
MicroCoat 潤滑システム | パーツ・アクセサリーリスト
2
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
MicroCoat
®
アクセサリー
MicroCoat システムスタンド
コントロ ーラーとオイルタンクを安定
して取り付けられるアルミ製スタンド。
パーツ＃: 7008017
潤滑油フィルター
潤滑油に含まれる異物を取り除きます。
取付用ブラケットと継手付属。
パーツ＃: 7022156
(注記：6mm特殊液剤用T継手パー
ツ＃:7022210付属）
パーツ＃: 7017347
取替用フィルター 1箱4枚入り
バ ルブアラインメントツール
的確なスプレー範囲を設定するため
に、バルブの位置決めを行うツール。
標準と楕円形のテンプレートをそれぞ
れ3枚同梱。
パーツ＃: 7023866
バルブアラインメントテンプレート
バルブアラインメントツールと一 緒 に使ってく
ださい。ストックの幅に切って使います。1袋5
枚入り。
パーツ＃: 7021095
MC785M(7008020)用
パーツ＃: 7021097
MC785M-WF(7008013)用
シールド
流量コントロールを勝手に変更できないように鍵をかけられるコント
ロールパネル用シールド。MC800(7008008)コントローラーに直
接取り付けます。鍵ロックの付いた透明なLexan
™
樹脂製。
パーツ＃: 7023891
MicroCoat 潤滑システム | パーツ・アクセサリーリスト
3
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
エアーコントローラー ／マニホ ールド
コントロ ーラーとバルブ 間 を接 続 するチューブ用 。
それぞれ 2 個ずつのセットです。
パーツ＃: 7022205 デュアルバルブコネクター
パーツ＃: 7022157（ 図 ） 4 ポ ー ト マ ニ ホ ー ル ド
パーツ＃: 7008011 8 ポ ートマニ ホ ー ルド
MC751M
金型内部からの潤滑油塗布用。
金型のポートにオイルフローコン
トロールをオン／オフします。
パーツ＃: 7023872
MicroCoat アクセサリー（続き）
用フィルターレギュレーター, MC800
(MC800=パーツ＃:7008008)
MC800コントローラーに清浄な乾燥したエ
アー供給のための5ミクロンフィルターレギュ
レーター
パーツ＃: 7022158
駆動エアー用
Tアッセンブリ
#7020507
バルブ 取 付
金型のポ
ートへ
#7023875
MicroCoat 潤滑システム | パーツ・アクセサリーリスト
4
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

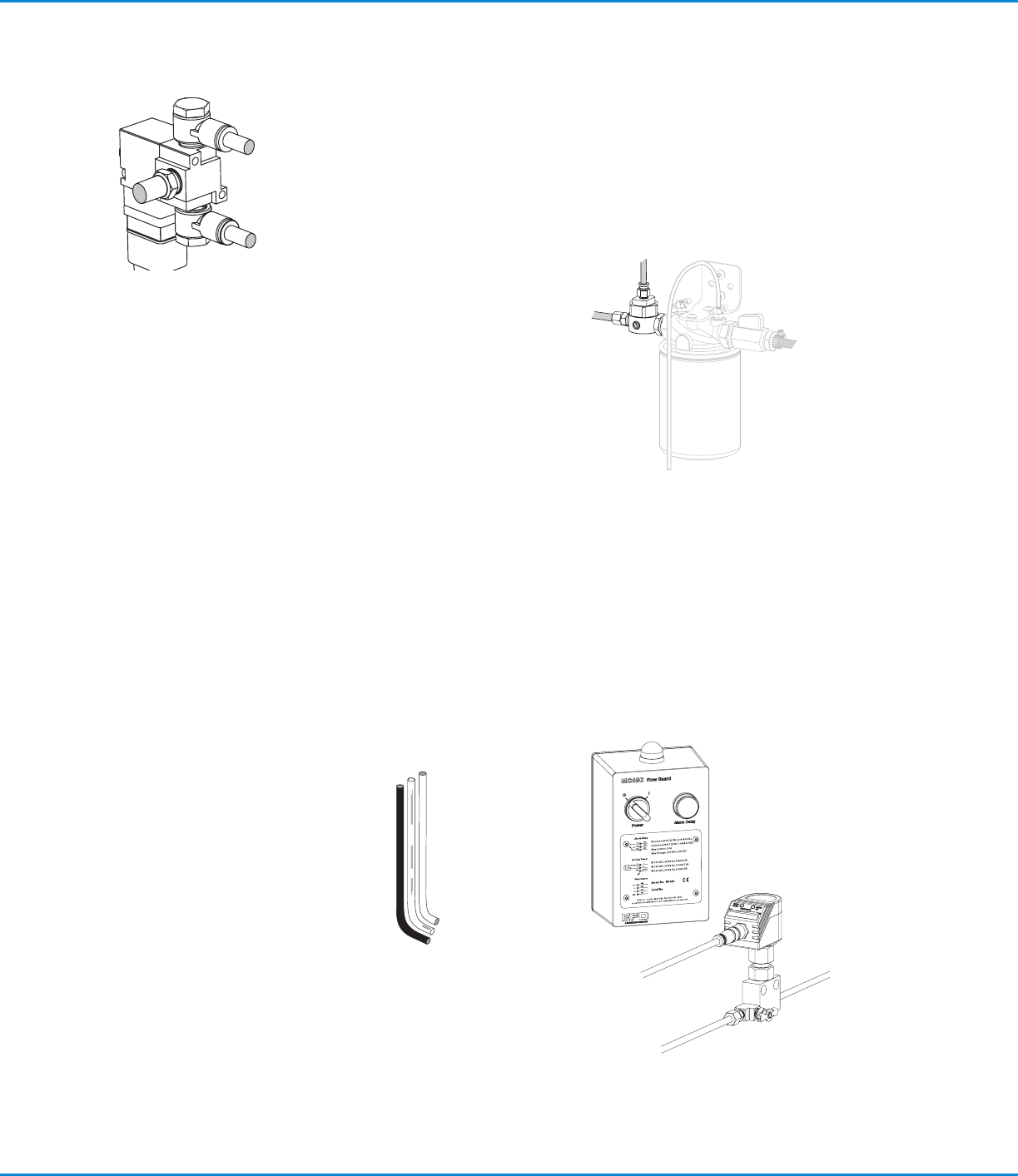

ソレノイド
オン／オフ切替と制御用の3方向ソレノイド。プレス機のラ
ン／クラッチ回路に接続。ソレノイドの電圧に適合したコー
ドセットを 合 わ せ てご 注 文ください 。
パーツ＃: 7008014 DC24Vソレノイド
パーツ＃: 7022159
AC100Vソレノイド
パーツ＃: 7022161 AC220Vソレノイド
パーツ＃: 7016694 ACソレノイドコードセット
パーツ＃: 7008016
DCソレノイドコードセット
チューブ
MC785M用外径サイズ別
ウレタンチューブ
パーツ＃: 7008007 4mm黒
パーツ＃: 7022171 4mm透明
パーツ＃: 7008006 4mm白
MC800コントローラーからマニホールドへのエアー
排出用チューブ
パーツ＃: 7022175 6mm黒
液 剤レギュレーター
集中潤滑油システムを使用する際、MC800(パーツ＃:
7008008)コントローラーに直接潤滑油の圧力をステップ
ダウンして供給。
パーツ＃: 7023854
MCフィルターアッセンブリと液剤レギュレーター付属
フローガード
2つの機能で効果的にプレス機／金型を保護。(1)潤滑油の
モニタリング(2)流量過多／過少の場合、自動停止。
パーツ＃: 7023836 120V用
パーツ＃: 7023837 220V用
流量センサー(7017529)と流量センサーコントローラー
付属
MicroCoat アクセサリー（続き）
