MicroCoat 潤滑システム | パーツ・アクセサリーリスト 5 www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノ ー ド ソ ン EFDは 、 世界中 で液剤塗布装置の 販売 ・ サ ー ビ ス を 行な っ て お り ま す 。 MicroCoat ス プ レ ー バ ル ブ コンパ ク トか つ 、 メ ン テナンス が 最 少 で 済 む スプレ ー …
MicroCoat 潤滑システム | パーツ・アクセサリーリスト
4
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ソレノイド
オン／オフ切替と制御用の3方向ソレノイド。プレス機のラ
ン／クラッチ回路に接続。ソレノイドの電圧に適合したコー
ドセットを 合 わ せ てご 注 文ください 。
パーツ＃: 7008014 DC24Vソレノイド
パーツ＃: 7022159
AC100Vソレノイド
パーツ＃: 7022161 AC220Vソレノイド
パーツ＃: 7016694 ACソレノイドコードセット
パーツ＃: 7008016
DCソレノイドコードセット
チューブ
MC785M用外径サイズ別
ウレタンチューブ
パーツ＃: 7008007 4mm黒
パーツ＃: 7022171 4mm透明
パーツ＃: 7008006 4mm白
MC800コントローラーからマニホールドへのエアー
排出用チューブ
パーツ＃: 7022175 6mm黒
液 剤レギュレーター
集中潤滑油システムを使用する際、MC800(パーツ＃:
7008008)コントローラーに直接潤滑油の圧力をステップ
ダウンして供給。
パーツ＃: 7023854
MCフィルターアッセンブリと液剤レギュレーター付属
フローガード
2つの機能で効果的にプレス機／金型を保護。(1)潤滑油の
モニタリング(2)流量過多／過少の場合、自動停止。
パーツ＃: 7023836 120V用
パーツ＃: 7023837 220V用
流量センサー(7017529)と流量センサーコントローラー
付属
MicroCoat アクセサリー（続き）
MicroCoat 潤滑システム | パーツ・アクセサリーリスト
5
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
MicroCoat スプレーバルブ
コンパクトかつ、メンテナンスが最 少で済むスプレーバ
ルブ。4mのチューブ（透明、白、黒）および取付クランプ
付属。コンパクトなので、ストックと金型の間に設置が
可能。ミストやオーバースプレーなく、均一に精密なフ
ィルムに、潤滑油を塗布します。設置を簡単にするため
に、バルブ取付金具の製品シートをご参照ください。
MC785M(パーツ＃:7008020)
標準スプレーバルブ:スプレー幅3インチ(約
7.6cm)まで
MC785M-WF(パーツ＃:7008013)
幅広スプレーバルブ（スプレー幅6インチ
(15.2cm)まで）
液剤用マニホールド
液剤をMC785M(パーツ＃:7008020)バルブに分岐して供給。
それぞれ4つまでの流量コントロールを取付可能。
パーツ＃: 7008010 圧力センサー付属
パーツ＃: 7008003 圧力センサーなし
パーツ＃: 7022182 圧力スイッチ(10psi)
MicroCoat コントローラー
基本コントローラーは、システムのオン／オフ、自動 ／ラ
ン／手動モードの切り替え、タンク・ノズルエアー圧力制
御を行います。
MC800(パーツ＃:7008008)
MicroCoatコントローラー
MC800-15(パーツ＃: 7023877)
霧化エアー入力補助ポート付0–1bar(0–15psi)
流 量コントロールバ ルブ
バルブごとに個別に流量制御が可能。
インジケーターの青いリング状の印1つが1回転を表しています。
パーツ＃: 7008004
マニホールドブロックオフプラグ
使用しないマニホールドのポートを塞ぐのに使います。
パーツ＃: 7008005
MicroCoat MC800シリーズ部品
MicroCoat 潤滑システム | パーツ・アクセサリーリスト
6
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

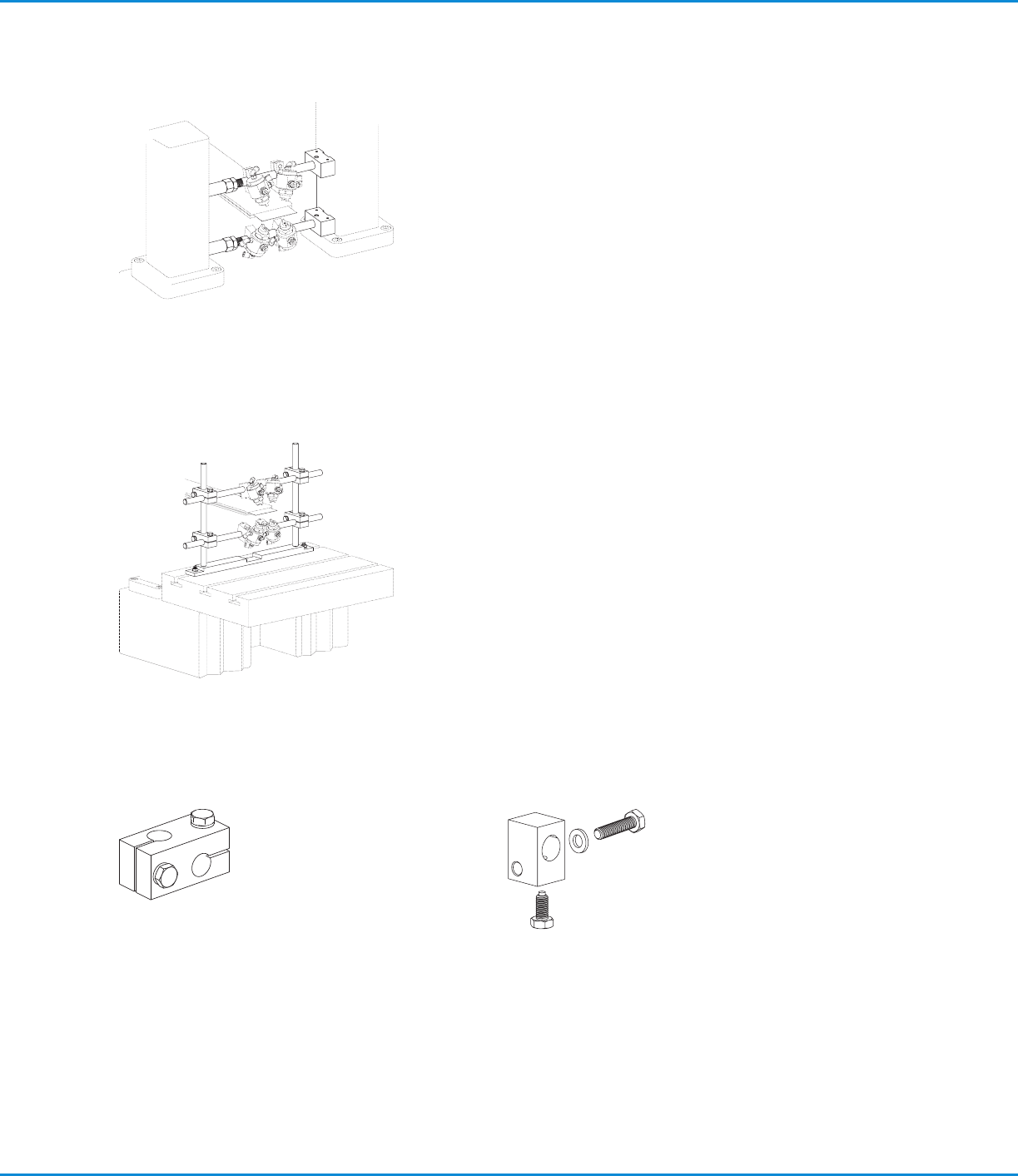

拡張用取付キット
4ポストプレス機のプレス窓への取付用。穴をあけたり、取付用金具を製作す
る必要がありません。取付用治具を拡張して、プレス機の２本のポストに確実
に取付が可能。径1/2”のステンレス製ロッドと取付用金具をそれぞれ2つセ
ット。さらに長いものが必要な場合は、ノードソンEFDまでお問い合わせくだ
さい。
パーツ＃: 7023865 拡張用取付キット（24インチ）
クロスクランプ
拡張取付キットやガントリー取付キ
ットからバルブを取り付けるのに使
用。
パーツ＃: 7023862
ガントリースタイルマウント
ボルスタープレートやその他の平らな場所への取付に。クロスクランプ（パー
ツ＃:7023862）4個、9.4"（約23.8mm）ネジ付縦ロッド2本、15.75"（約
40mm）横ロッド2本、13.75"(約34.9mm)ベースプレート1個のセット。縦
ロッドについては、8mmx1.25mmのネジ付マウント用に、別に購入すること
ができます。
パーツ＃: 7023867 ガントリースタイル 取 付 キット
パーツ＃: 7021103 横 ロッド
パーツ＃: 7021102 ネジ 付 縦 ロッド
バルブ 取付クランプ
MC785バルブを径1/2"(約1.3mm)
のロッドに取付に使用。
注記：MC785Mバルブに各1つ付属。
パーツ＃: 7021742
MicroCoat バルブ取付金具
