MicroCoat スプレーバルブ

コンパクトかつ、メンテナンスが最少で済むスプレーバ

ルブ。4mのチューブ（透明、白、黒）および取付クランプ

付属。コンパクトなので、ストックと金型の間に設置が

可能。ミストやオーバースプレーなく、均一に精密なフ

ィルムに、潤滑油を塗布します。設置を簡単にするため

に、バルブ取付金具の製品シートをご参照ください。

 MC785M(パーツ＃:7008020)

 標準スプレーバルブ:スプレー幅3インチ(約

7.6cm)まで

 MC785M-WF(パーツ＃:7008013)

 幅広スプレーバルブ（スプレー幅6インチ

(15.2cm)まで）

液剤用マニホールド

液剤をMC785M(パーツ＃:7008020)バルブに分岐して供給。

それぞれ4つまでの流量コントロールを取付可能。

 パーツ＃:  7008010 圧力センサー付属

 パーツ＃:  7008003 圧力センサーなし

 パーツ＃:  7022182 圧力スイッチ(10psi)

MicroCoat コントローラー

基本コントローラーは、システムのオン／オフ、自動／ラ

ン／手動モードの切り替え、タンク・ノズルエアー圧力制

御を行います。

 MC800(パーツ＃:7008008)

 MicroCoatコントローラー

 MC800-15(パーツ＃: 7023877)

 霧化エアー入力補助ポート付0–1bar(0–15psi)

流量コントロールバルブ

バルブごとに個別に流量制御が可能。

インジケーターの青いリング状の印1つが1回転を表しています。

 パーツ＃:  7008004

マニホールドブロックオフプラグ

使用しないマニホールドのポートを塞ぐのに使います。

 パーツ＃:  7008005

MicroCoat MC800シリーズ部品

MicroCoat 潤滑システム | パーツ・アクセサリーリスト

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

拡張用取付キット

4ポストプレス機のプレス窓への取付用。穴をあけたり、取付用金具を製作す

る必要がありません。取付用治具を拡張して、プレス機の２本のポストに確実

に取付が可能。径1/2”のステンレス製ロッドと取付用金具をそれぞれ2つセ

ット。さらに長いものが必要な場合は、ノードソンEFDまでお問い合わせくだ

さい。

 パーツ＃:  7023865 拡張用取付キット（24インチ）

クロスクランプ

拡張取付キットやガントリー取付キ

ットからバルブを取り付けるのに使

用。

パーツ＃:  7023862

ガントリースタイルマウント

ボルスタープレートやその他の平らな場所への取付に。クロスクランプ（パー

ツ＃:7023862）4個、9.4"（約23.8mm）ネジ付縦ロッド2本、15.75"（約

40mm）横ロッド2本、13.75"(約34.9mm)ベースプレート1個のセット。縦

ロッドについては、8mmx1.25mmのネジ付マウント用に、別に購入すること

ができます。

 パーツ＃:  7023867 ガントリースタイル取付キット

 パーツ＃:  7021103 横ロッド

 パーツ＃:  7021102 ネジ付縦ロッド

バルブ取付クランプ

MC785バルブを径1/2"(約1.3mm)

のロッドに取付に使用。

注記：MC785Mバルブに各1つ付属。

パーツ＃:  7021742

MicroCoat バルブ取付金具

MicroCoat 潤滑システム | パーツ・アクセサリーリスト

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

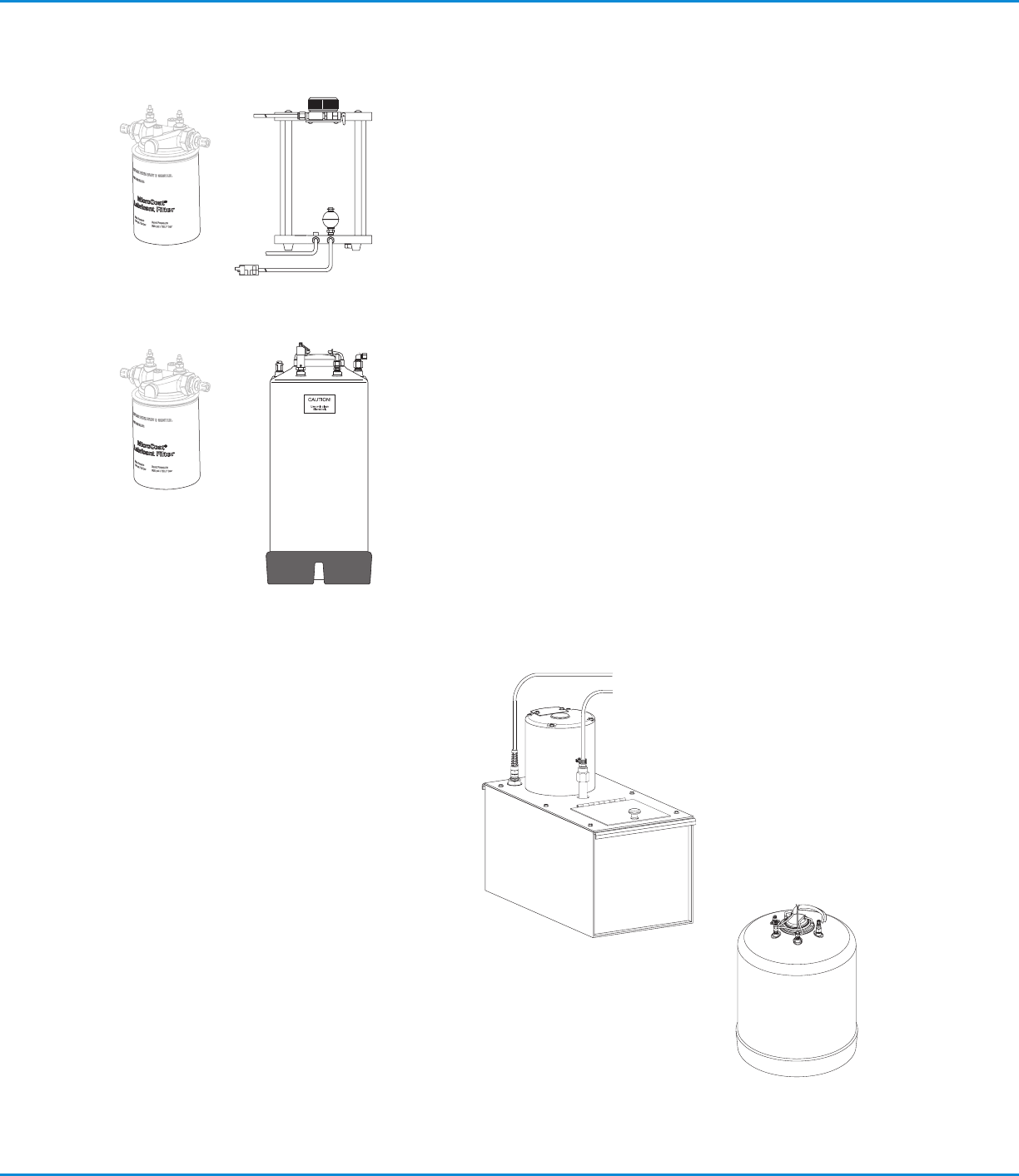

タンク

アクリル製タンクは、潤滑油の残量確認が容易で、低レベルフロースイッチと潤滑

油フィルターアッセンブリを備えています。取付用ブラケット付属。

 パーツ＃:  7023843 3.8Lあるいは、1ガロンタンク用

 パーツ＃:  7023846 7.5Lあるいは、2ガロンタンク用

19Lあるいは、5ガロンタンクは、SUS304製で、低レベルフロースイッチと潤滑

油フィルターアッセンブリを付属しています。自立可能です。

 パーツ＃:  7023849 5ガロンタンク　低レベルフロースイッチ付属

 パーツ＃:  7023850 ガロンタンク　ダブルフロースイッチ 

（中、低レベル検知）

MicroCoat ポンプ／タンクシステム

MC600シリーズは、MC800(7008008)コントロー

ラーに一定した液剤供給を行うギアポンプです。潤滑

油にのみ使用可能です。22.71Lあるいは6ガロンのタ

ンク、低液剤レベル検知スイッチ、MC690-FR液剤レギ

ュレーターを付属しています。

 パーツ＃:  7023841 120Vモーター

 パーツ＃:  7008002 220Vモーター

 パーツ＃:  7020470 シングルフロートスイッチキット（付属）

 パーツ＃:  7008012 デュアルフローとスイッチキット

（別売り・自動再充填用）

75.71Lあるいは、20ガロ

ンポット形状圧力タンク

パーツ＃:  7022787

MicroCoat タンク
