MicroCoat 潤滑システム | パーツ・アクセサリーリスト 4 www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノ ー ド ソ ン EFDは 、 世界中 で液剤塗布装置の 販売 ・ サ ー ビ ス を 行な っ て お り ま す 。 ソ レノイド オ ン ／ オ フ 切替 と 制御 用 の 3方向 ソ レ ノ イ ド 。 プ レ ス 機 の ラ ン ／ ク ラ…
MicroCoat 潤滑システム | パーツ・アクセサリーリスト
3
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
エアーコントローラー ／マニホ ールド
コントロ ーラーとバルブ 間 を接 続 するチューブ用 。
それぞれ 2 個ずつのセットです。
パーツ＃: 7022205 デュアルバルブコネクター
パーツ＃: 7022157（ 図 ） 4 ポ ー ト マ ニ ホ ー ル ド
パーツ＃: 7008011 8 ポ ートマニ ホ ー ルド
MC751M
金型内部からの潤滑油塗布用。
金型のポートにオイルフローコン
トロールをオン／オフします。
パーツ＃: 7023872
MicroCoat アクセサリー（続き）
用フィルターレギュレーター, MC800
(MC800=パーツ＃:7008008)
MC800コントローラーに清浄な乾燥したエ
アー供給のための5ミクロンフィルターレギュ
レーター
パーツ＃: 7022158
駆動エアー用
Tアッセンブリ
#7020507
バルブ 取 付
金型のポ
ートへ
#7023875
MicroCoat 潤滑システム | パーツ・アクセサリーリスト
4
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ソレノイド
オン／オフ切替と制御用の3方向ソレノイド。プレス機のラ
ン／クラッチ回路に接続。ソレノイドの電圧に適合したコー
ドセットを 合 わ せ てご 注 文ください 。
パーツ＃: 7008014 DC24Vソレノイド
パーツ＃: 7022159
AC100Vソレノイド
パーツ＃: 7022161 AC220Vソレノイド
パーツ＃: 7016694 ACソレノイドコードセット
パーツ＃: 7008016
DCソレノイドコードセット
チューブ
MC785M用外径サイズ別
ウレタンチューブ
パーツ＃: 7008007 4mm黒
パーツ＃: 7022171 4mm透明
パーツ＃: 7008006 4mm白
MC800コントローラーからマニホールドへのエアー
排出用チューブ
パーツ＃: 7022175 6mm黒
液 剤レギュレーター
集中潤滑油システムを使用する際、MC800(パーツ＃:
7008008)コントローラーに直接潤滑油の圧力をステップ
ダウンして供給。
パーツ＃: 7023854
MCフィルターアッセンブリと液剤レギュレーター付属
フローガード
2つの機能で効果的にプレス機／金型を保護。(1)潤滑油の
モニタリング(2)流量過多／過少の場合、自動停止。
パーツ＃: 7023836 120V用
パーツ＃: 7023837 220V用
流量センサー(7017529)と流量センサーコントローラー
付属
MicroCoat アクセサリー（続き）
MicroCoat 潤滑システム | パーツ・アクセサリーリスト
5
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

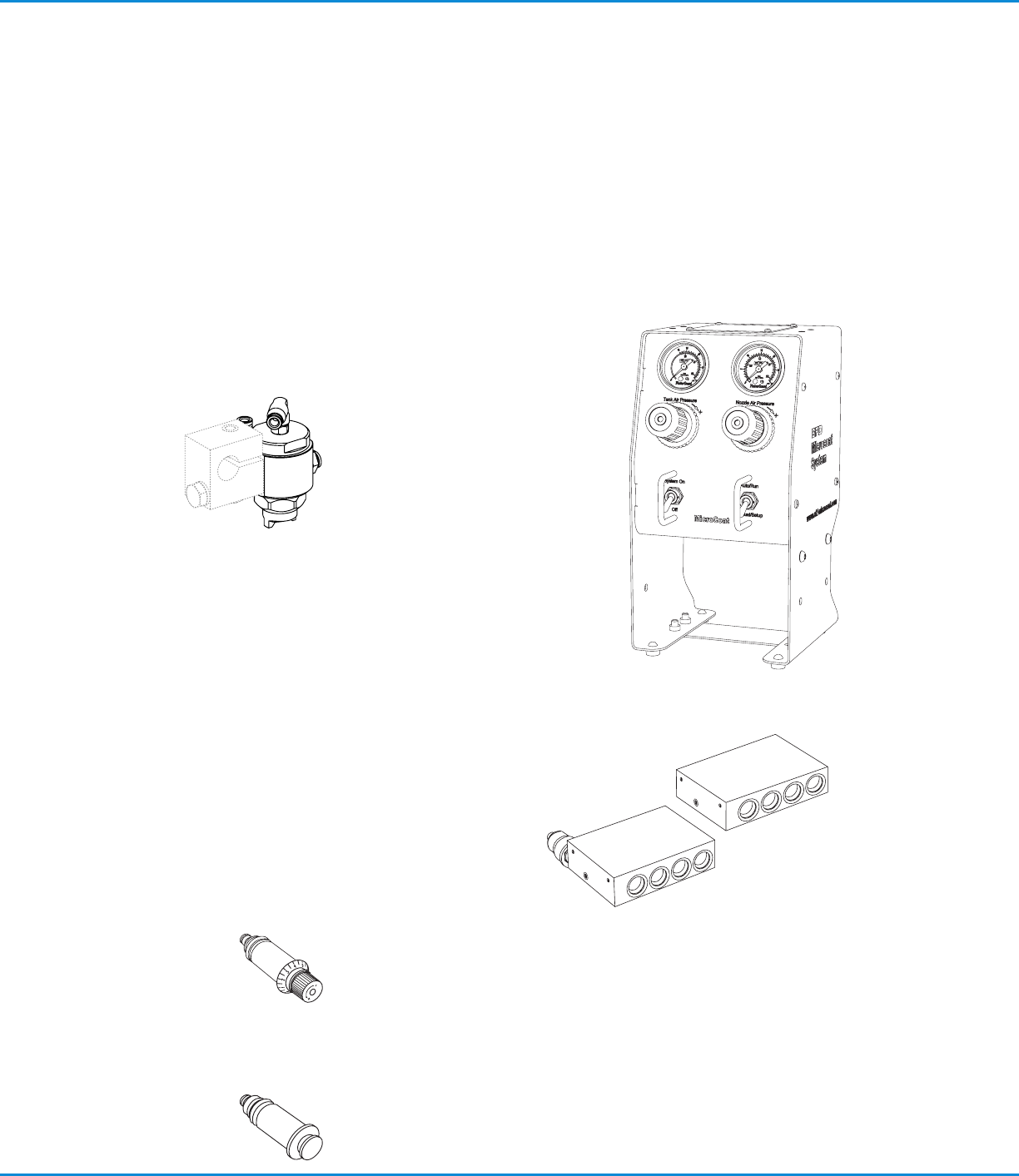

MicroCoat スプレーバルブ
コンパクトかつ、メンテナンスが最 少で済むスプレーバ
ルブ。4mのチューブ（透明、白、黒）および取付クランプ
付属。コンパクトなので、ストックと金型の間に設置が
可能。ミストやオーバースプレーなく、均一に精密なフ
ィルムに、潤滑油を塗布します。設置を簡単にするため
に、バルブ取付金具の製品シートをご参照ください。
MC785M(パーツ＃:7008020)
標準スプレーバルブ:スプレー幅3インチ(約
7.6cm)まで
MC785M-WF(パーツ＃:7008013)
幅広スプレーバルブ（スプレー幅6インチ
(15.2cm)まで）
液剤用マニホールド
液剤をMC785M(パーツ＃:7008020)バルブに分岐して供給。
それぞれ4つまでの流量コントロールを取付可能。
パーツ＃: 7008010 圧力センサー付属
パーツ＃: 7008003 圧力センサーなし
パーツ＃: 7022182 圧力スイッチ(10psi)
MicroCoat コントローラー
基本コントローラーは、システムのオン／オフ、自動 ／ラ
ン／手動モードの切り替え、タンク・ノズルエアー圧力制
御を行います。
MC800(パーツ＃:7008008)
MicroCoatコントローラー
MC800-15(パーツ＃: 7023877)
霧化エアー入力補助ポート付0–1bar(0–15psi)
流 量コントロールバ ルブ
バルブごとに個別に流量制御が可能。
インジケーターの青いリング状の印1つが1回転を表しています。
パーツ＃: 7008004
マニホールドブロックオフプラグ
使用しないマニホールドのポートを塞ぐのに使います。
パーツ＃: 7008005
MicroCoat MC800シリーズ部品
