ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50234 10/17
4.2.2.2
4.2.2.24.2.2.2
4.2.2.2
設定
設定設定
設定の
のの
の追加
追加追加
追加
①[追加] をクリック(*8)
起動する画面に応じて、表示される対象の部品が異なります。表２に示される基板の中から、
それぞれ部品を抽出して表示します。また、既に設定済みの部品がある場合、それらの部品は図
９の“設定の追加”画面では、表示されません。
(*8)追加されるべき部品がない場合は [追加] ボタンはグレイアウトしています。
実行基板を選択するか、段取りグループを選択してください。
表２ 抽出の対象となる基板

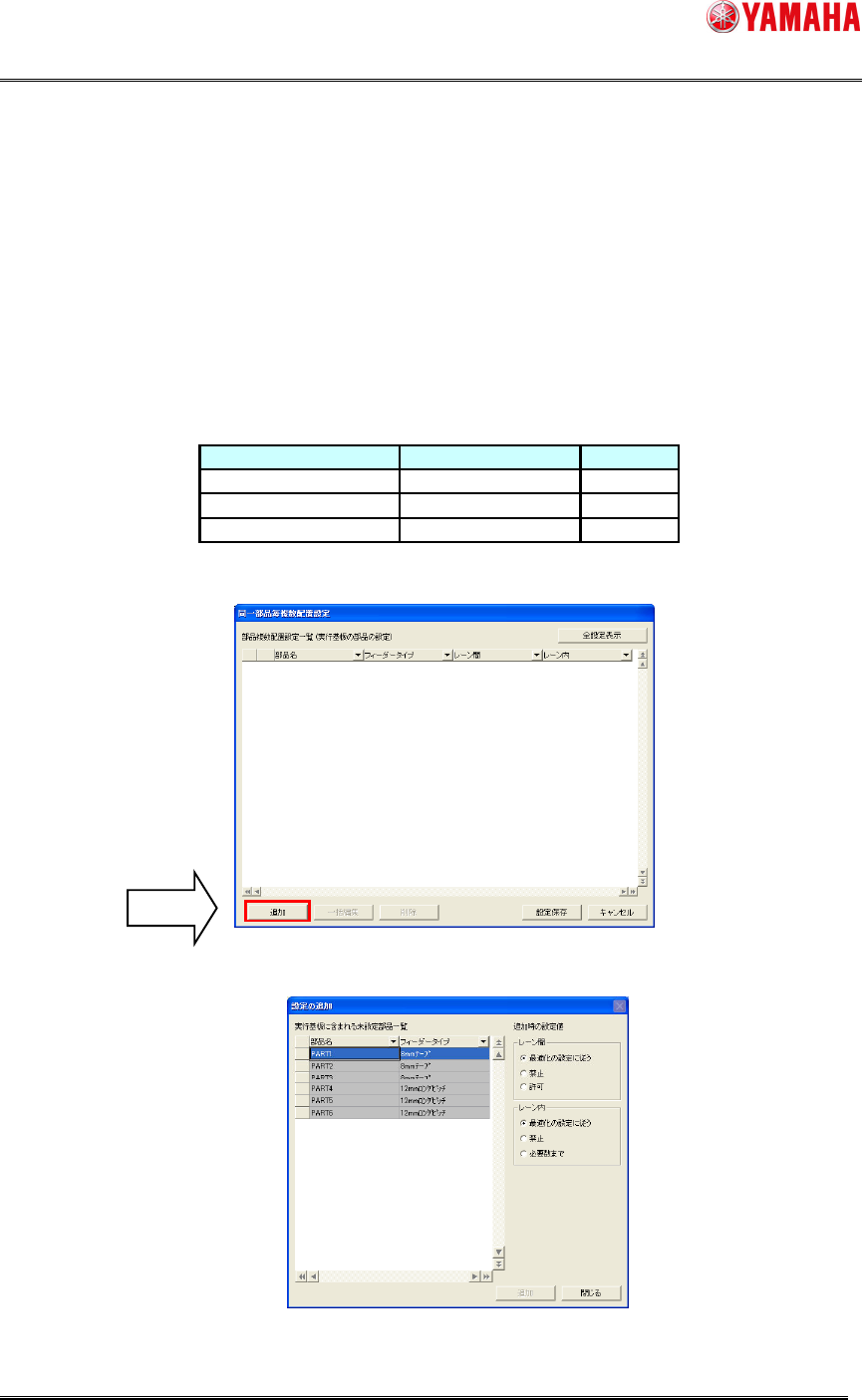

図８ 同一部品毎複数配置設定への部品の追加ボタン
図９ 設定の追加画面
起動画面 抽出対象の基板 参照図
フィーダービューワ 段取り一覧 図４
最適化 実行基板一覧 図５
最適化の設定 実行基板一覧 図６
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50234 11/17
②追加したい部品の左側のエリアをクリック（複数の場合はドラッグ）。

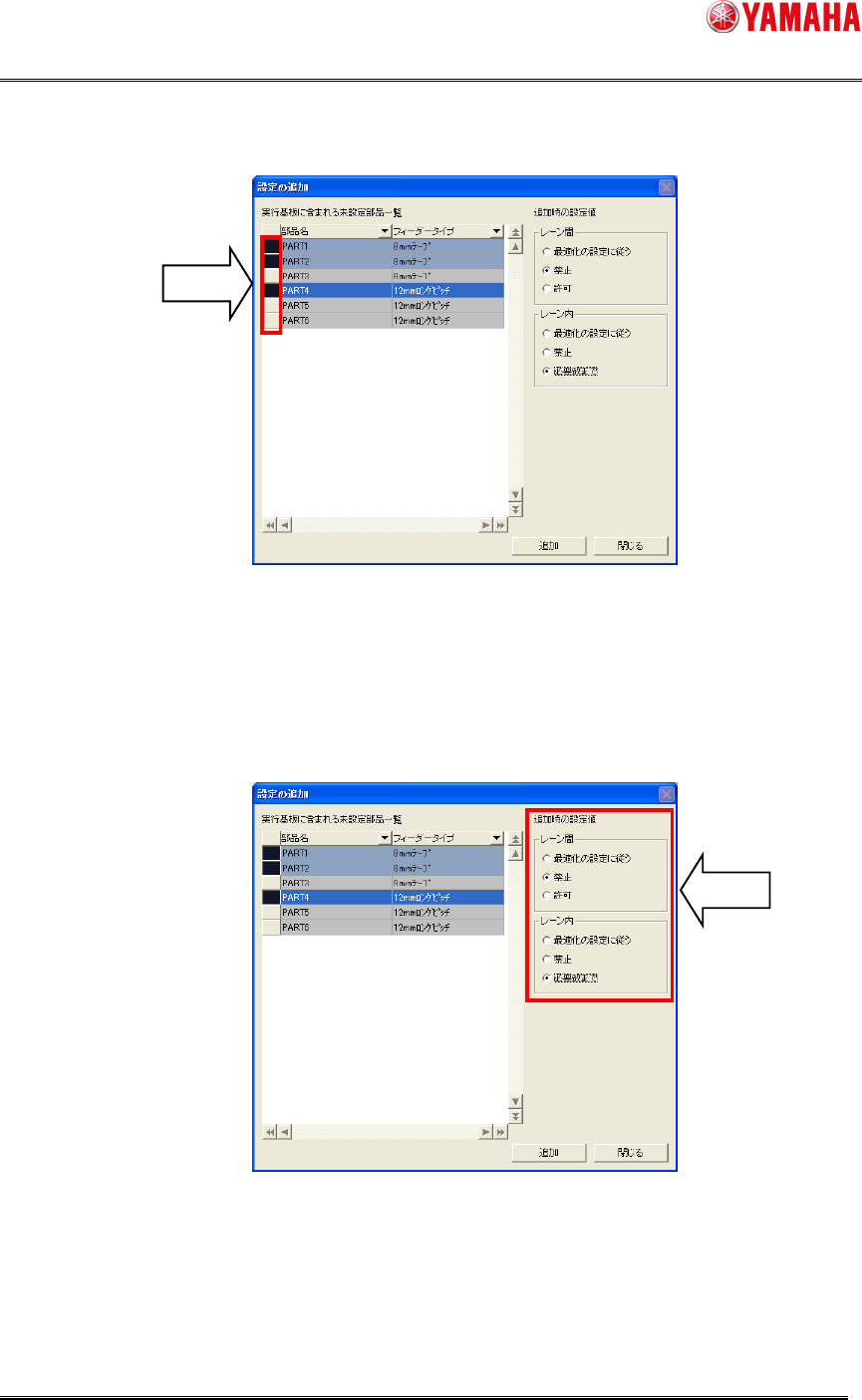

図１０ 部品の選択
③追加する際に設定する [レーン間]、[レーン内] の設定を選択する。
図１１ 追加時の設定値の選択
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50234 12/17
④[追加] ボタンをクリック。同一部品毎複数配置設定画面に設定が追加されます。

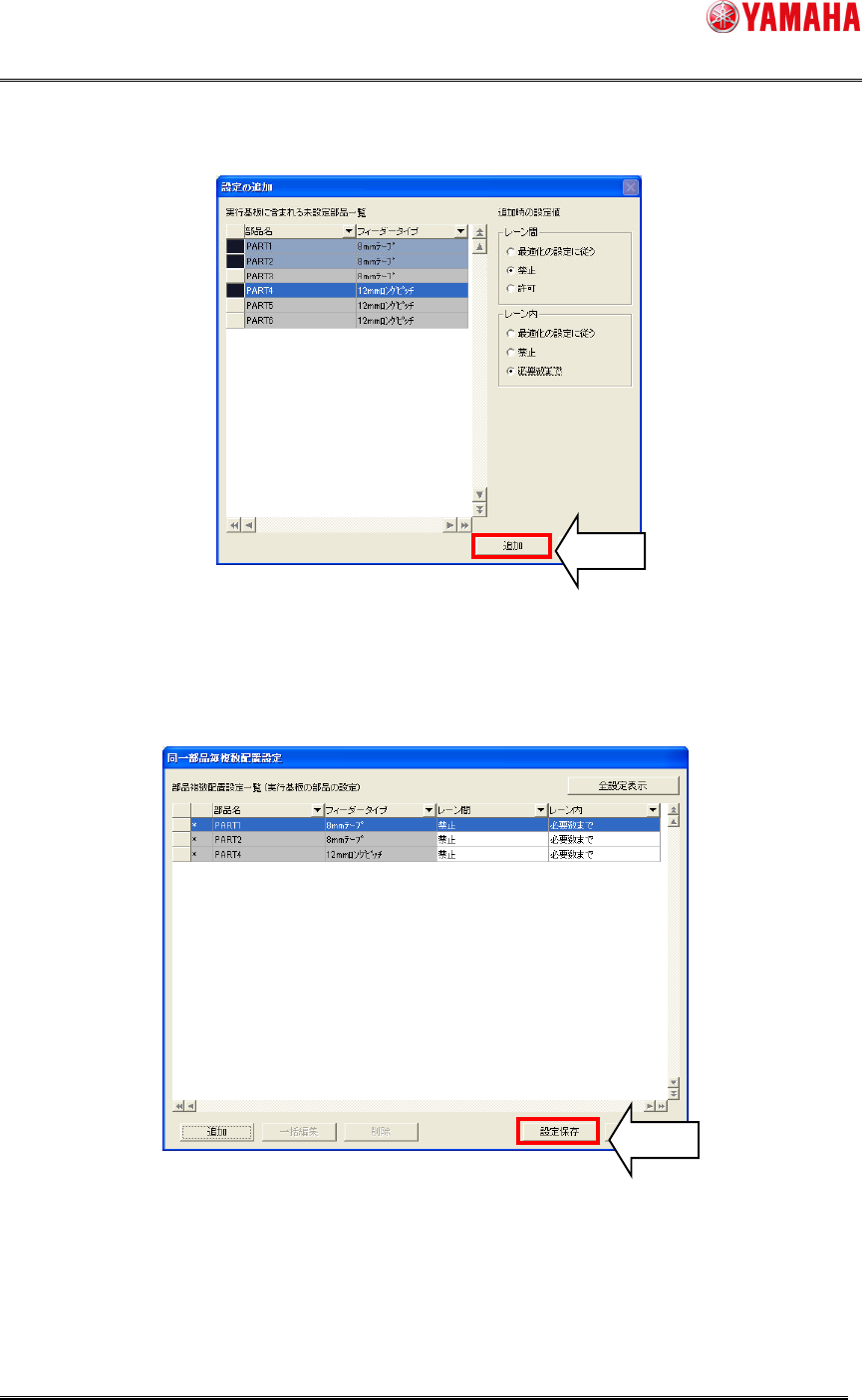

図１２ 追加ボタン
⑤ [設定保存] ボタンをクリック。（このボタンをクリックしないと、設定が保存されません）
図１３ 設定の保存
