ヤマハ発動機株式会社 IM 事業部 マウンター技術部 ソフト開発グループ MDO C-SOFT50234 13 /17 4.2 .2.3 4.2 .2.3 4.2 .2.3 4.2 .2.3 設 定 設定 設定 設定 の の の の 変更 変更 変更 変更 方法１：個別に変更する場合 ①設定したい 部品の [レ ーン 間]、[レーン内] 列をクリックして、コンボボックス…
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50234 12/17
④[追加] ボタンをクリック。同一部品毎複数配置設定画面に設定が追加されます。
図１２ 追加ボタン
⑤ [設定保存] ボタンをクリック。（このボタンをクリックしないと、設定が保存されません）
図１３ 設定の保存
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50234 13/17
4.2.2.3
4.2.2.34.2.2.3
4.2.2.3
設定
設定設定
設定の
のの
の変更
変更変更
変更
方法１：個別に変更する場合
①設定したい部品の [レーン間]、[レーン内] 列をクリックして、コンボボックスより選択
②[設定保存]ボタンをクリック。（このボタンをクリックしないと、設定が保存されません）

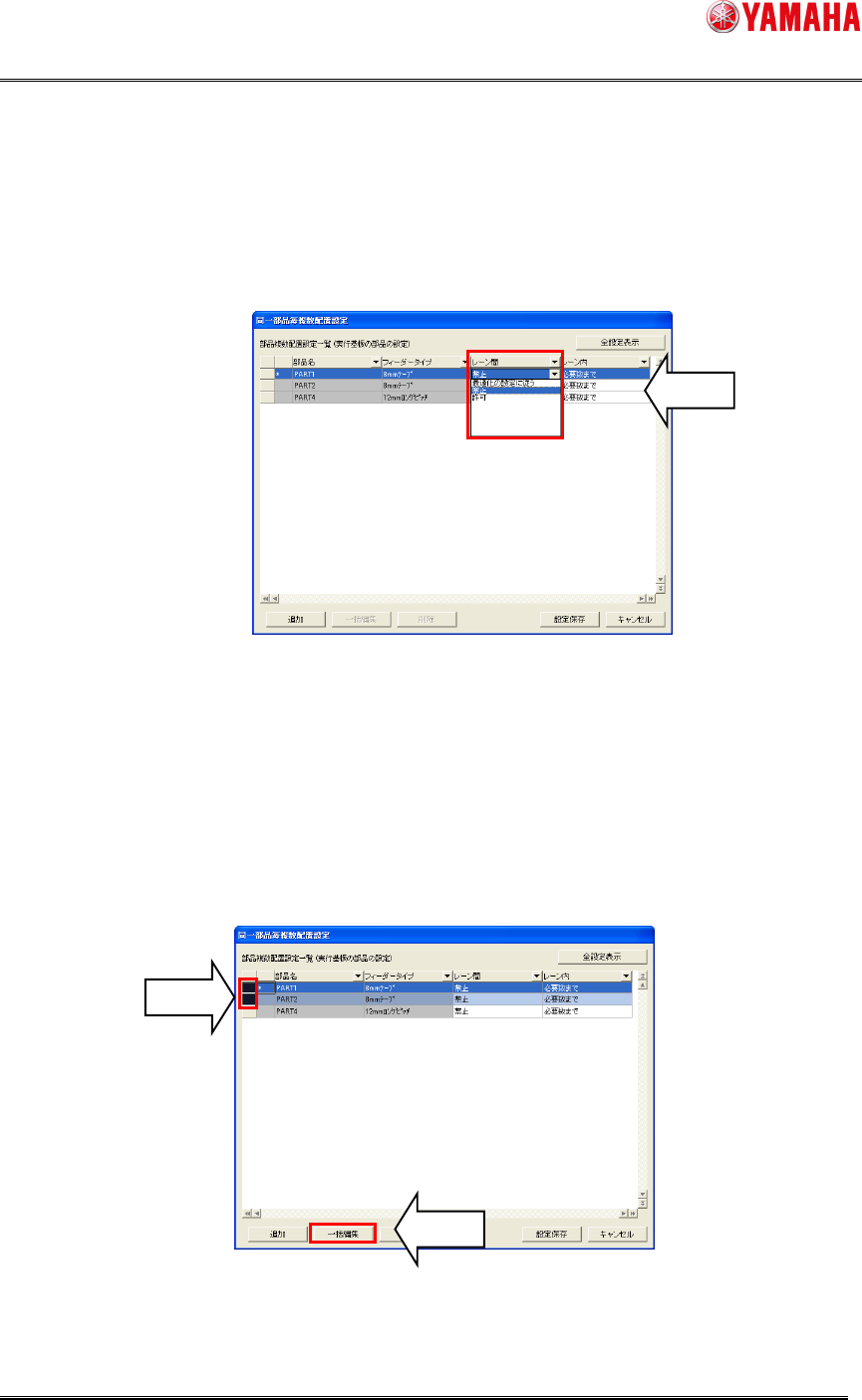

図１４ 個別の設定変更
方法２：複数の部品についてまとめて変更する場合
①設定したい部品の左側の列をドラッグして変更したい部品を選択。
その状態で、[一括編集] ボタンをクリック。(*9)
(*9)部品が選択されていないと [一括編集] ボタンはグレイアウトして選択できません。
前述の方法で部品を選択してください。
図１５ 設定の一括編集ボタン
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50234 14/17
②変更したい項目にチェックを入れ、設定を選択。
（チェックを入れていない項目は編集されません）
③[実行]ボタンをクリック。同一部品毎複数配置設定画面に設定が反映されます。

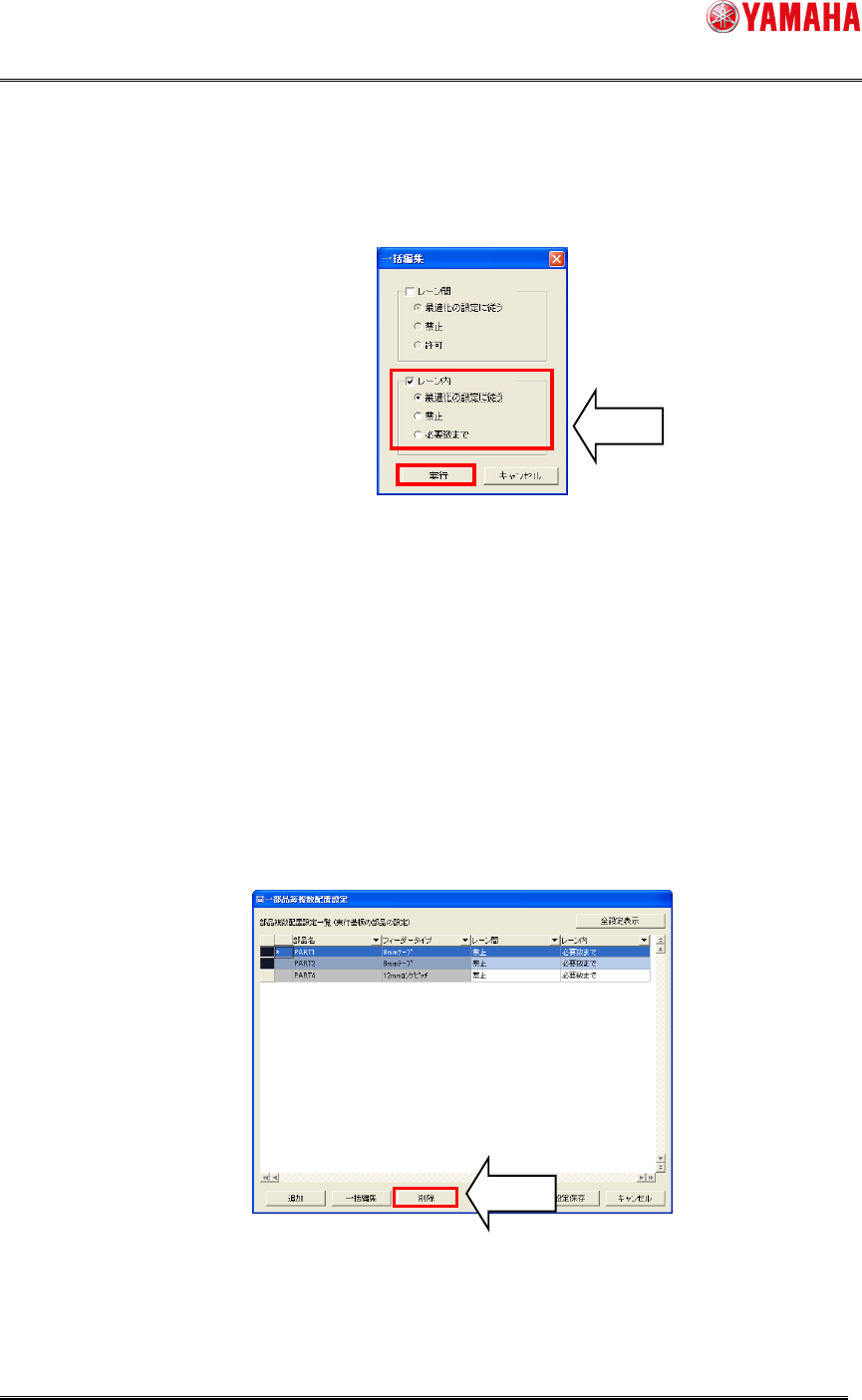

図１６ 設定の一括編集画面
④[設定保存] ボタンをクリック。（このボタンをクリックしないと、設定が保存されません）
4.2.2.4
4.2.2.44.2.2.4
4.2.2.4
設定
設定設定
設定の
のの
の削除
削除削除
削除
①削除したい部品の左側のエリアをクリック（複数の場合はドラッグ）。
②[削除] ボタンをクリック(*10)
(*10) 部品が選択されていないと [削除] ボタンはグレイアウトして選択できません。
前述の方法で部品を選択してください。
図１７ 設定の削除
③[設定保存] ボタンをクリック。（このボタンをクリックしないと、設定が保存されません）
