本機能では、ある部品の搭載点を実装可能なステージ、ヘッドが限定されている場合に、後述
の設定に応じて、自動的に部品の複数配置を行います。（図１参照）これより生産可能な基板デー
タ自動的に作成することができます。
図１ 複数配置の対象となる例
4.1.2
4.1.24.1.2
4.1.2
レーン
レーンレーン
レーン分割機能
分割機能分割機能
分割機能
従来、フィーダービューワより設定していた“レーン分割禁止部品の設定”(*2)機能を引き継い
でいます。従来の設定はバージョンアップ時に自動的に引き継がれます。
(*2)レーン分割とはデュアルレーンマシンにおいて並行実装を実現するために、フィーダーを
それぞれのレーンに対して配置する機能です。
複数配置
複数配置複数配置
複数配置
ヘッドが
搭載可能なエリア
ある部品Aの搭載点
複数配置
複数配置複数配置
複数配置
ヘッドが
搭載可能なエリア
ある部品Aの搭載点
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50234 5/17
4.2
4.24.2
4.2
設定方法
設定方法設定方法
設定方法
4.2.1
4.2.14.2.1
4.2.1
最適化
最適化最適化
最適化の
のの
の設定
設定設定
設定
[最適化の設定] – [基本条件] - [実行オプション] – [同一部品複数配置設定] の [レーン内]
もしくは [レーン間] に実行の可否を設定します。（図２参照）この設定は最適化の設定単位で
反映されます。

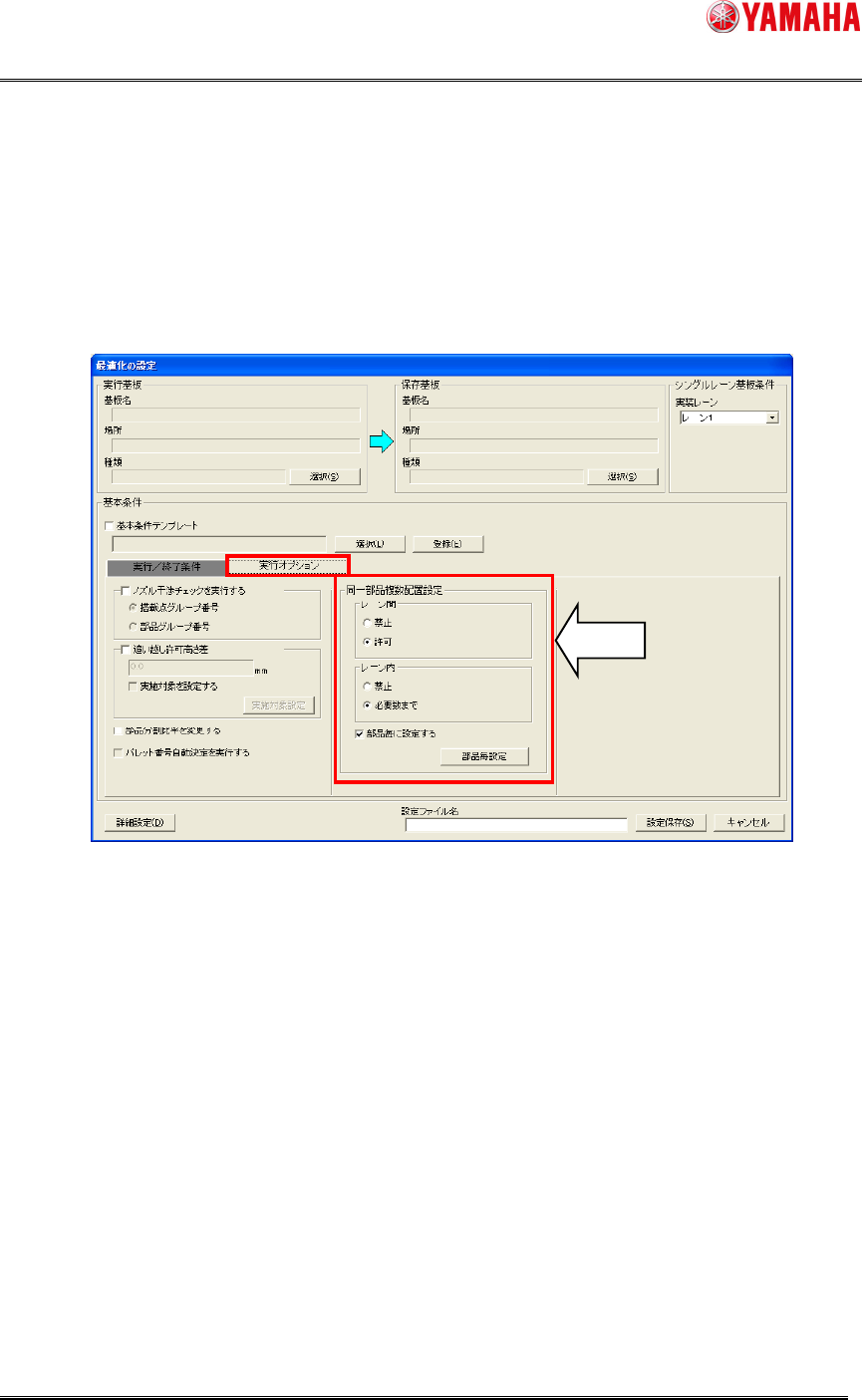

図２ 最適化の設定
[レーン間](*3)
“禁止” ： レーン分割をしません
“許可” ： レーン分割の実行を許可します
(*3)デュアルレーンマシンを有するラインのみ表示されます
[レーン内]
“必要数まで” ： 前述の制約がある部品について複数配置を許可します
“禁止” ： 同一部品の複数配置をしません
[部品毎に設定する](*4)
チェックあり ： 後述の同一部品毎複数配置設定に従って複数配置を
許可・禁止します。
チェックなし ： 同一部品毎複数配置の設定は適用されません。
（*4）この設定は、P-Tool 上のみで有効です。
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50234 6/17
[部品毎設定]ボタン
部品毎複数配置設定を表示します。
4.2.2 を参照ください。
～
～～
～
＜
＜＜
＜参考
参考参考
参考＞
＞＞
＞
実行
実行実行
実行オプション
オプションオプション
オプションの
のの
のバリエーション
バリエーションバリエーション
バリエーション
～
～～
～
ラインに登録された機種に応じて、表示される項目が異なります。デュアルレーンマシンが含ま
れないラインでは、“レーン間”の項目は表示されません。

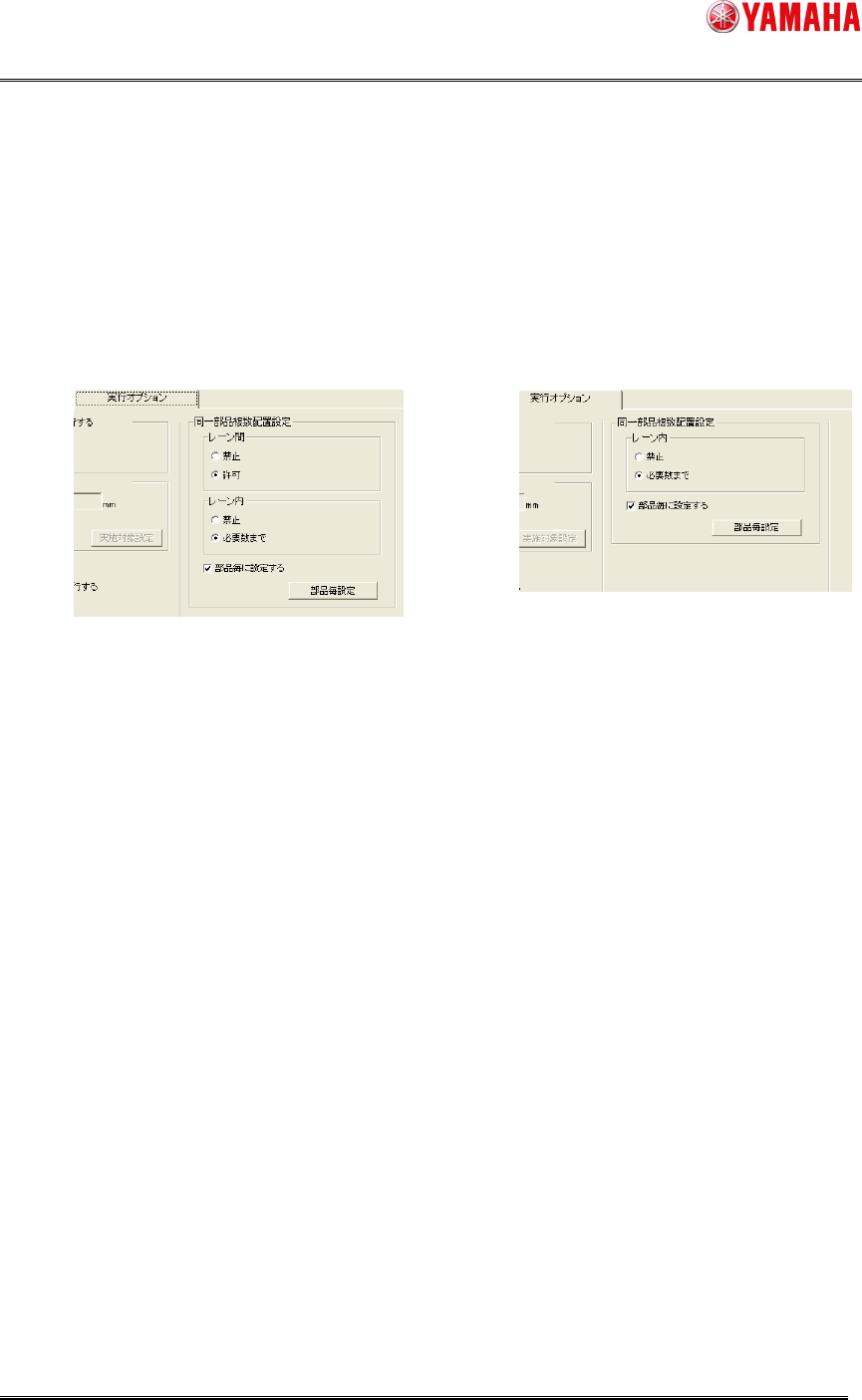

図３ 実行オプション表示の差異
（左）デュアルレーンマシン （右）シングルレーンマシン
