2.7 Jäännösjännitteet ja purkautumisajat automaatissa Ohjelmistoversiosta 708.1 alkaen Painos 05/2015

2.7.3 Pääkytkin kytketty pois päältä - Automaatti kytketty irti verkosta

2.7.4 Paineilmaolosuhteet automaatissa pääkytkimen pois kytkemisen jälkeen

Paineilmayksikön sähkötoiminen pääventtiili sulkeutuu, mikäli pääkytkin kytketään pois päältä tai

verkkojännitteen syöttö automaattiin katkeaa (ks. kohta 1 kuvassa 2.8 - 1

, sivu 98 ). Paine putoaa

5 sek. sisällä 0 MPa (0 bariin).

VAARA

Virransyöttömoduulissa esiintyy hengenvaarallisia jännitteitä!

Virransyöttömoduulin yhteydessä on komponentteja (kondensaattoreita), jotka saattavat

olla jännitteisiä vielä 5 minuutin kuluttua siitä, kun kone on kytketty pois päältä ja verkko-

pistoke on irrotettu pistorasiasta.

 Odota vähintään 5 minuuttia, ennen kuin aloitat virransyöttömoduuliin liittyvät työteh-

tävät.

 Virtalähteeseen ja turvakatkaisuyksikköön (CSB) liittyviin työtehtäviin saavat ryhtyä

ainoastaan ASM Assembly Systems GmbH & Co. KG:n huoltoteknikot tai ASM:n

kouluttamat koneen haltijan huoltoteknikot.

Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus

Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 2.8 Paineilman syötön sulkeminen ja paineen purkaminen

2.8 Paineilman syötön sulkeminen ja paineen purkami-

nen

Paineilmayksikkö sijaitsee sektorijakajan sisällä paikoituspaikassa 1 (ks. kuva 4.2 - 1, sivu 226 ).

Automaatin käyttöpaine on asetettu kiinteästi arvoon 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Paineil-

mayksikkö sijaitsee kohdassa 1 kuvassa 2.8 - 1

, sivu 98 ). Paineilman syötön automaattiin voi kat-

kaista sulkuventtiilistä (kohta 2 kuvassa 2.8 - 1

, sivu 98).

 Avaa kannen lukitus koneen avaimella.

 Nosta suojus pois paikaltaan (ks. kuva 2.8 - 1, sivu 98 ).

 Kierrä sulkuventtiilin vipu (kohta 1 kuvassa 2.8 - 1, sivu 98), pystyasennosta vaaka-asentoon.

 Tarkkaile käyttöpaineen lukemaa painemittarista (kohta 5 kuvassa 2.8 - 1, sivu 98 ). Päälle-

kytketyssä automaatissa paine purkautuu 1 min. sisällä 0 MPa (0 bariin).

HUOMIO

Paineilman syötön katkeaminen!

 Paineilman syötön saa keskeyttää sulkuventtiilin avulla enintään 30 minuutin ajaksi,

mikäli kone on kytketty päälle.

 Kytke automaatti pääkytkimestä pois päältä ja erota automaatti paineilmajärjestel-

mästä, mikäli paineilmajärjestelmään liittyvät kunnossapito- tai huoltotyöt kestävät

tätä kauemmin.

2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja

2.8 Paineilman syötön sulkeminen ja paineen purkaminen Ohjelmistoversiosta 708.1 alkaen Painos 05/2015

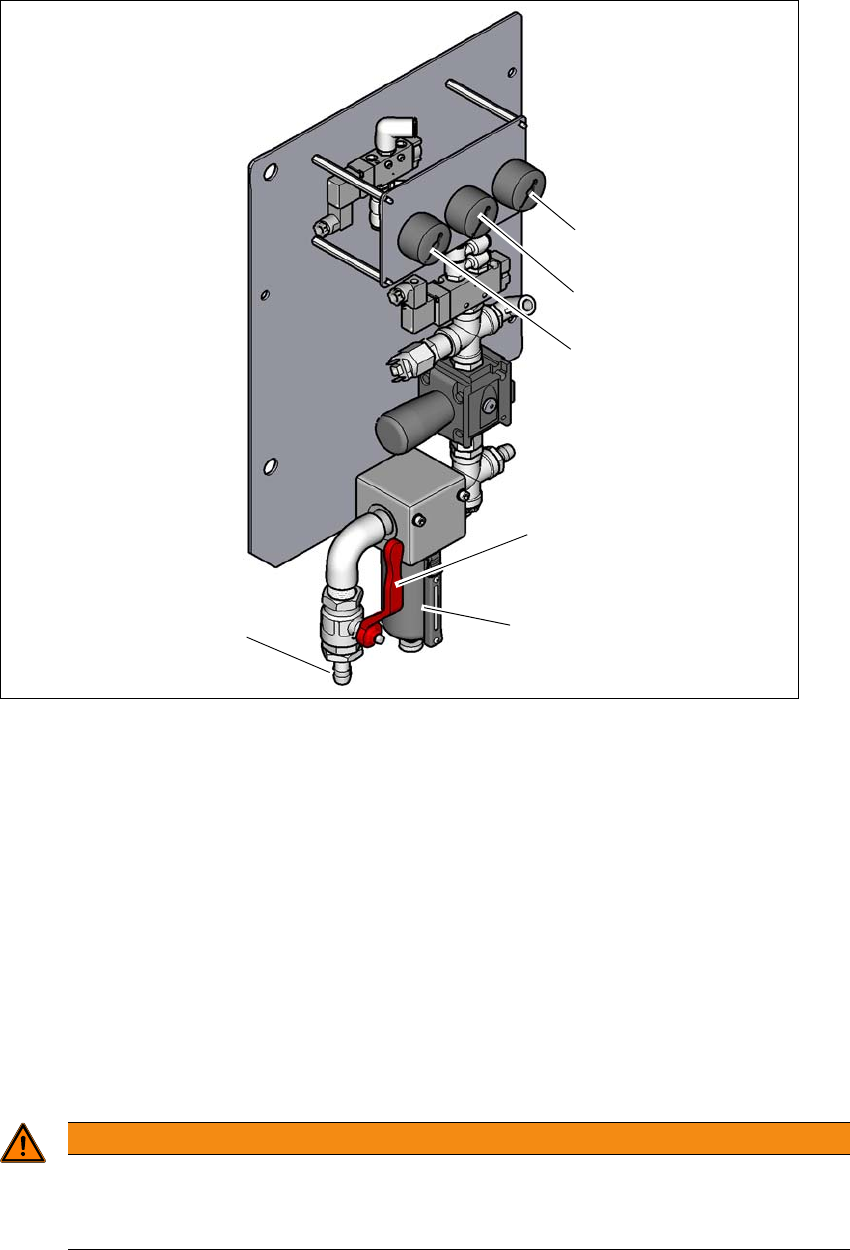

Kuva 2.8 - 1 Paineilmayksikkö automaatin yhteydessä

Selitykset kuvaan 2.8 - 1

(1) Painemittari, koneen komponenttien syöttöpaine

Ohjepaine: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (näyttöalue 0 - 1,0 MPa, 0 - 10 bar)

(2) Painemittari, portaalien 1 - 4 syöttöpaine

Ohjepaine: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (näyttöalue 0 - 1,0 MPa, 0 - 10 bar)

(3) Painemittari, tulopaine

Ohjepaine: 0,5 - 1,0 MPa, 5 - 10 bar (näyttöalue: 0 - 1,0 MPa, 0 - 10 bar)

(4) Sulkuhana asennossa "AUKI"

(5) paineilmasuodatin

(6) Paineilmaliitäntä

VAROITUS

Loukkaantumisvaara!

Paineistuneet paineilmalinjat voivat aiheuttaa loukkaantumisen.

 Älä koskaan avaa paineistuneita paineilmalinjoja.
